25 16 056 拆卸和安装/更新换档机构座 (AISIN F22AW)
需要的准备工作：

  • 将选档杆置于位置 "P"。
  • 拆卸 汽车蓄电池。
  • 拆卸 选档杆握柄l。
  • 拆卸 中控台饰板 （F54）。
  • 拆卸 中控台饰板 （F60）。
  • 拆卸 中央控制台架梁 （F54）。
  • 拆卸 中央控制台 （F60）。
  • 拆卸 仪表板饰板上的装置支架 (F55, F56, F57)。
  • 断开 蓄电池负极导线。
  • 拆卸 进气消音器壳。
  • 拆下 排气装置。
  • 拆卸车辆底板上的隔热板。


拆卸：

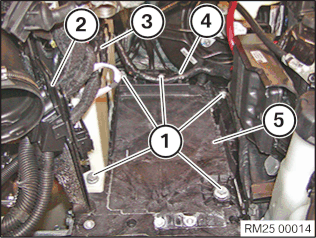

松开螺栓 (1)。
将车辆电池隔板 (2) 从支架上松开并拆下。
将控制单元 (3) 从支架中松开。
松开蓄电池架 (5) 的导线束 (4)。
拆下蓄电池架 (5)。
松开球面轴颈上的球座 (1)。
将拉线 (2) 从支承角架中松开。

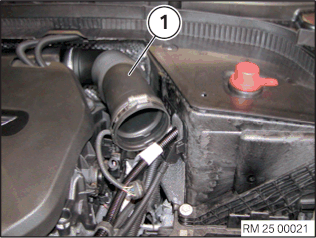

拆下进气软管 (1)。

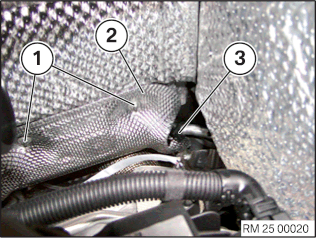

松开螺母 (1)。
将隔热板 (2) 从前围上松开。
将拉线 (3) 从支架上松开。

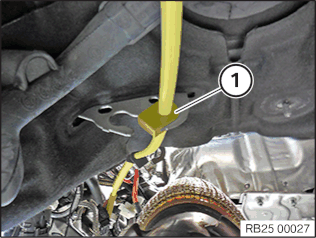

将拉线 (1) 从支架上松开。
向下拔出拉线。
松脱插头 (1)。
松开换挡机构座左侧和右侧的电缆。

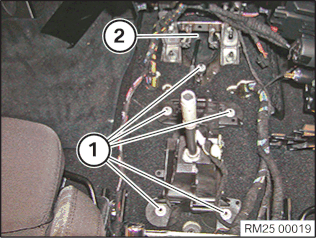

松开螺母 (1)。
将拉线支架 (2) 和换档机构座从车辆底板中抽出。
安装：
将拉线支架 (2) 穿入车辆底板。
拧紧螺母 (1)。
拧紧力矩 25 16 1AZ。
安装并联锁插头 (1)。
固定换挡机构座左侧和右侧的电缆。
把拉线往上推到前围处。
将拉线 (1) 固定在支架上。
将拉线 (3) 固定在支架上。
使用螺母 (1) 将隔热板 (2) 固定在前围上。
安装进气软管 (1)。
将拉线 (2) 压入支承角架中。
注意可听到拉线支座嵌入。
将球座 (1) 按压在球面轴颈上。
安装蓄电池架 (5)。
拧紧螺栓 (1)。
将导线束 (4) 安装到蓄电池架 (5) 上。
将控制单元 (3) 插入到支架中。
将车辆电池隔板 (2) 插入支架。
所需的修整：
  • 安装车辆底板上的隔热板。
  • 安装 排气系统 。
  • 安装 中央控制台 （F60）。
  • 安装 仪表板饰板上的装置支架 (F55、F56、F57)。
  • 安装 中央控制台架梁 （F54）。
  • 安装 中控台饰板 （F60）。
  • 安装 中控台饰板 （F54）。
  • 安装 选档杆握柄l。
  • 调整 选档杆。
  • 安装 进气消音器壳。
  • 安装 汽车蓄电池
  • 连接 蓄电池负极导线。
注意！

如果换档机构调整不正确，车厢内部可能出现啮合噪声。
