拆卸和安装 / 更新前面两个盘式制动器的制动摩擦片

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 9

制动钳/制动器支架安装到前部摆动轴承上

M12

更换螺栓。

拧紧扭矩

110 Nm

用于 12

轮罩盖

螺栓

拧紧力矩

2,6 Nm

塑料螺母

拧紧力矩

2,6 Nm

用于 13

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

用于 13

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

用于 13

车轮螺栓

M14 / SW17

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

专用工具概述

0 492 518 (36 1 300)

适配器

用于 1

应用	(车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 27 04 (167)

项号	BMW 订货号	更新，通过	名称
6	0 495 221 (36 1 323)		车轮螺栓 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6	0 495 222 (36 1 324)		车轮螺栓 (代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6	0 495 223 (36 1 325)		车轮螺栓 (代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6	0 495 224 (36 1 326)		车轮螺栓 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6	0 495 225 (36 1 327)		车轮螺栓 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6	0 495 226 (36 1 328)		车轮螺栓 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6	0 495 227 (36 1 329)		车轮螺栓 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6	0 495 228 (36 1 331)		车轮螺栓 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6	0 495 229 (36 1 332)		车轮螺栓 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6	0 495 230 (36 1 333)		车轮螺栓 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6	0 495 231 (36 1 335)		补充不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6	0 495 232 (36 1 336)		标签（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6	0 495 233 (36 1 339)		箱子（箱子）包括布置图标签，不再以单件形式发货。
2	0 492 519 (36 1 301)		车轮螺栓 (代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2	0 492 520 (36 1 302)		车轮螺栓 (代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2	0 492 521 (36 1 303)		车轮螺栓 (代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2	0 492 522 (36 1 304)		车轮螺栓 (代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2	0 492 523 (36 1 306)		车轮螺栓 (代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2	0 492 524 (36 1 307)		车轮螺栓 (代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2	0 492 525 (36 1 308)		车轮螺栓 (代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2	0 492 526 (36 1 309)		车轮螺栓 (代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2	0 492 527 (36 1 311)		车轮螺栓 (代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2	0 492 528 (36 1 312)		车轮螺栓 (代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2	0 492 529 (36 1 313)		车轮螺栓 (代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2	0 492 530 (36 1 314)	0 495 224	车轮螺栓（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 531 (36 1 315)	0 495 225	车轮螺栓（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 532 (36 1 316)	0 495 226	车轮螺栓（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 533 (36 1 317)	0 495 227	车轮螺栓（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 534 (36 1 318)	0 495 228	车轮螺栓（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 535 (36 1 319)	0 495 229	车轮螺栓（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 536 (36 1 321)	0 495 221	车轮螺栓（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 537 (36 1 322)	0 495 230	车轮螺栓（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10	0 493 534 (36 1 305)		车轮螺栓 (代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245

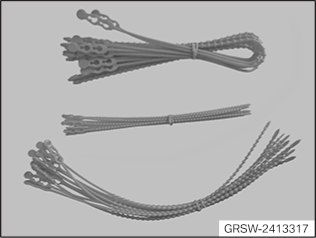

2 413 317

导线扎带

用于 4

应用	成套导线扎带包括以下 3 个位置：ABV232 长：320 mm，颜色：红色 ABV250 长度：500 mm，颜色：红色 ABVS270 长度：665 mm，颜色：红色
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	01 47 15 (332)

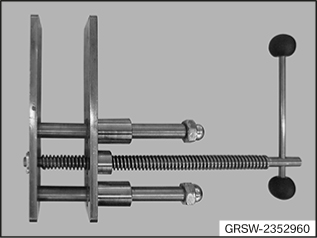

2 352 960

复位器

用于 4

应用	用于复位制动器活塞。用于替代 34 1 050 (83300492455)。（经典专用工具）
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号

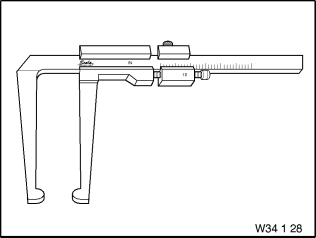

0 495 451 (34 1 280)

量规

用于 5

应用	(游标卡尺) 用于测量制动盘厚度。（经典专用工具）
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号

2 344 011

工具

用于 13

应用	工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	08 08 12 (872)

备用工具:

0 495 221 (36 1 323)

车轮螺栓

用于 1

应用	(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 224 (36 1 326)

车轮螺栓

用于 1

应用	(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 225 (36 1 327)

车轮螺栓

用于 1

应用	(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 226 (36 1 328)

车轮螺栓

用于 1

应用	(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 227 (36 1 329)

车轮螺栓

用于 1

应用	(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 228 (36 1 331)

车轮螺栓

用于 1

应用	(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 229 (36 1 332)

车轮螺栓

用于 1

应用	(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 230 (36 1 333)

车轮螺栓

用于 1

应用	(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

用于 5

制动盘最小厚度 MIN TH（标称尺寸 335x30）

制动盘最小厚度 MIN TH（制动盘 335x30）

28,4 mm

概览：消耗材料

零件

附加信息

34 11 000

拆卸和安装 / 更新前面两个盘式制动器的制动摩擦片

有更多信息。

一般信息

警告

升降台操作不当可能导致车辆从升降台上滑出。

有致命伤害危险！

注意用升降台抬起车辆的安全提示。

更多信息参见：00 ... 用升降台抬起车辆。

技术信息

有关更换制动摩擦片的一般信息：

推荐在车辆使用长于48个月之后更换止动弹簧或横弹簧。

制动摩擦片磨损传感器在拆卸后务必更新，因为制动摩擦片磨损传感器失去其在制动摩擦片中的固定能力。

每次更换制动摩擦片时，务必执行CBS重置：

针对磨削的制动摩擦片磨损传感器，可以在车内进行 CBS 重置。中央信息显示器(CID)中的CBS显示激活。

针对未磨削的制动摩擦片磨损传感器，只能用诊断系统进行CBS重置。在中央信息显示器(CID)中未出现CBS显示。

如果安装了粘连的制动摩擦片，则在松开粘连后必须更新制动摩擦片！

技术信息

为了避免损坏表面涂层：对于制动钳支架上的浮式制动钳或制动钳壳体中的固定制动钳，尽量不要以机械方式清洁制动摩擦片的接触面。

将接触面用制动器清洁剂(BMW零件号码83 19 2 154 780)清洁。然后涂抹薄薄的制动衬块膏(BMW 零件号码83 19 2 158 851 3 g 或83 19 2 158 852 100 g )。

使用毛刷将制动摩擦衬块膏涂抹在标记的区域。

更多信息参见：34 00 ... 制动摩擦衬块膏

准备工作

1 –

拆下左前和右前车轮

注意

在左侧和右侧执行的工作步骤。

▶ 拆下车轮

当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。

松开车轮螺栓(箭头)并拆下车轮。

注意

如果安装了上述部件，就应执行以下工作步骤。

为了松开和拧紧车轮螺栓及车轮螺栓防松件 2 ，使用专用工具组 0 492 518 (36 1 300) 中合适的适配接口 1 。

◀

2 –

部分拆下前部轮罩盖

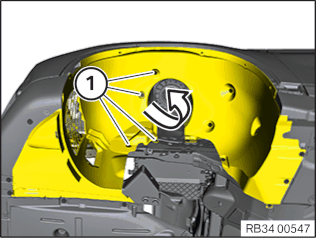

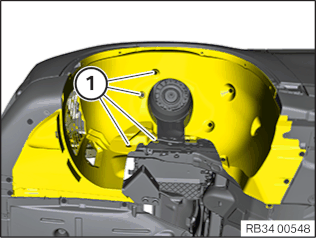

松开螺栓 1 。

抬起轮罩盖。

3 –

拆卸前部制动摩擦片磨损传感器（固定钳式制动器）

技术信息

制动摩擦片磨损传感器在拆卸后务必更新，因为制动摩擦片磨损传感器失去其在制动摩擦片中的固定能力。

如果在尚未达到制动摩擦片的最小厚度时必须更新一个已经磨削的制动摩擦片磨损传感器，必须注意下列事项：

新的滑动触头必须用锉子锉到与已磨削的滑动触头相同的长度。

更新制动摩擦片磨损传感器之后必须执行CBS重置。

如果已更新制动摩擦片磨损传感器，而未更新制动摩擦片，必须注意下列事项：用诊断系统和信息系统执行服务功能“CBS 修正车辆数据”。

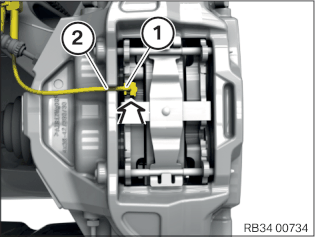

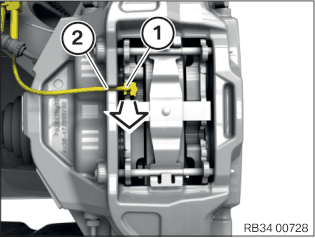

将制动摩擦片磨损传感器 1 沿箭头方向从制动摩擦片上拆下。

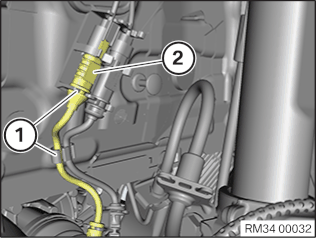

将制动摩擦片磨损传感器的电缆 1 从支架 2 中取下。

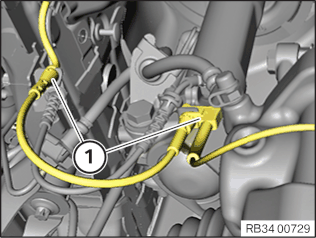

将制动摩擦片磨损传感器的电缆从支架 1 中取下。

将制动摩擦片磨损传感器从支架 1 中取下。

解除联锁并脱开插头连接 2 。

核心任务

4 –

拆下前部制动摩擦片

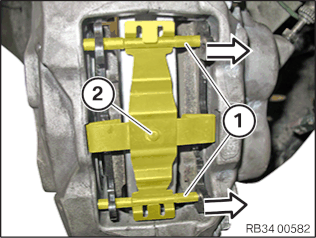

沿箭头方向取出防松销 1 。

取下固定夹 2 。

技术信息

拆卸制动摩擦片时注意：

制动摩擦片与固定在制动器活塞内的定位板粘贴在一起。

在装有制动钳的情况下不能拆下制动摩擦片。

要松开制动摩擦片请使用塑料楔。

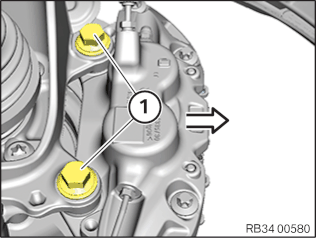

松开螺栓 1 并沿箭头方向拆卸制动钳 2 。

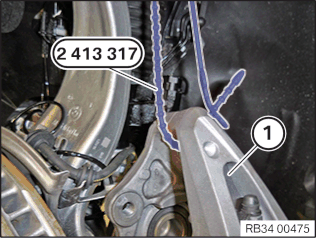

将制动钳 1 用专用工具（导线扎带） 2 413 317 绑高。

不能将制动钳挂到制动软管上。

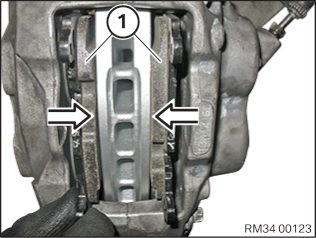

沿箭头方向拆卸制动摩擦片 1 。

制动摩擦片 1 被粘住！

如果定位板留在制动器活塞内，须将其从制动器活塞拆除（仅限带定位板的车辆）！

技术信息

当压回制动器活塞时，注意储液罐中的制动液面高度。

溢出的制动液会破坏油漆。

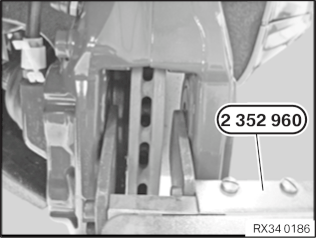

用专用工具 2 352 960 压回制动器活塞。

将制动器活塞压回至极限位置。

5 –

测量制动盘最小厚度（前轮制动器）

检测制动盘最小厚度：

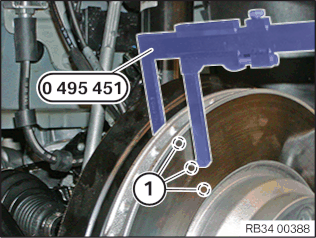

将专用工具 0 495 451 (34 1 280) 安装在区域 1 内的三个测量点上并进行测量。

比较测量结果，并将最小值与标准值进行比较。

只有当制动盘厚度大于制动盘最小厚度时，才允许安装新的制动摩擦片。

制动盘最小厚度 MIN TH（标称尺寸 335x30）

制动盘最小厚度 MIN TH（制动盘 335x30）

28,4 mm

6 –

为制动摩擦片（型号 1）的安装做好准备

完全清除残余粘接剂。

检查防尘套 1 是否损坏，必要时更换。

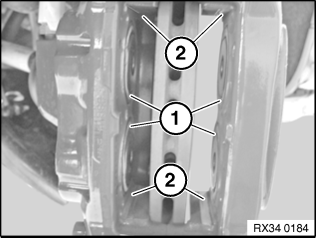

用制动器清洁剂清洁制动器活塞（4 个）的接触面 2 ，然后薄薄地涂抹制动摩擦衬块膏。

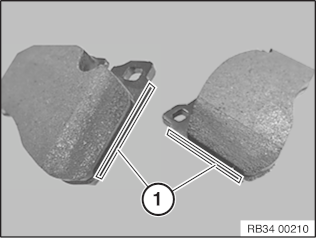

给区域 1 两侧的制动摩擦片的接触面薄薄地涂抹制动摩擦衬块膏。

尽量不要用机械方式清洁接触面，以免损坏表面涂层。

不要润滑制动摩擦片靠板！

使用制动器清洁剂彻底清洁制动摩擦片背板！

使用新的棘齿板！

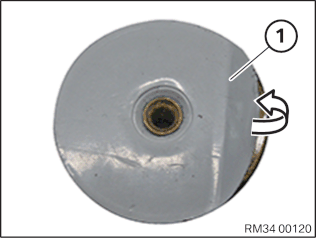

将防护膜 1 在一个位置上稍稍朝箭头方向抬起。

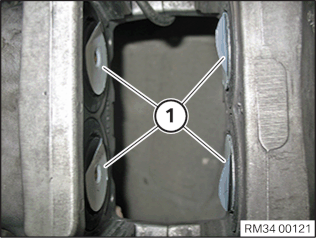

将定位板 1 放入制动器活塞。

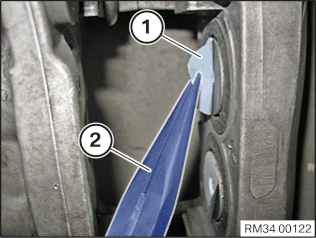

将防护膜 1 用一把尖嘴钳 2 撕下。在此过程中不要接触棘齿板的粘结面！

7 –

为制动摩擦片（型号 2）的安装做好准备

完全清除残余粘接剂。

检查防尘套 1 是否损坏，必要时更新。

用制动器清洁剂清洁制动器活塞（4 个）的接触面 2 ，然后薄薄地涂抹制动摩擦衬块膏。

给区域 1 两侧的制动摩擦片的接触面薄薄地涂抹制动摩擦衬块膏。

尽量不要用机械方式清洁接触面，以免损坏表面涂层。

使用制动器清洁剂彻底清洁制动摩擦片背板。

不要给制动摩擦片背板上油脂！

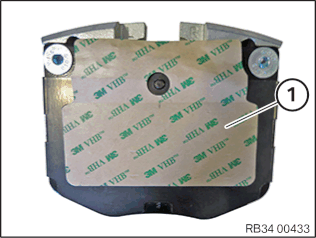

将防护膜 1 从制动摩擦片上的粘胶层上撕下。

不允许接触粘胶层 1 。

8 –

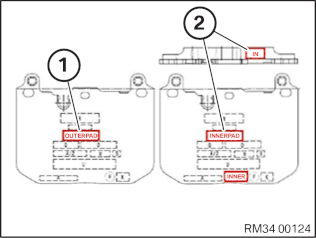

区分内部和外部制动摩擦片（带定位板的型号）

注意，内部和外部制动摩擦片不同！

1 = 外部制动摩擦片

2 = 内部制动摩擦片

9 –

安装前部制动摩擦片

沿箭头方向安装制动钳 1 。

更新螺栓 1 。

零件：更新螺栓 1 。

放置并拧紧螺栓 1 。

制动钳/制动器支架安装到前部摆动轴承上

M12

更换螺栓。

拧紧扭矩

110 Nm

安装制动摩擦片 1 。

插入制动摩擦片时不允许触摸定位板的粘结面！

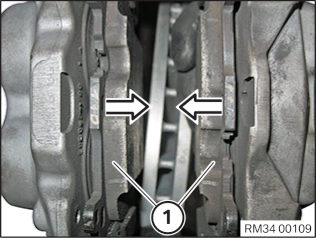

将制动摩擦片放到制动盘上，然后推入。

定位固定夹 1 。

沿箭头方向敲入防松销 2 。

10 –

将制动摩擦片粘贴制动器活塞

技术信息

安装制动摩擦片后，必须将其立即与制动器活塞粘贴在一起：

将制动踏板杆踩到底并保持压力一分钟。由此将制动摩擦片与制动器活塞粘贴。

后续工作

11 –

安装前部制动摩擦片磨损传感器（固定钳式制动器）

将制动摩擦片磨损传感器的电缆嵌入支架 1 中。

将制动摩擦片磨损传感器装入制动摩擦片并注意位置是否正确。

将制动摩擦片磨损传感器的电缆嵌入支架 2 中。

将制动摩擦片磨损传感器 1 沿箭头方向装入制动摩擦片并注意位置是否正确。

连接插头 2 并锁紧。

将制动摩擦片磨损传感器的电缆挂入支架 1 中。

12 –

安装前部轮罩盖

定位轮罩盖。

放置并拧紧螺栓 1 。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

塑料螺母

拧紧力矩

2,6 Nm

13 –

安装左前和右前车轮

注意

在左侧和右侧执行的工作步骤。

▶ 装上车轮

▷ 清洁制动盘和轮辋之间的接触面

技术信息

制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

如车轮螺栓孔区域内有油脂残余物，则拆卸并清洁制动盘。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

检查制动盘固定螺栓 1 位置是否固定。

制动盘的固定螺栓 1 不得超出制动盘和轮辋之间的接触面 2 （箭头）。

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

为了防止前后轮毂锈蚀，在区域 1 薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

◁

检查

检查车轮螺栓是否磨损。

结果

在位置 ( > 30 % )（属于螺栓头上圆锥体的支承面 1 ）上存在银色磨损。

措施

更新车轮螺栓。

零件：车轮螺栓

技术信息

在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。

轮辋必须均匀地紧贴在制动盘上。

使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。

不要在新的车轮螺栓上涂机油。

清洁车轮螺栓（箭头）。

检查车轮螺栓（箭头）和螺纹是否损坏，必要时更新车轮螺栓。

更新生锈的车轮螺栓（箭头）。

零件：车轮螺栓

将车轮螺栓（箭头）交叉地用手旋入并且用手拧紧，以便对中轮辋。

将车轮螺栓（箭头）交叉地用扭力扳手拧紧。

作为检查，再次交叉地拧紧所有车轮螺栓（箭头）。

车轮螺栓

M14 / SW17

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

◀

14 –

新制动摩擦片和制动盘的试运行或磨合制动（高级版制动器）

技术信息

在更换制动摩擦片时，按工厂规定复位CBS显示(CBS重置)。

在低速行车时进行试制动，因为在最初的制动过程中制动器的效率可能降低。

不允许为快速磨合制动而进行过分的全制动和持续制动。

请向客户说明，在更换制动器后的头 200 km 内不允许进行故意的全制动。

制动踏板数次踩到底，使制动摩擦片与制动盘贴合。

制动液面高度匹配至最大标记。

在制动器测试台上进行功能检查，以确保制动系统符合法律规定。

将后视镜挂件固定到车内后视镜上。

3400x01

15 –

在制动摩擦片和制动器支架上涂抹制动摩擦衬块膏的相关规定
