拆卸和安装/更换驾驶员座椅的靠背骨架 （John Cooper Works 座椅）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
15
座椅骨架装到靠背骨架上
螺栓
更换螺栓。
拧紧扭矩
38
Nm
用于
17
侧面安全气囊安装到后座椅靠背上
螺母
拧紧扭矩
6,5
Nm
用于
21
外部饰盖安装到前排座椅上
螺栓
拧紧扭矩
1,5
Nm
用于
22
座椅高度调整杆装到座椅机械机构上
螺栓
拧紧扭矩
19,5
Nm
用于
26
将座椅安装到车身上
带凸肩的圆头螺钉
更换螺栓。
拧紧扭矩
42
Nm
专用工具概述
2 473 334
定位件
用于
2
26
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | 0495187 |
| 83300495187 | |
| 维修信息号 |
|
0 495 187 (00 2 300)

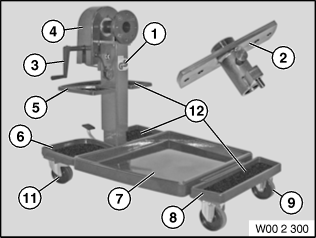

装配架
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 495 188 (00 2 301) |
装配架
只能订购整个装配架 83 30 0 495 187。 |
||
| 2 | 0 495 189 (00 2 302) | 2 299 563 |
工具
(通用法兰)。无法再使用！！！已进行技术锁定。将更换为零件号码为 83 30 2 299 563 的新法兰。在 2011 年底之前交付的所有法兰将免费更换。自 2012 年起只提供新法兰。也用于完整的发动机装配架 00 2 300。 |
|
| 3 | 0 495 200 (00 2 303) |
曲柄
|
||
| 4 | 0 495 201 (00 2 304) |
盖板
(防护盖) |
||
| 5 | 0 495 202 (00 2 305) |
存物架
(小零件存物架) |
||
| 6 | 0 495 203 (00 2 306) |
成形件
(后成型槽) |
||
| 7 | 0 495 204 (00 2 307) |
集油容器
(集油容器) |
||
| 8 | 0 495 205 (00 2 308) |
成形件
(前成型槽) |
||
| 9 | 0 495 206 (00 2 309) |
车轮
(前车轮 (无停止装置)) |
||
| 10 | 0 495 207 (00 2 311) |
车轮
(后车轮 (带停止装置)) |
||
| 11 | 0 495 208 (00 2 312) |
垫子
( 底板垫) |
||
| 2 | 2 299 563 |
适配器
发动机装配架的新的适配接头。作为 83 30 0 495 189 - 00 2 302 的替换。 |
0 496 519 (61 4 150)
适配导线
用于
2
26
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 298 505
装配楔
用于
4
5
8
9
10
12
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
备用工具:
2 299 563

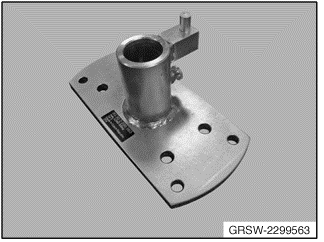

适配接头
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 495 187 |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
2
|
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
| 61 20 900 连接和断开蓄电池负极导线 |
2
26
|
零件
附加信息
52 18 031
拆卸和安装/更换驾驶员座椅的靠背骨架
（John Cooper Works 座椅）
（John Cooper Works 座椅）
一般信息
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
准备工作
1
–

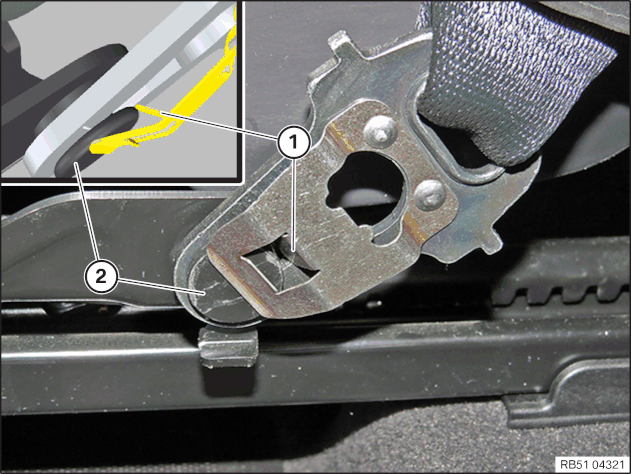

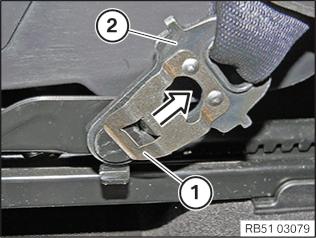

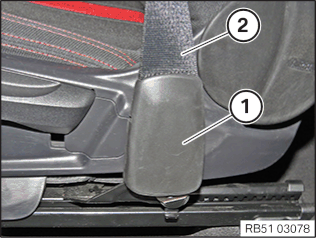

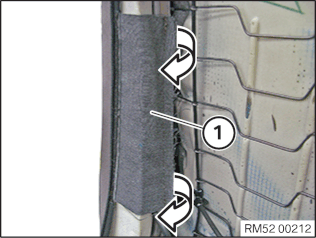

拆卸前部固定片
将安全带
1
上的盖板
2
向上移动。
将固定片
2
向后转动。
小心地将止动片
1
朝箭头方向向外拉动，同时将固定片
2
向前抽出。
将固定片
2
向外取下。
2
–
拆下前部座椅
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
将前排座椅完全向后调整。

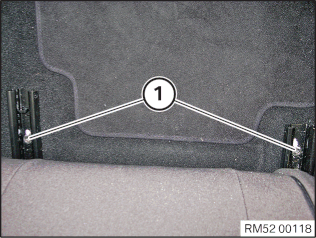

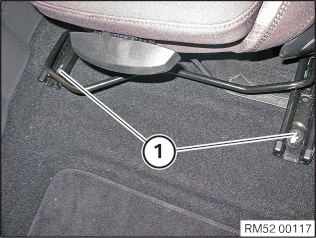

松开螺栓
1
。
将前排座椅完全向前调整。
松开螺栓
1
。
▶ 断开所有蓄电池负极导线
有更多信息。
参见更多信息。
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
拆下和连接蓄电池负极导线（插件式混合动力电动车辆）
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
2
–
连接和断开蓄电池负极导线
6120900
2
–
连接和断开蓄电池负极导线
◀
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用保护罩盖遮盖车门槛。
将前部座椅向后调整并脱开插头连接
1
。
有损坏危险
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
在一个助手的帮助下取出前部座椅。

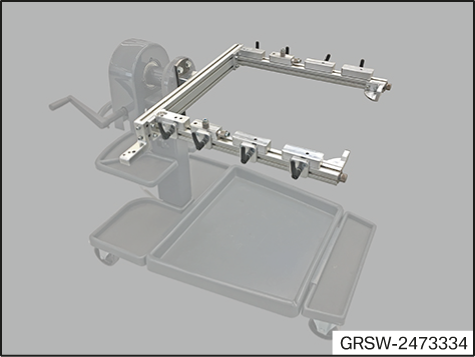

▶ 将前排座椅安装到通用型座椅定位件上
技术信息
为了进行专业修理将建议使用通用座椅定位件。
将专用工具
2 473 334
安装到专用工具
0 495 187 (00 2 300)
上。
注意
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
将前排座椅安装到专用工具
2 473 334
上。
为了确保专业的维修，推荐使用专用工具
0 495 187 (00 2 300)
和
2 473 334
。

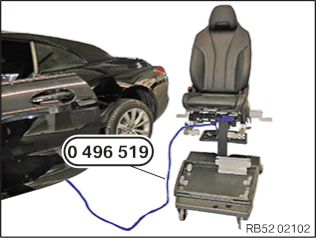

为了调整前排座椅，将专用工具

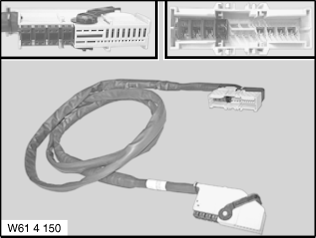

0 496 519 (61 4 150)
与车辆电线束和已拆下的前排座椅相连。
为了调整前排座椅，将专用工具
0 496 519 (61 4 150)
与车辆电线束和已拆下的前排座椅相连。
◀
3
–
拆下内部盖板
松开夹子
1
。
将内部盖板
2
沿箭头方向拆下。
4
–

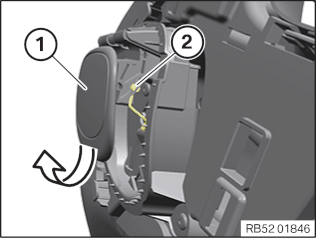

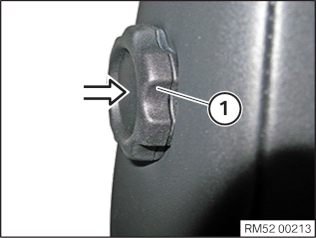

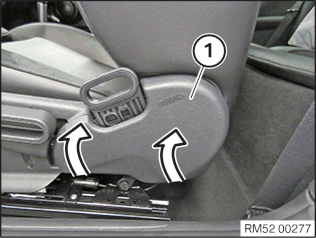

拆卸靠背调整装置饰盖

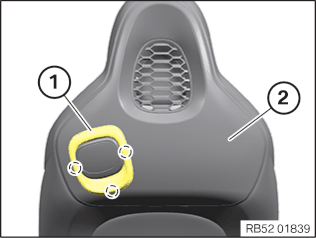

将饰盖
1

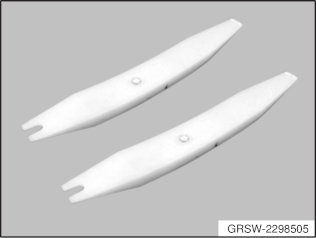

小心地用专用工具
2 298 505
松脱并且朝箭头方向拆下。
5
–

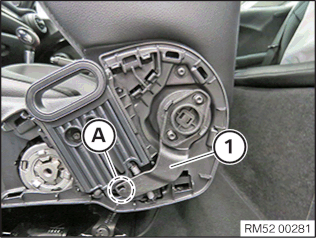

拆卸靠背调整换向杠杆

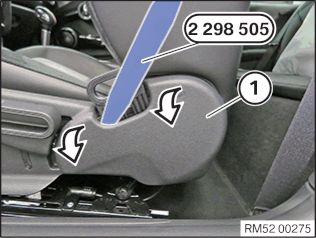

将靠背调整换向杠杆
1
用专用工具
2 298 505
小心地撬出。
将靠背调整换向杠杆
1
小心地从标记区域 (A) 抽出。
6
–

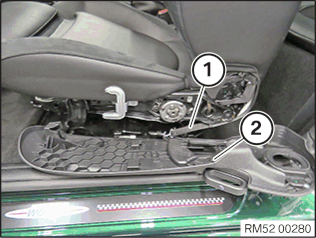

拆卸座椅高度调整杆
松开螺栓
1
并拆卸座椅高度调整杆
2
。
7
–

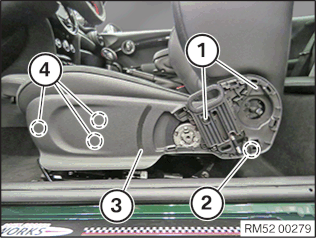

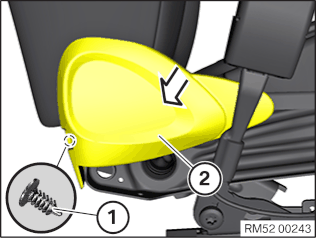

在前部座椅上拆卸外侧盖板

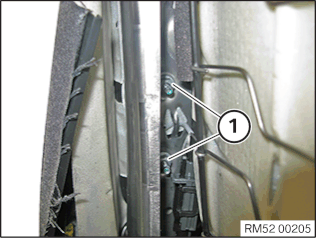

松开螺栓
1
。
从下方松开螺栓
2
。
将外部饰盖
3
向前从导向件
4
中抽出。
将定位条
1
从外部饰盖
2
取下。
8
–
拆卸靠背解除联锁装置的盖板
将盖板

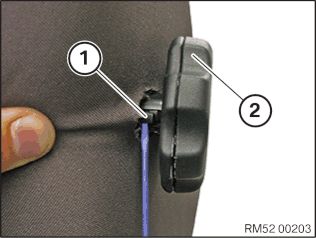

1
在标记点小心地用专用工具
2 298 505
从前排座椅后面板
2
松脱。
9
–

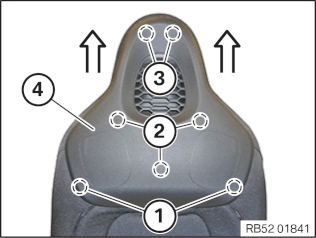

将后面板从前部座椅靠背拆卸
将后面板
4
在标记点
1
小心地用专用工具
2 298 505
松脱。
将后面板
4
在标记点
2
小心地用专用工具
2 298 505
松脱。
将后面板
4
朝箭头方向从标记点
3
抽出。
10
–
拆卸开口中的下部盖板

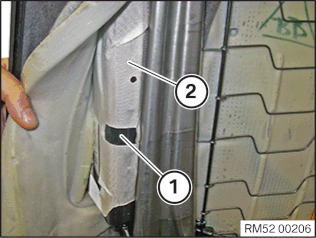

从标记标记区域取下座椅套
1
。
将夹子
1
用专用工具
2 298 505
松脱。
将座椅套
2
向前倾斜。
将盖板
1
从卡子
2
松开并从盖板
3
取下。
11
–
拆卸前部座椅上的侧面安全气囊
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。

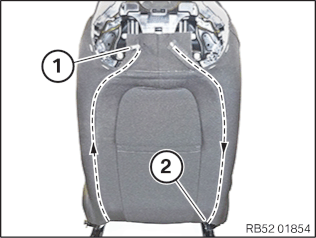

沿箭头方向打开拉链
1
。
沿箭头方向打开拉链
2
。
注意
在左侧和右侧执行的工作步骤。
松开座椅套
1
并翻向一侧。
松开螺母
1
。
将侧面安全气囊
1
小心地向下从座套压板
2
中抽出并放下。

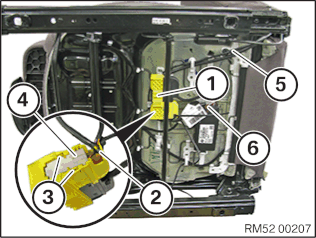

从支架中松开插头
1
。
松开导线扎带
2
。
松开锁止装置
3
并抽出插头
4
。
将电缆从
5
所有支架松开，放下电缆和侧面安全气囊。
带座椅加热功能的型号：
解除联锁并脱开插头连接
6
。
抽出所属电缆。
12
–
拆卸靠背套及软垫部件
小心向内按压靠背套，直到可接触到滚轮
2
的锁止装置
1
。
解锁两侧的锁止件
1
并取下滚轮
2
。
将靠背套
1
在标记区域内用专用工具
2 298 505
松脱。

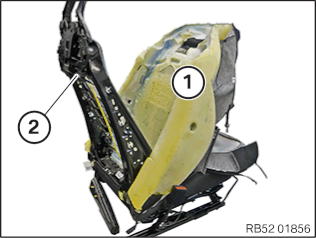

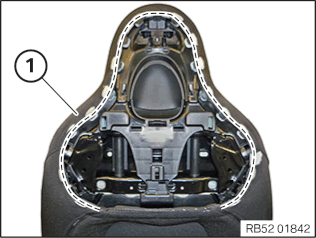

将靠背套及软垫部件
1
如图所示定位并从靠背骨架
2
上取下。
核心任务
13
–

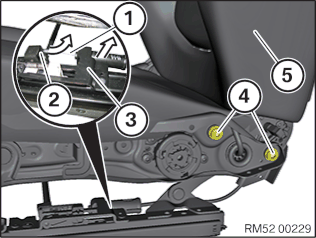

拆卸靠背骨架
F56/57：
将拉线
1
从支架
2
和
3
取下。
竖起后座椅靠背。
注意
在右侧和左侧执行的工作步骤。
松开螺栓
4
。
将靠背骨架
5
完整地向上取下。
如有必要，抽出所属电缆并放下后座椅靠背。
14
–
更换靠背骨架时：改装部件

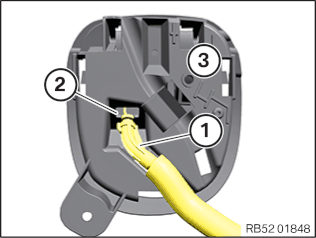

▶ 拆卸靠背解除联锁装置的操作单元
将操作单元
1
沿箭头方向移动并抽出拉线
2
。
注意
为了更清楚概览：示意图中有部分部件已隐藏。
为盲铆钉
1
钻孔。
将操作单元
2
向前抽出。
将拉线
1
从支架
2
松脱并从操作单元
3
抽出。
◀

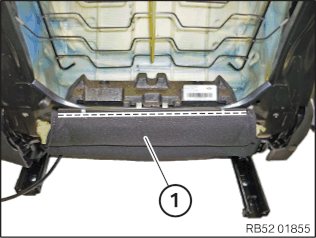

▶ 拆卸架梁
钻掉盲铆钉
1
。
松开卡子
2
。

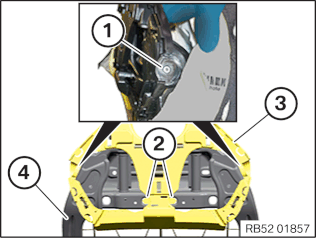

将架梁
3
从靠背骨架
4
抽出。
◀

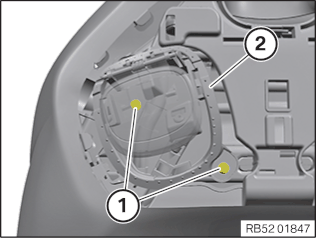

▶ 拆卸头枕导轨
将卡子
1
解锁。
将头枕导轨
2
向上从靠背骨架
3
中抽出。
◀
▶ 拆下腰部支撑
将腰部支撑
3
从支架
1
和靠背骨架
2
取下。
将工作区揭开，，然后钻掉盲铆钉
1
。
拆下调节单元
2
并将其与拉线一起从靠背骨架中抽出。
◀
▶ 安装腰部支撑
将调节单元
2
及拉线插入靠背骨架。
更新盲铆钉
1
。
零件：
盲铆钉
将调节单元
2
用盲铆钉
1
固定到靠背骨架。
将腰部支撑
3
嵌入支架
1
和靠背骨架
2
。
◀
▶ 安装头枕导轨
技术信息
头枕导轨并不相同。
确保头枕导轨
2
以及头枕锁止装置安装在行驶方向的左侧。

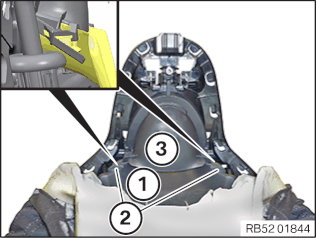

将头枕导轨
2
正确地从上方穿入靠背骨架
3
。
必须听到嵌入
1
的声音。
◀
▶ 安装架梁
将架梁
3
正确定位在靠背骨架
4
上。
嵌入卡子
2
。
更新盲铆钉
1
。
零件：
盲铆钉
将架梁
3
用盲铆钉
1
固定到靠背骨架
4
上。
◀
▶ 安装靠背解除联锁装置的操作单元
将拉线
1
在操作单元
3
上正确定位并嵌入支架
2
。
正确定位操作单元
2
。
注意
为了更清楚概览：示意图中有部分部件已隐藏。
更换盲铆钉
1
。
零件：
盲铆钉
将操作单元
2
用盲铆钉
1
固定。
将操作单元
1
沿箭头方向移动并穿入拉线
2
。
◀
15
–
安装靠背骨架
正确定位后座椅靠背
5
。
必要时插入所属电缆。
注意
在右侧和左侧执行的工作步骤。
拧紧螺栓
4
。
座椅骨架装到靠背骨架上
螺栓
更换螺栓。
拧紧扭矩
38
Nm
F56/57：
将拉线
1
正确嵌入支架
2
和
3
。
后续工作
16
–
安装靠背套及软垫部件
将靠背套及软垫部件
1
如图所示正确定位并放置到靠背骨架
2
上。
在标记区域嵌入靠背套
1
。
将滚轮
1
沿箭头方向嵌入。
17
–
安装前部座椅上的侧面安全气囊
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
将侧面安全气囊
1
小心地向上穿入座套压板
2
并正确定位到靠背骨架上。
拧紧螺母
1
。
侧面安全气囊安装到后座椅靠背上
螺母
拧紧扭矩
6,5
Nm
注意
在左侧和右侧执行的工作步骤。
沿箭头方向嵌入座椅套
1
。
穿入电缆
5
i并嵌入所有支架。
将插头
4
推入插头外壳
1
，直到听见锁止装置
3
发出卡合响声为止。
安装导线扎带
2
。
插头外壳
1
嵌入支架中。
带座椅加热功能的型号：
连接插头
6
并锁紧。
沿箭头方向打开拉链
1
。
沿箭头方向打开拉链
2
。
18
–
安装开口中的下部盖板
将盖板
1
正确定位到盖板
3
中并嵌入卡子
2
。
将夹子
1
嵌入。
如图所示定位座椅套
2
。
将座椅套
1
嵌入标记区域。
19
–
将后面板安装到前部座椅靠背上
将后面板
4
朝箭头方向插入标记点
3
。
小心地将后面板
4
嵌入标记点
2
和
3
。
20
–
安装靠背解除联锁装置的盖板
将盖板
1
正确安装到前排座椅上的后面板
2
。
小心地将盖板
1
嵌入标记点。
21
–
在前部座椅上安装外侧盖板
将定位条
1
嵌入外部饰盖
2
。
将外部饰盖
3
从前方穿入导向件
4
。
拧紧螺栓
1
。
外部饰盖安装到前排座椅上
螺栓
拧紧扭矩
1,5
Nm
从下方拧紧螺栓
2
。

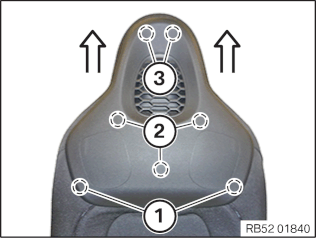

外部饰盖安装到前排座椅上
螺栓
拧紧扭矩
1,5
Nm
22
–
安装座椅高度调整杆
正确定位座椅高度调整杆
2
。
拧紧螺栓
1
。
座椅高度调整杆装到座椅机械机构上
螺栓
拧紧扭矩
19,5
Nm
23
–
安装靠背调整换向杠杆
正确定位靠背调整换向杠杆
1
，并小心地嵌入标记区域 (A)。
如图所示将靠背调整换向杠杆
1
插入后座椅靠背的轴上。
24
–
安装靠背调整装置饰盖
正确定位饰盖
1
，并沿箭头方向嵌入。
25
–
安装内部盖板
正确定位内部饰盖
2
，并沿箭头方向安装。
安装夹子
1
。
26
–
安装前部座椅
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定

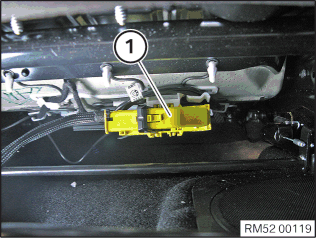

▶ 将前排座椅从通用型座椅定位件上拆下
将专用工具
0 496 519 (61 4 150)
从车辆的电缆束和拆卸的前排座椅上脱开。
注意
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
将前排座椅从专用工具
2 473 334
上拆下。
◀
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用保护罩盖遮盖车门槛。
有损坏危险
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。

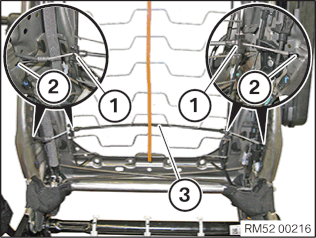

在辅助人员帮助下将前部座椅抬入车内并定位。
将前部座椅向后放置并连接插头
1
。
将前部座椅向后调整。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
。
将座椅安装到车身上
带凸肩的圆头螺钉
更换螺栓。
拧紧扭矩
42
Nm
将前部座椅向前调整。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
。
将座椅安装到车身上
带凸肩的圆头螺钉
更换螺栓。
拧紧扭矩
42
Nm

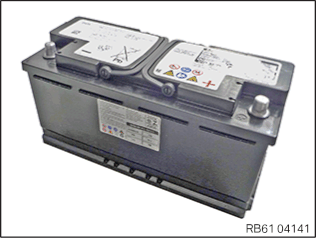

▶ 连接所有蓄电池负极导线
有更多信息。
参见更多信息。
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
拆下和连接蓄电池负极导线（插件式混合动力电动车辆）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
断开和连接蓄电池负极导线（所有蓄电池负极导线）
6120900
26
–
连接和断开蓄电池负极导线
6120900
26
–
连接和断开蓄电池负极导线
◀
27
–
安装前部固定片
插入固定片
2
并嵌入。
将固定片
2
沿箭头方向拉动，直到听见止动片
1
嵌入。
当止动片正确嵌入时，固定片可以在销上转动。
检查
检查固定片是否能够在销上转动。
结果
固定片无法转动。
措施
重新嵌入止动片。
▶ 正确安装前部固定片
安全带固定片
注意，防松板
1
要正确嵌入到销
2
后方。
注意后面的动画：
◀
将安全带
1
上的盖板
2
向下移动。
执行最终检测：向前、向上并向后拉动固定片。
