提示！

最新一代发电机具备主动整流功能。

为此将具有损耗的二极管更换为主动控制式晶体管。

此类发电机明显功率更高、效率更好。

由于效率提高约 8 %，因此可降低燃油消耗。



带晶体管的发电机示波器的额定值

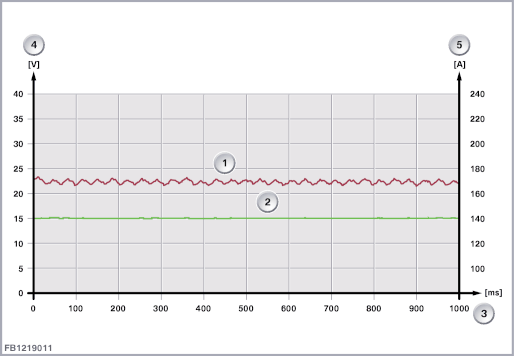

下图表示正常发电机的电压走势和电流输出。



索引

说明

索引

说明

1

电流输出

2

电压走势

3

时间

4

电压

5

电流

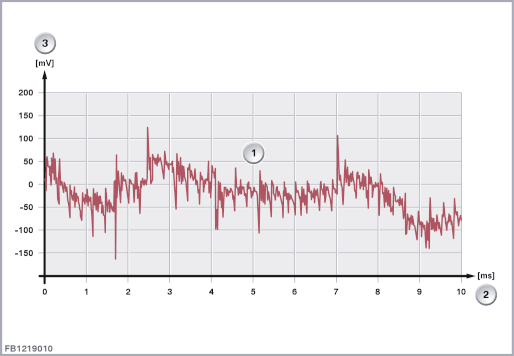

下图表示正常发电机的谐波分量。



索引

说明

索引

说明

1

谐波分量

2

时间

3

电压

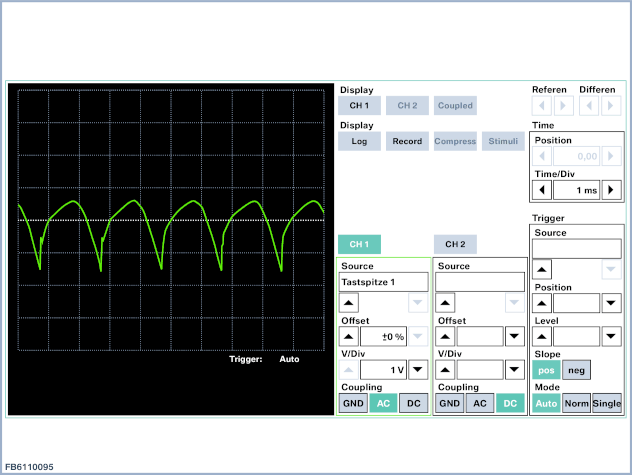

带二极管的发电机示波器的额定值

下图表示正常发电机的电压走势。每个波的高度取决于当前发电机负荷。波的长度取决于转速。转速越高，波越短。

处于怠速转速下且电器设备接通时，正常的发电机应接近于该额定值。





下文列举了故障发电机的示例。

也取决于电流和转速。

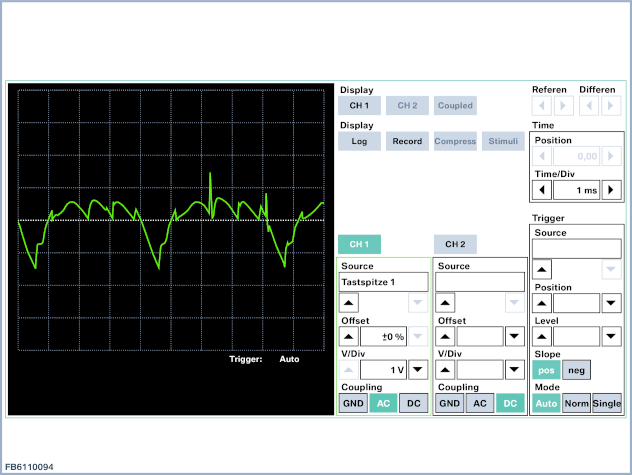

例如：发电机，二极管损坏

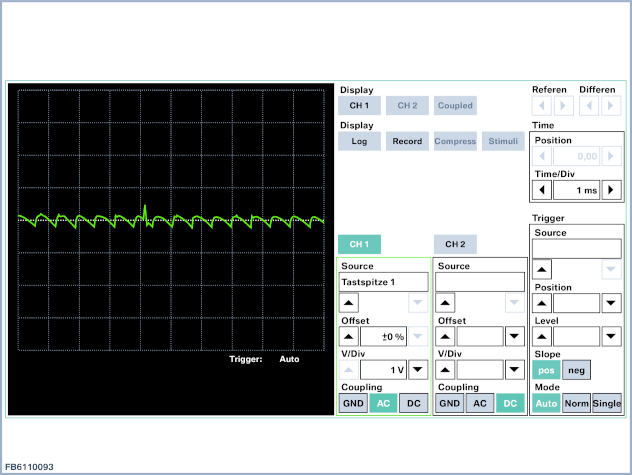

例如：发电机，线圈断开
