车辆共享模块 (CSM) 是一种带识别扫描仪的控制单元，适用于私人和共同的车辆共享。
此时可以在线预订车辆或自动（识别扫描仪上的绿色 LED 指示灯亮起）出借。
车身域控制器 (BDC) 控制单元中的防盗闭锁将通过车辆共享模块 (CSM) 的 K-CAN2 进行控制。连接主机的中央信息显示器用于显示。
为了由客户使用并作为未受过训练驾驶员的辅助位置将在车辆共享模块上操作应用程序 (Android)。这些应用程序针对车辆共享输出特殊显示。可通过控制器 (CON) 进行调整。
针对通向车辆的入口和通过车辆共享模块 (CSM) 许可防盗闭锁需要一张卡用于验证客户身份。
驾驶员侧的挡风玻璃上从内部粘贴着代表车队操作员的标签。
识别扫描仪贴在标签上。
识别扫描仪的 3 个 LED 指示灯（红色、黄色和绿色）显示车辆共享状态。
针对通向车辆的入口和通过车辆共享模块 (CSM) 许可防盗闭锁需要一张卡用于验证客户身份。该卡必须放在识别扫描仪上。

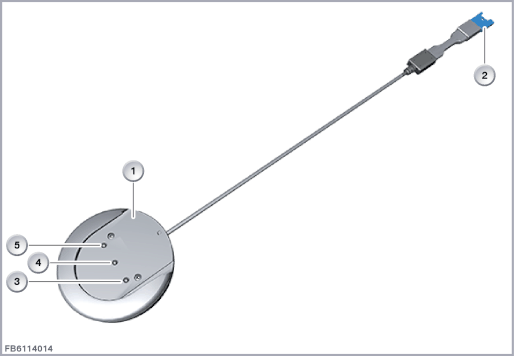

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
ID 读取器 |
2 |
4 芯插头连接 |
| 3 |
LED 指示灯 红色 |
4 |
LED 指示灯 黄色 |
| 5 |
LED 指示灯 绿色 |
车辆共享模块 (CSM) 通过 LIN 总线与识别扫描仪相连。识别扫描仪是通过一个 4 芯的插头连接相连。
总线端 Kl. 30 通过识别扫描仪形成回路。此后总线端 Kl. 30 继续引至底板。
| 索引 |
说明 |
|---|---|
| 1 |
ID 读取器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30 |
供电 |
| Kl. 30 |
供电 |
| LIN |
LIN 总线 |
| Kl. 31 |
接地 (锁止) |
注意识别扫描仪的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
识别扫描仪失灵时，预计会出现以下情况：
车辆共享模块 (CSM) 内的故障记录
保留印刷错误、内容疏忽和技术更改的可能性。
