作为“BMW 废气减少装置”的一项措施,自动起动停止功能(开发序列代号:发动机起动 / 停止自动装置 = MSA)有助于减少油耗和 CO2 排放量。在特定的关闭和接通条件下才能进行发动机的自动关闭和打开。
从 2010 年 4 月起,自动起动停止功能将结合双离合器变速箱使用在 M3(E9x)中,结合自动变速箱使用在 F04 中。
自动起动停止功能在这些车辆上同样是标准装备。
在以下说明中,将只对与已知的自动起动停止功能的偏差及特点进行描述。自动起动停止功能的详细信息可在下列文件中找到:
使用发动机起动 / 停止自动装置(MSA)的车辆操作安全提示
维修信息“自动起动停止功能(手动变速箱)”,维修信息号 610107335
第二代发动机起动 / 停止自动装置(MSA)功能描述
索引 |
说明 |
索引 |
说明 |
索引 |
说明 |

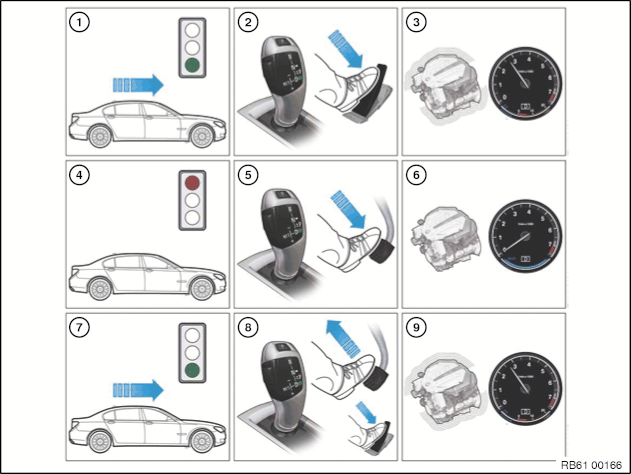

1 |
车辆正在行驶。 |
2 |
选档按钮处于“D”位置。 驾驶员踩下加速踏板。 |
3 |
发动机运转。 |
4 |
车辆减速直到停下。 |
5 |
选档按钮仍处于“D”位置。 驾驶员踩下制动踏板,以令车辆减速然后保持静止状态。 |
6 |
发动机 1 秒后关闭。 转速表显示“0”。 |
7 |
驾驶员想继续行车。 |
8 |
选档按钮仍处于“D”位置。 驾驶员松开制动踏板,并随后踩下加速踏板。 |
9 |
发动机被起动。 |
自动起动停止功能只在规定的前提条件下才能使发动机停机或起动。
发动机停机
在下列条件下关闭发动机:
车辆静止(速度 = 0 km/h)。
发动机转速接近于怠速转速。
车辆自上次发动机停机以来曾以 >10 km/h 的车速行驶。
车辆自上次总线端 Kl. 15 切换以来曾以 10 km/h 的车速行驶。
踩下制动器。
方向盘未发生运动。方向盘必须打直。
车辆起动
发动机在下列情况下将自动起动:
松开制动踏板或者操纵加速踏板。
上述标准只适用于自动起动停止功能,即通过 SST(起动 / 停止按钮)关闭时无效。
发动机除了其主要功能(驱动车辆)外, 还必须保证其他辅助功能。
为了遵守运行安全性、便捷功能和废气规定,需要这些辅助功能。
因此,规定的前提条件通过所谓的停机抑制因素或接通请求信号源进行和阻止发动机停机或引起发动机重新起动。
应向客户说明可能的接通请求信号源(发动机在没有客户干预的情况下起动)!
停机抑制因素
尽管车辆处于静止状态,且被保持在静止状态,发动机仍将重新运行。
下列条件下停机抑制因素起作用并阻止发动机关闭:
发动机调校(例如气缸匹配)
更换微粒过滤器
必须冲洗活性碳过滤器
燃油爆震耐受性不足
发动机故障
发动机冷却液温度
低于一个规定值(根据发动机型号约 20 - 60 °C)
高于一个规定值(根据发动机型号约 100 - 130 °C)
自动变速箱未准备就绪
变速箱调校激活
行驶档位“S”、“M”、“N”、“R”
行车道坡度过大
辅助系统激活(定速控制、泊车辅助系统、下坡控制)
停停走走地行驶
上一次发动机起动 / 停止自动装置(MSA)停止时间持续过长
空气调节要求:
自动恒温空调:MAX AC 按钮已按下
自动恒温空调:除霜按钮已按下(挡风玻璃除霜要求)
冷暖空调:高风扇调速档和低风扇鼓风温度且压缩机按钮已按下
冷暖空调:高风扇调速档且空气分配对准挡风玻璃且压缩机受控制
车外温度 ≤ 3 °C
发动机转速 > 1200 rpm
蓄电池状态:
充电状态过低
充电状态的确定不可信
蓄电池温度过高(约 50 °C)
上次 ASSF 起动时的起动电压扰动过低
车辆滚动
对于混合动力汽车:
高压动力管理:温度过低或过高
车载网络负荷过高
高压蓄电池单元:充电状态过低或过高
混合动力系统故障
接通请求信号源
以下条件导致发动机起动:
车辆滚动
方向盘被打到底
切换行驶档(自动变速箱上“S”、“M”、“N”、“R”;双离合器变速箱上“S”、“D”、“N”、“R”;美规双离合器变速箱 M3 上“N”、“R”)
动力管理:充电状态过低,蓄电池温度过高,打开的用电器电流需求过大
空调要求 - 制冷
制动真空不足
对于混合动力汽车:
高压动力管理:温度过低或过高
车载网络负荷过高
高压蓄电池单元:充电状态过低或过高
混合动力系统故障
在以下条件下,将关闭自动起动停止功能:
打开车前盖
驾驶员离开车辆:通过车门触点、安全带锁扣和制动踏板保险锁死
车辆被牵引
将不再能识别出点火钥匙
发动机起动/停止自动装置(MSA)按钮
蓄电池未示教(在蓄电池更换、断开蓄电池接线或发动机控制单元编程后,蓄电池数据可能丢失)
始终能用起动 / 停止按钮重新起动。
当车速超过 5 km/h 时,尽管未系上安全带并且发动机罩已开启,发动机仍可能起动。
在 F04 中未安装起动/停止按钮。自动起动停止功能在该车中是集成在高压系统中的一个组成部分。
新一代的 ASSF 按钮:
ASSF 按钮布置在(2)起动 / 停止按钮下方。
通过 ASSF 按钮(2)可以手动关闭自动起动停止功能。在每次总线端切换(总线端 Kl. 15 接通)并且发动机停机时或反复按压 ASSF 按钮(2)时,都重新激活自动起动停止功能。
M3(E9x)中的 ASSF 按钮:
在 M3 中,ASSF 按钮(1)被集成在中央控制台开关中心(2)内。

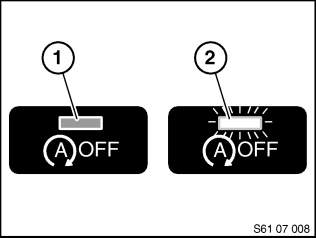

按压 ASSF 按钮:
ASSF 按钮未按下(1)- 发光二极管熄灭
ASSF 按钮已按下(2)根据客户要求,自动起动停止功能关闭发光二极管亮起。
每次发动机重新起动后自动起动停止功能都重新激活。
自动起动停止功能只在规定的前提条件下工作。
该功能包括一个自动装置,该自动装置根据安全性和舒适性检查发动机起动或发动机停机的前提条件。
在用户询问时必须按照附件 1 中的核对表检查这些前提条件。
