00 11 500 检查/补充自动变速箱中的油位 (AISIN F21FT)
注意！

对于该自动变速箱仅可使用 许可的齿轮油。


不遵守此要求会严重损坏自动变速箱。
提示：

通过溢流螺栓校平自动变速箱的油位！


需要的准备工作：

  • 拆卸 前部机组防护板 。
  • 拆卸 推力缓冲区 (F57)。
  • 拆卸 进气消音器壳。


拆卸：
将选档杆置于 "P"。
车辆必须水平停放，并固定防止自行移动。
连接诊断系统。

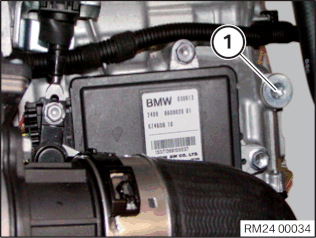

使用星形头 T55 从发动机室松开注油螺栓 (1)。
排放齿轮油：

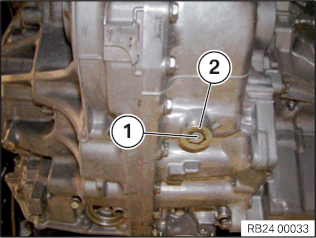

使用星形头T40 松开溢流螺栓 (1)。
使用內六角板手 17mm 松开放油螺塞 (2)。
拧紧力矩  24 11 1/ 2AZ。
补充齿轮油。

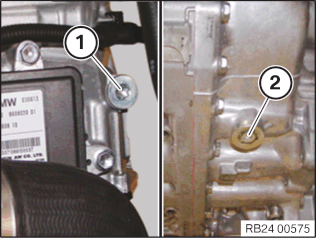

从发动机室中松开注油螺栓 (1)。
拧紧扭矩 24 11 3AZ
松开变速箱下部的溢流螺栓 (2)。
拧紧力矩 24 11 2AZ。
通过注油螺栓（1）添加自动变速箱用油，直至机油从溢流螺栓（2）下方排出。
起动发动机并使其处于怠速运行状态。
检查自动变速箱用油是否从溢流螺栓处排出。
如果否，加注自动变速箱用油。
操纵脚制动器，并在怠速下接通所有档位 "P" 至 "D" 两次，每次超过两秒钟。
接着把档杆置于 "P"。
重新检查机油是否从溢流螺栓（2）下部排出。
使用诊断系统查询自动变速箱用油温度。
把自动变速箱用油的温度提高到 35 - 45 °C。
加注自动变速箱用油，直到溢出。
旋入注油螺栓（1）和溢流螺栓（2）。
拧紧力矩  24 11 2/3AZ。
安装说明：

零件：更换密封环。




检查油位（变速箱油温必须在 35 到 45°C 之间）：
松开注油螺栓  (1)。
松开溢流螺栓 (2)。
拧紧力矩  24 11 2/3AZ。
起动发动机并使其处于怠速运行状态。
旋出溢流螺栓。
检查自动变速箱用油是否从溢流螺栓 (2) 处排出。
如果没有，通过注油螺栓（1）加注自动变速箱用油。
补充自动变速箱用油，直到从溢流螺栓 (2) 处溢出。
操纵脚制动器，并在怠速下接通所有档位 "P" 至 "D" 2 次，每次超过 2 秒钟。
将开关置于 "P"。
再次检查机油油位。
当机油略微从溢流螺栓 (2) 处排出时，封闭螺栓。
拧紧力矩  24 11 2/3AZ。
安装说明：

零件：更换密封环。


所需的修整：
  • 安装 推力缓冲区 (F57)。
  • 安装前部 机组防护板。
  • 安装 进气消音器壳。
连接诊断系统：
  1. 删除故障代码存储器记录
