进气压力传感器用螺栓拧紧在进气集气箱上。
进气压力传感器用于计算吸入的风量。此压力还用作负荷信号的替代值。
采用应变仪进行压力测量。施加压力时，传感器中装有应变仪的金属膜会发生变形。应变仪的电阻变化将通过一个测量电桥，以电子方式进行记录并分析。然后，所测得的电压将作为实际值输入到增压压力调节装置中。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

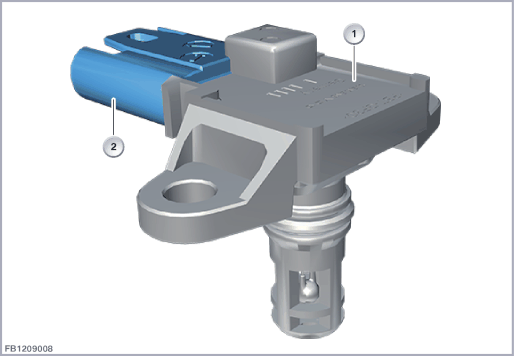

| 1 |
进气管压力传感器 |
2 |
4 芯插头连接 |
进气压力传感器通过一个 4 芯插头连接 (使用 3 个线脚)。
该传感器由发动机控制系统提供 5 V 的电压。
| 索引 |
说明 |
|---|---|
| 1 |
进气管压力传感器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
进气压力信号 |
| 5 V |
5 伏特供电电压 |
| 总线端 Kl. 31E |
总线端 Kl. 31，电子接地线 |

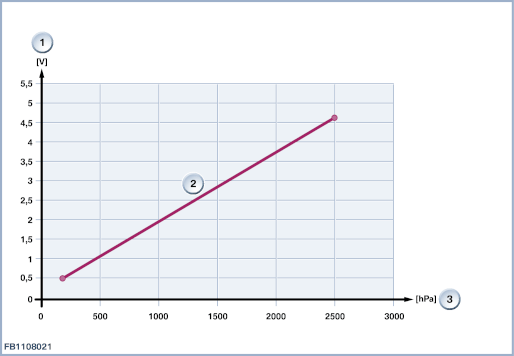

进气压力信号被通过一根信号线传送到发动机控制系统。可分析的进气压力信号根据压力发生波动。测量范围约 0.5 - 4.5 伏特，相当于 15 kPa (0.15 bar) 至 250 kPa (2.5 bar) 的进气管压力。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
电压 |
2 |
热导体 (NTC) 特性线 |
| 3 |
压力 |
注意进气压力传感器的以下额定值：
| 参数 |
值 |
|---|---|
| 进气压力传感器电压范围 |
0.5 至 4.5 伏 |
| 进气压力测量范围 |
0.15 至 2.5 bar |
| 最大输出电流 |
10 mA |
| 温度范围 |
-40 °C 至 130 °C |
进气压力传感器失灵时会出现下列状况：
在发动机控制单元中记录故障代码
以替代值紧急运行
保留印刷错误、内容疏忽以及技术更改的可能性。
