提示！ 远程通信箱 (TCB) 的安装位置取决于车型系列和生产日期！ 注意电路图上的安装位置！ |
远程信息处理技术通信盒(TCB)是一个用于电话功能和远程信息处理服务的控制单元。该控制单元是 BMW ConnectedDrive 功能平台之一。在 BMW ConnectedDrive 中心具有将驾驶员与车辆及环境联系在一起的智能网络。
TCB 控制单元可以通过网络接入设备 Net Access Device(NAD)与 GSM 和 UMTS 网络建立连接。
|
提示！ 远程通信箱 (TCB) 的安装位置取决于车型系列和生产日期！ 注意电路图上的安装位置！ |
安装高级主机(HU-H)时，也务必要安装远程信息处理技术通信盒(TCB)。高级主机可以通过 USB 端口转换电话功能以及远程信息处理服务。
BMW 专业远程信息处理功能包含以下功能：
| - | 扩展的紧急呼叫 |
| - | BMW 服务支持 (查号台) |
| - | BMW 在线 |
| - | BMW 移动办公 (E-Mail 和日历) |
| - | BMW 应用程序中心 |
| - | BMW 远程访问服务 |
| - | 手动 BMW 远程保养服务电话 |
| - | 自动 BMW 远程保养服务电话 |
| - | BMW 远程售后服务诊断，包括 BMW 远程售后服务帮助 |
| - | BMW 远程服务呼叫 * 集成在检查控制信息内 |
| - | BMW 远程售后服务报告 |
| - | BMW 远程售后服务蓄电池保护 |
| - | BMW 远程售后服务升级 |
另见功能描述： BMW 专业远程信息处理

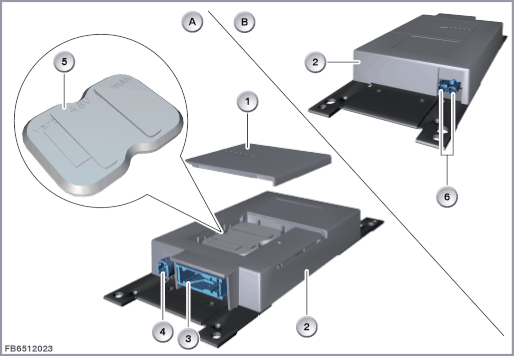

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
正面 |
B |
背面 |
| 1 |
蓄电池仓盖板 |
2 |
远程信息处理技术通信盒(TCB) |
| 3 |
26 芯插头连接 |
4 |
USB 接口 |
| 5 |
应急蓄电池 |
6 |
GSM 天线接口 (用于远程信息处理服务) 和应急 GSM 天线接口 |
|
提示！ 自 2013 年 3 月起，在远程通信箱(TCB)上额外增加一个 GPS 接口。 |
远程信息处理技术通信盒(TCB)通过一个 26 芯插头连接与车载网络连接。在此通过 K-CAN2 建立总线连接。
TCB 由 2 个线路板组成。在所谓的主板上具有用于车辆的所有接口，如供电接口以及 CAN 数据线接口。第 2 个线路板是网络接入设备。从而建立与车内天线的连接。两个线路板通过一个 40 芯插座连接。
接线盒中的配电器通过总线端 30F 为 TCB 控制单元供电。
| 索引 |
说明 |
|---|---|
| 1 |
远程信息处理技术通信盒(TCB) |
线脚布置
在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。
注意下列远程信息处理技术通信盒(TCB)的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
与远程信息处理技术通信盒(TCB)的通信失灵时，进行标准检测(整体测试步骤)。
