转向柱开关中心是方向盘与车辆之间的机械和电气接口。转向柱开关中心与转向柱以机械方式固定连接。除了这个纯机械连接外,转向柱开关中心还通过 LIN 总线或直接与各组件电气连接。
转向柱开关中心不是控制单元。根据车型系列,转向柱开关中心通过 LIN 总线与以下部件连接:
例如 F15、I12、F45、F56:车身域控制器 (BDC)
例如 F25:接线盒电子装置 (JBE)
例如 F30:前部车身电子模块 (FEM)
多功能方向盘取决于装备:例如方向盘加热、电话或语音处理系统。
转向柱开关中心在右侧和左侧各有一根转向杆。右侧转向杆用于操作刮水清洗装置的功能。左侧转向杆用于操作远光灯或转向显示以及车载电脑功能。
在转向柱开关中心内不再安装任何转向角传感器。转向角可通过电动助力转向 (EPS) 的转子位置传感器确定。基于该信号,一体式底盘管理系统 (ICM) 或动态稳定性控制系统 (DSC) 计算原转向角。
![]() |
提示! 如果车辆配有最新一代的 DSC (MK100),则先前在一体式底盘管理系统 (ICM) 中计算的功能逻辑部件将集成到 DSC 控制单元中。因此可能取消其中的 ICM 控制单元。 |
转向柱开关中心探测转向杆的按钮信号。这些信号由转向柱开关中心通过 LIN 总线转发至相应的控制单元。
转向柱开关中心将驾驶员安全气囊的触发信号直接转发至安全气囊引爆装置。
如果方向盘加热开关装在转向柱内,则转向柱开关中心检测按钮信号。转向柱开关中心通过 LIN 总线将该信号转发至方向盘电子控制装置。

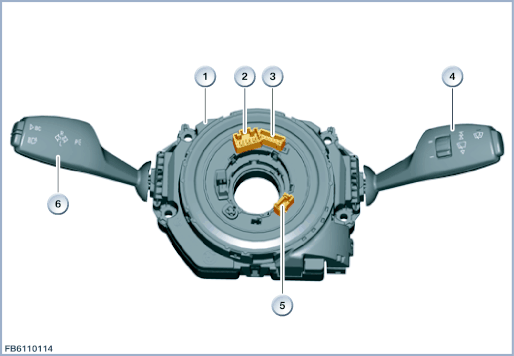

下图作为示例显示转向柱开关中心(正面)。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
转向柱开关中心 |
2 |
6 芯插头连接:安全气囊引爆装置 |
3 |
6 芯插头连接:喇叭开关、LIN 总线以及按钮和翘板开关的供电 |
4 |
带雨刮/清洗开关的转向杆 |
5 |
4 芯插头连接:总线端 Kl. 15N 和总线端 Kl. 31 |
6 |
行驶方向远光灯开关组合控制臂 |

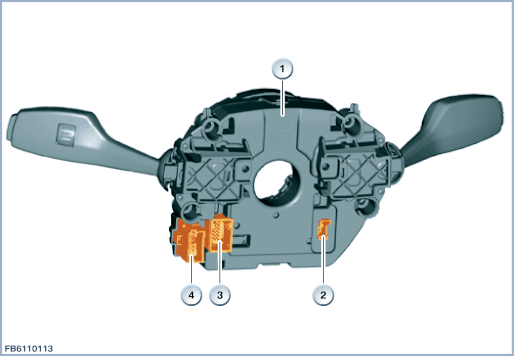

下图作为示例显示转向柱开关中心(背面)。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
转向柱开关中心 |
2 |
4 芯插头连接:方向盘加热开关和功能发光二极管 |
3 |
12 芯插头连接:LIN 总线、电源和翘板开关 |
4 |
12 芯插头连接:安全气囊和电源 |
将描述转向柱开关中心的下列部件:
转向柱上的左侧转向杆有下列功能:
远光灯辅助系统按钮
车载电脑按钮
转向显示
大灯变光功能

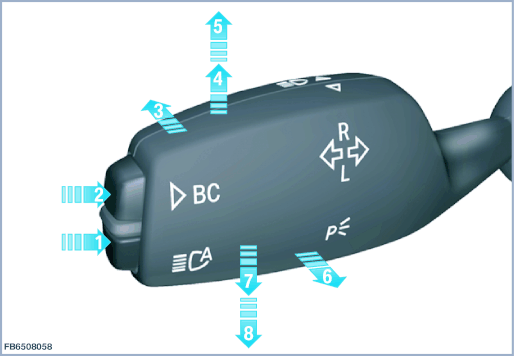

下图作为示例显示转向信号灯远光开关转向杆。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
远光灯辅助系统按钮 |
2 |
车载电脑按钮 |
3 |
远光灯 |
4 |
右侧转向显示点动闪烁 |
5 |
右侧转向显示持续闪烁 |
6 |
大灯变光功能 |
7 |
左侧转向显示点动闪烁 |
8 |
左侧转向显示持续闪烁 |
转向柱开关中心根据转向杆的相应位置生成开关信号。转向柱开关中心通过 LIN 总线提供这些开关信号。
FRM 控制单元或 FEM 控制单元或 BDC 控制单元接收转向信号灯开关以及远光灯辅助系统按钮的请求。
通过沿轴向按下车载电脑按钮,将触发对于车载电脑的要求。转向柱开关中心通过 LIN 总线发送显示车载电脑功能的请求。
如果车辆装备不含远光辅助,便会取消转向信号灯远光开关转向杆上的按钮。作为替代,将使用一个大按钮。
转向柱上的右侧转向杆有下列功能:
挡风玻璃清洗装置
挡风玻璃刮水器
雨水 / 光线 / 雾气 / 日照传感器按钮

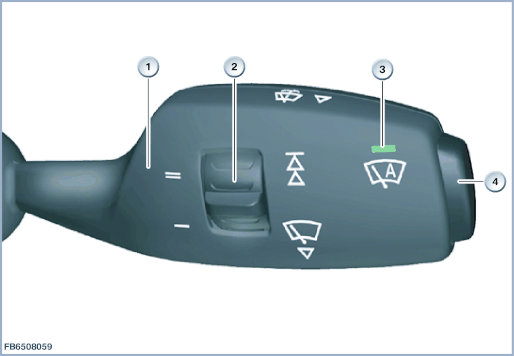

下图作为示例显示带雨刮/清洗开关的转向杆。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
带雨刮/清洗开关的转向杆 |
2 |
雨水 / 光线 / 雾气 / 日照传感器强度 |
3 |
自动刮水器功能指示灯激活 |
4 |
雨水 / 光线 / 雾气 / 日照传感器按钮 |
转向杆仅用于刮水清洗装置。所有对于刮水清洗设备的要求都将记录在转向柱开关中心内。转向柱开关中心通过 LIN 总线将请求发送至 JBE 控制单元或 FEM 控制单元或 BDC 控制单元。JBE 控制单元、FEM 控制单元或 BDC 控制单元执行请求。
仅针对带接线盒电子装置 (JBE) 的车辆。
转向信号灯远光开关转向杆发出的转向显示以及大灯变光功能信号通过 FlexRay 进行传送。为提高可用性,转向柱开关中心直接通过导线连接至脚部空间模块(FRM)。通过该导线,将冗余传递诸如大灯变光功能或转向信号灯。
![]() |
提示! 振动执行器根据发动机配置或车型系列安装。如果未安装振动执行器,则电动助力转向系统 (EPS) 产生振动。 |
基于摄像机的驾驶员辅助系统控制单元 (KAFAS) 经过 PT-CAN 要求控制振动执行器。中央网关模块 (ZGM) 将信号转换至 FlexRay 上。一体式底盘管理系统 (ICM) 和动态稳定控制系统 (DSC) 属于 FlexRay 上与总线相连的控制单元。ICM 或 DSC 协调振动执行器的控制。
JBE 控制单元或 FEM 控制单元或 BDC 控制单元通过 LIN 总线将请求信号发送至方向盘电子控制装置。方向盘电子控制装置对要求进行分析。方向盘电子控制装置控制振动执行器,并监控其功能。振动执行器或方向盘电子控制装置的损坏情况将作为信息通过局域互联网总线输出到相应的控制单元。
配有 FEM 控制单元或 BDC 控制单元的车辆:中央网关模块 (ZGM) 作为独立的控制单元集成在 FEM 控制单元或 BDC 控制单元中。

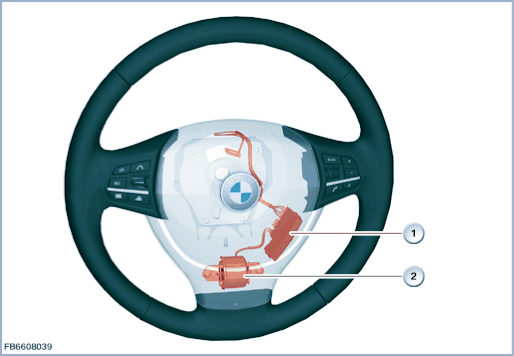

下图所示为振动执行器,以 F01 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
方向盘电子控制装置 |
2 |
振动执行器 |
取决于车型系列和车辆装备,多功能方向盘内的左侧按钮区具有以下功能:
设置所需的行驶速度
带制动功能的定速控制、自适应巡航控制系统

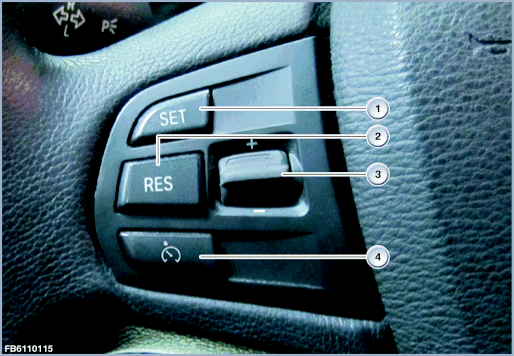

下图作为示例显示多功能方向盘中的左侧按钮区,针对特种装备 SA SA544 带制动功能的定速控制,以 F25 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
SET 按钮 |
2 |
按钮 RES,用于恢复或调用存储的行驶速度 |
3 |
提高和减小行驶速度的摆动按钮 |
4 |
将定速控制切换为准备就绪或关闭 |

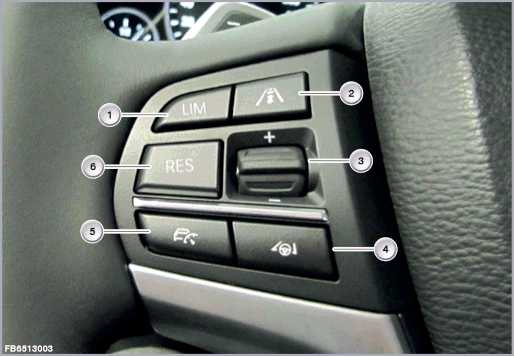

下图显示多功能方向盘中的左侧按钮区,针对特种装备 SA5AR 堵车助手,以 F15 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
LIM 按钮,用于设置所需的行驶速度 |
2 |
缩小或增大间距的按钮 |
3 |
提高和减小行驶速度的摆动按钮 |
4 |
打开或关闭堵车助手 |
5 |
将定速控制切换为准备就绪或关闭 |
6 |
按钮 RES,用于恢复或调用存储的行驶速度 |
取决于车型系列和车辆装备,多功能方向盘内的右侧按钮区具有以下功能:
音响自动寻台
电话
语音输入

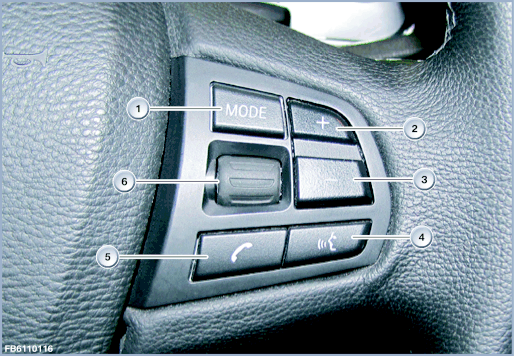

下图作为示例显示多功能方向盘中的右侧按钮区,以 F25 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
按钮 "模式" |
2 |
摆动按钮 + |
3 |
摆动按钮 - |
4 |
免提通话按钮 |
5 |
电话操作键 |
6 |
选择清单的滚花轮(例如在组合仪表中) |
方向盘加热按钮的按钮信号由转向柱开关中心电子装置进行分析。转向柱开关中心内的电子装置通过 LIN 总线请求方向盘电子控制装置接通或关闭方向盘加热。方向盘电子控制装置开启方向盘加热装置,并监控其功能。方向盘加热有一个 NTC 电阻器。该电阻器用于方向盘加热的温度控制。
根据车型系列和年款,方向盘加热开关可能安装在转向柱饰件中,也可能安装在方向盘中。
安装在转向柱调整装置内的方向盘加热开关

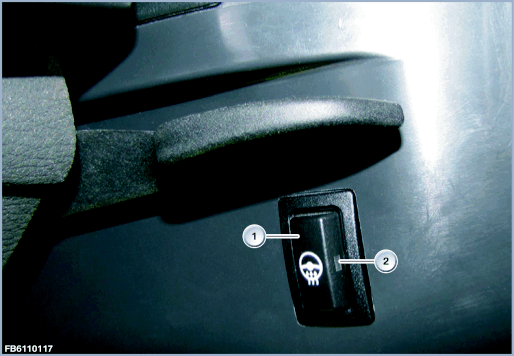

下图以 F25 为例显示方向盘加热开关。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
方向盘加热按钮 |
2 |
功能 LED 指示灯 |
根据车型系列和车辆装备,提供各种规格的转向柱调整装置开关组,例如带和不带方向盘加热按钮的规格。
转向柱调整装置按钮可在四个方向上运动。这样,转向柱便可以向上,向下移动,以及调节与驾驶员的距离。
转向柱开关中心分析按钮状态。转向柱开关中心将状态信号作为信息在总线上输出。BDC 控制单元分析转向柱调整装置开关的按钮信号。根据调节请求,BDC 控制单元将信号继续传输至电动式转向柱调节装置的电子控制装置。
电动转向柱调整装置控制调整马达。调整位移通过相应电动马达中的霍尔传感器记录并在电子控制装置中处理。
下图显示转向柱调整装置和方向盘加热装置的开关组,以 F15 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
开关组 |
2 |
方向盘加热按钮 |
3 |
转向柱调整装置 |
4 |
电线束部分接口,4 芯 |
方向盘电子控制装置安装在方向盘内。方向盘电子控制装置开启方向盘加热装置,并监控其功能。
方向盘电子控制装置控制振动作动器(仅在带有变道警告系统和车道偏离报警装置的车辆中)。
方向盘加热可通过方向盘加热开关打开。如果转向柱开关中心是独立的控制单元,则按钮信号由转向柱开关中心(SZL)读取。如果转向柱开关中心不是控制单元,则按钮信号由转向柱开关中心通过 LIN 总线转发给相应控制单元。
如果方向盘加热开关装在方向盘内,则读取方向盘电子控制装置内的按钮信号。
取决于车型系列由以下部件分析方向盘加热开关的按钮信号:
转向柱开关中心(SZL),例如 F01、F10
车身域控制器(BDC),例如 F15
接线盒电子装置(JBE),例如 F25
前部车身电子模块(FEM),例如 F30
相应控制单元将接通或关闭方向盘加热的请求作为信息输出到 LIN 总线上。方向盘电子控制装置开启方向盘加热装置,并监控其功能。
方向盘电子控制装置通过一个按脉冲宽度调制的信号(PWM 信号)将加热垫的表面温度调节到约 36 °C。
方向盘电子控制装置控制振动作动器。对于振动执行器控制的要求将由 ICM(一体式底盘管理系统)或 DSC(动态稳定控制系统)作为总线信号通过 FlexRay 发送至与总线相连的控制单元。
带接线盒电子装置 (JBE) 控制单元和转向柱开关中心 (SZL) 控制单元的车辆:
SZL 控制单元通过 LIN 总线将该要求转发至方向盘电子控制装置。
带接线盒电子装置 (JBE) 控制单元不带转向柱开关中心 (SZL) 控制单元的车辆:
JBE 控制单元通过 LIN 总线将该要求转发至转向柱开关中心内的方向盘电子控制装置。转向柱开关中心不是控制单元。
带前部电子模块(FEM)控制单元或车身域控制器(BDC)的车辆:
FEM 控制单元或 BDC 控制单元通过 LIN 总线将该要求转发至转向柱开关中心内的方向盘电子控制装置。转向柱开关中心不是控制单元。
触摸识别功能是堵车助手系统的组成部分。借助电容式传感器,系统感应驾驶员的手是否位于方向盘外圈上。
![]() |
提示! 识别到只有手在方向盘外圈上。 未识别到手在方向盘轮辐或挡板上 |
触摸识别装置由下列部件组成:
接触识别传感器
触摸识别传感器由一个带电容式传感器的垫子组成。在方向盘外圈中集成的电容式感应垫与触摸识别功能电子装置中的电子分析装置连接。
接触识别系统电子装置
在电子单元中,准备传感器信号,并转换为数字信号,然后传输至车身域控制器 (BDC)。数据传输通过 LIN 总线进行。
可能出现的触摸识别功能故障状态被存储到 BDC 控制单元的故障代码存储器中。
通过电容变化,系统识别手是否位于方向盘外圈上。电子分析装置探测电场的变化,并确定相应的状态。
如果未识别到驾驶员的手位于方向盘外圈上,则作为光报警亮起相应的堵车助手指示灯。如果之后未在一定时间内识别到手重新位于方向盘外圈上,则除了光报警外,将激活声音报警。此外,堵车助手系统禁用。
电子分析装置周期性地向相应的控制单元发送状态信息。
如果触摸识别功能传感器或触摸识别功能电子装置损坏,则堵车助手系统自动禁用。
下图作为示例显示触摸识别功能传感器和触摸识别功能电子装置。确切的触摸识别功能电子装置安装位置取决于车型系列。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
触摸识别功能传感器,由一个带电容式传感器的垫子组成(只有概要图) |
2 |
接触识别系统电子装置 |
3 |
管接口(带电容式传感器的垫子和触摸识别功能电子装置) |
4 |
3 芯插头连接(连接电线束和局域互联网总线) |
5 |
2 芯插头连接(连接触摸识别功能传感器) |

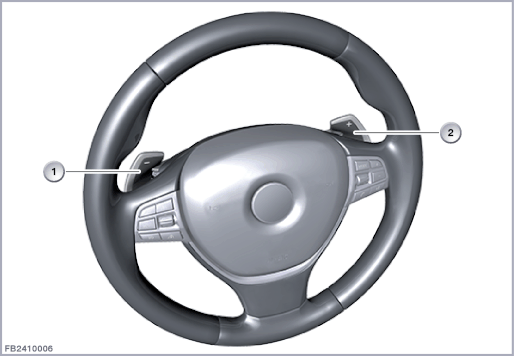

翘板开关的按钮信号在转向柱开关中心内不进行处理,而只是传导。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左侧翘板开关:换低档时短拉。 |
2 |
右侧翘板开关:换高档时短拉。 |
转向柱开关中心不是控制单元。转向柱开关中心通过 LIN 总线连接至 JBE 控制单元或 FEM 控制单元或 BDC 控制单元。
![]() |
提示! 注意诊断系统中的电路图! |
转向柱开关中心的故障记录仅在 JBE 控制单元或 FEM 控制单元或 BDC 控制单元内进行管理。
转向柱开关中心探测和计算出的数据通过 LIN 总线转发至相应的控制单元。

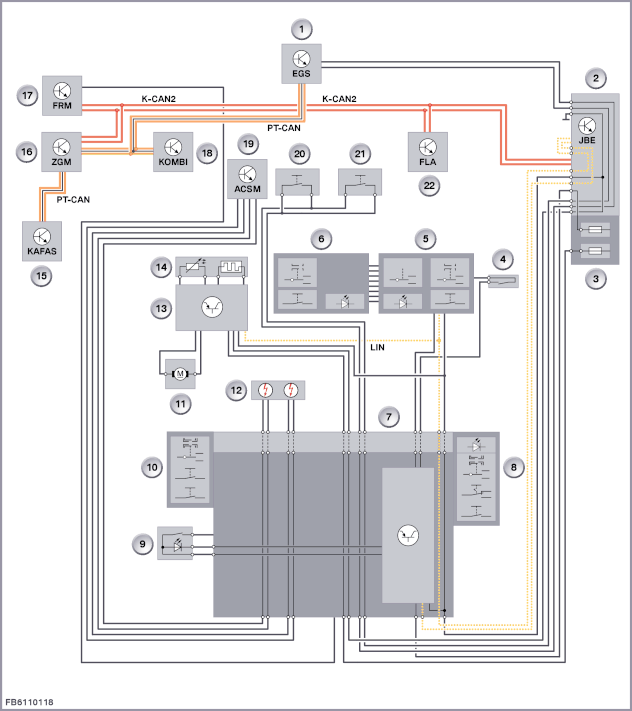

下图以 F25 为例显示转向柱开关中心的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
电子变速箱控制系统 (EGS) |
2 |
接线盒电子装置 (JBE) |
3 |
前部配电器 |
4 |
喇叭按钮 |
5 |
多功能方向盘右侧开关组 |
6 |
多功能方向盘左侧开关组 |
7 |
转向柱开关中心 |
8 |
带雨刮/清洗开关的转向杆 |
9 |
方向盘加热开关 |
10 |
带车载电脑按钮的转向信号灯远光开关转向杆 |
11 |
振动执行器 |
12 |
驾驶员安全气囊 |
13 |
方向盘电子控制装置 |
14 |
方向盘加热装置及温度传感器 |
15 |
基于摄像机的驾驶员辅助系统 (KAFAS) |
16 |
中央网关模块 (ZGM) |
17 |
脚部空间模块 (FRM) |
18 |
组合仪表 (KOMBI) |
19 |
碰撞安全模块 (ACSM) |
20 |
左侧换档拨片 |
21 |
右侧换档拨片 |
22 |
远光灯辅助 (FLA) |

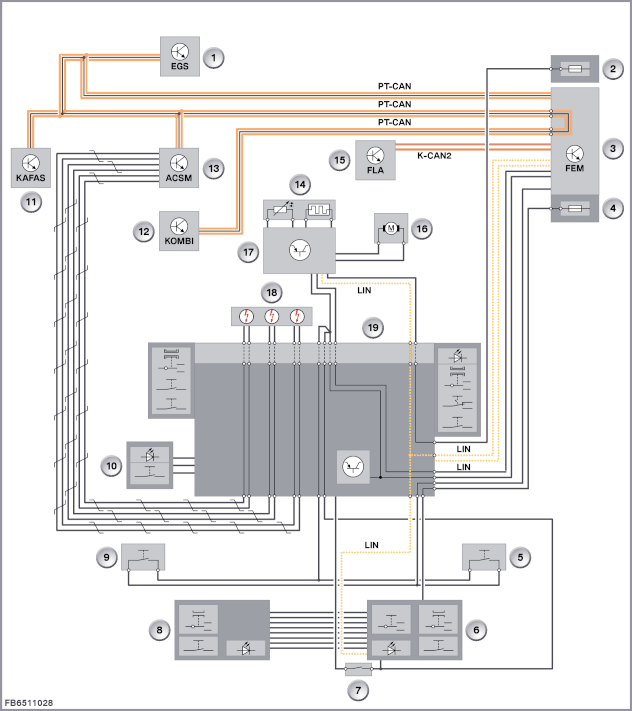

下图以 F20 为例显示转向柱开关中心的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
电子变速箱控制系统 (EGS) |
2 |
前部配电器 |
3 |
前部车身电子模块 (FEM) |
4 |
前部车身电子模块(FEM)上的保险丝 |
5 |
右侧换档拨片 |
6 |
多功能方向盘右侧开关组 |
7 |
喇叭按钮 |
8 |
多功能方向盘左侧开关组 |
9 |
左侧换档拨片 |
10 |
方向盘加热开关 |
11 |
基于摄像机的驾驶员辅助系统 (KAFAS) |
12 |
组合仪表 (KOMBI) |
13 |
碰撞安全模块 (ACSM) |
14 |
方向盘加热装置及温度传感器 |
15 |
远光灯辅助 (FLA) |
16 |
振动执行器 |
17 |
方向盘电子控制装置 |
18 |
驾驶员安全气囊 |
19 |
转向柱开关中心 |

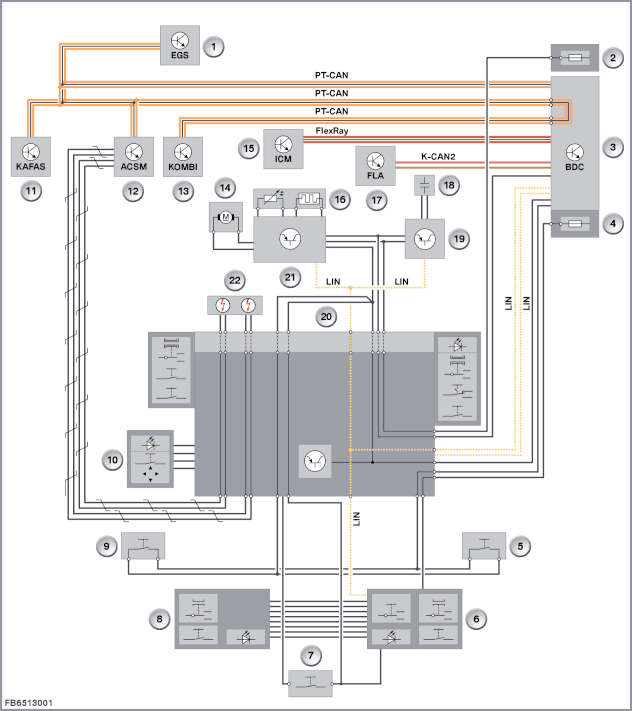

下图以 F15 为例显示转向柱开关中心的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
电子变速箱控制系统 (EGS) |
2 |
前部配电器 |
3 |
车身域控制器 (BDC) |
4 |
车身域控制器 (BDC) 上的保险丝 |
5 |
右侧换档拨片 |
6 |
多功能方向盘右侧开关组 |
7 |
喇叭按钮 |
8 |
多功能方向盘左侧开关组 |
9 |
左侧换档拨片 |
10 |
方向盘加热及转向柱调整装置开关 |
11 |
基于摄像机的驾驶员辅助系统 (KAFAS) |
12 |
碰撞安全模块 (ACSM) |
13 |
组合仪表 (KOMBI) |
14 |
振动执行器 |
15 |
一体式底盘管理系统 (ICM) |
16 |
方向盘加热装置及温度传感器 |
17 |
远光灯辅助 (FLA) |
18 |
接触识别传感器 |
19 |
接触识别系统电子装置 |
20 |
转向柱开关中心 |
21 |
方向盘电子控制装置 |
22 |
驾驶员安全气囊 |
在更新转向柱开关中心,或对转向柱进行作业时,必须小心从事,遵守维修说明。
在转向柱开关中心内不再安装任何转向角传感器。更换转向柱开关中心后,无需调校转向角传感器。
