如果冷暖空调只有一个脚部空间温度传感器，则直接测量驾驶员侧脚部空间通风通道风门上的鼓风温度。
脚部空间温度传感器直接与冷暖空调控制单元相连。
冷暖空调控制单元根据这一信息调节相应的风门马达。
脚部空间温度传感器是一个热敏电阻或 NTC 电阻 ("NTC" 表示 "负温度系数")。可通过热敏电阻将 ”温度” 变量转变成电气系统可以分析的 ”电阻” 变量。温度较高时热敏电阻内导电材料的导电性比温度较低时好。也就是说：电阻随温度升高而降低。

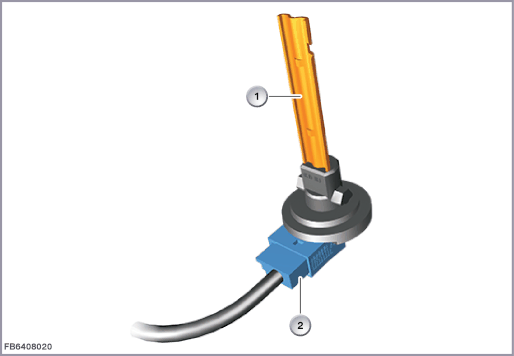

下图所示为脚部空间温度传感器，以 F25 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
脚部空间温度传感器 |
2 |
2 芯插头连接 |

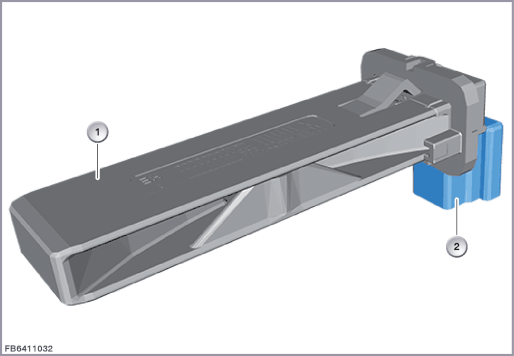

下图所示为脚部空间温度传感器，以 F20 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
脚部空间温度传感器 |
2 |
2 芯插头连接 |
冷暖空调控制单元向脚部空间温度传感器供应 5 V 电压。
为了互相补偿内部温度作用，在此为热敏电阻提供较低的电流。因此外部环境温度对电阻值有决定性影响。
| 索引 |
说明 |
|---|---|
| 1 |
热敏电阻 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 5 V |
供电电压 |
| 总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
热敏电阻上的任何温度变化都会导致电压信号变化。分析在冷暖空调控制单元中进行。
| 索引 |
说明 |
|---|---|
| 1 |
摄氏温度 (°C) |
| 2 |
热敏电阻特性线 |
| 3 |
电阻器（千欧 kΩ） |
注意脚部空间温度传感器的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
5 V |
| 温度范围 |
-40 至 85 °C |
| 电阻范围（测量范围） |
1.2 至 100 kΩ |
脚部空间温度传感器失灵时，预计会出现以下情况：
冷暖空调控制单元中有故障记录
冷暖空调控制单元的替代值：20 °C
保留印刷错误、内容疏忽以及技术更改的可能性。
