后行李箱盖自动操作装置报警蜂鸣器

当后行李箱盖通过后行李箱盖提升机构驱动装置关闭时，后行李箱盖提升机构报警蜂鸣器发出声音信号。

就国家规格，声音信号仅当后备箱盖通过下列操作点关闭时发出：

• 车内后行李箱盖按钮：

  信号输出仅对于美规车型：

• 识别传感器或遥控器

  信号输出仅对于美规车型：

• 无接触的后行李箱盖打开装置配有功能增强的无接触的后行李箱盖关闭装置：

  信号输出对于所有的国家规格

  自 2013 年 7 月起用于所有车型系列：当车辆配有无接触的后行李箱盖打开装置时，后行李箱盖也可以无接触的关闭。

提示！ 后行李箱盖提升机构报警蜂鸣器的安装位置取决于车型系列。正确的安装位置可以通过活窗在电路图上调出！

关闭后备箱盖的要求包括相应的控制单元通过操作点的按钮信号。控制单元，例如车身域控制器 (BDC) 或前部车身电子模块 (FEM) 读取按钮信号并并将要求作为信息发送给数据总线。

后行李箱盖提升机构(HKL)控制单元控制后行李箱盖提升机构驱动装置，以关闭后行李箱盖。另外，后行李箱盖提升机构(HKL)控制单元通过信号线控制后行李箱盖提升机构报警蜂鸣器。

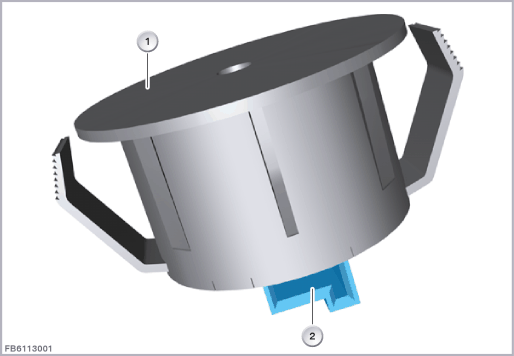

下图以 F15 为例显示后行李箱盖提升机构报警蜂鸣器。

后行李箱盖提升机构报警蜂鸣器通过一个 2 芯插头连接与车载网络连接。

后行李箱盖提升机构(HKL)控制单元通过信号线控制后行李箱盖提升机构报警蜂鸣器。

线脚布置

注意后行李箱盖提升机构报警蜂鸣器的下列标准值：
