温度传感器连接到了数字式柴油发电子装置 (DDE) 上。DDE 控制单元监控 SCR 废气触媒转换器前的废气温度。
数字式柴油机电子伺控系统(DDE)通过 PT-CAN 将计算出的尿素 - 水混合物数量请求及启用信号传输至 SCR 控制单元。考虑到温度变化过程和负荷变化，根据负荷情况(流量和废气温度)计量尿素 - 水混合物。
DDE 必须确保废气温度足够高，必要时必须执行提高废气温度的措施。可达到的 NOx 转换率取决于 SCR 废气触媒转换器内的温度。
进行温度记录时，使用的是与温度有关的电阻器。该电路包括一个分压器，可对其测量与温度有关的电阻值。通过温度传感器特有的特性线转换成温度值。温度传感器中安装有一个热敏电阻 (NTC)，其电阻值随温度的上升而下降。此电阻值根据温度在 96 kΩ 至 32 Ω 的范围内变化，对应于 -40 °C 至 800 °C 的温度。

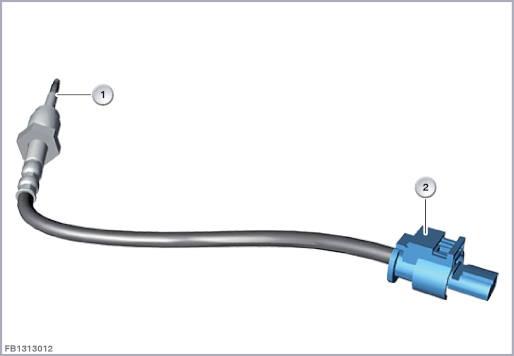

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
SCR 废气触媒转换器前温度传感器 |
2 |
2 芯插头连接 |
SCR 废气触媒转换器通过一个 2 芯插头连接进行连接。
传感器由发动机控制提供接地电压。
| 索引 |
说明 |
|---|---|
| 1 |
温度传感器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
废气温度信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31，电子接地线 |

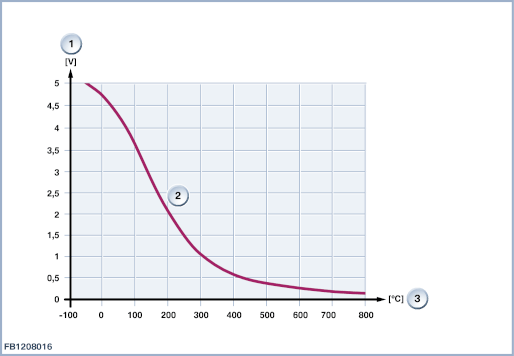

温度传感器的电阻随着温度在 96 kΩ 至 32 Ω 的范围内变化。对应于 -40 °C 至 800 C 的温度。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信号电压 |
2 |
热导体 (NTC) 特性线 |
| 3 |
温度 |
注意温度传感器的下列标准值：
| 参数 |
值 |
|---|---|
| 温度传感器电压范围 |
0.15 至 4.95 V |
| 响应时间 |
小于 25 s |
| 废气温度分辨率 |
约 1 °C |
| 最大输出电流 |
10 mA |
| 温度范围 |
-40 °C 至 800 °C |
SCR 废气触媒转换器失灵时，预计将出现以下情况：
在发动机控制单元中记录故障代码
保留印刷错误、内容疏忽以及技术更改的可能性。
