用智能测量接口盒 R2（IMIB）可以在车内进行 USB 连接测试。为此可在 IMIB 中进行两个测试。在负载测试时涉及到 USB 连接的电气测试，检查的只是车辆方面的供电和 USB 连接的电流强度。在 媒体测试 时使用通过 USB 在车辆中播放的不同媒体文件。
提示：作为辅助工具的 USB 测试可用于 BMW Group 的车辆诊断。其他 USB 组件（计算机、数据记录载体、附件等等）的测试不可靠，并且 IMIB 可能持续损坏。只有当成功完成两个测试时，受检查的 USB 连接才能完全可运转。在手套箱内的 USB 接口上只能进行针对电压和电流的负荷测试（无媒体测试）。如果 不能 成功执行其中一次测试，则执行 ISTA 的车辆诊断！只有在完整诊断之后才能确保结算进行。
为了能成功完成 USB 测试，必须注意下列边界条件。
在 IMIB 上安装当前软件和软件更新。
蓄电池充电器已连接。
点火开关接通。
USB 电缆连接到 IMIB (USB 电缆尚未与车辆相连接！)
提示：仅能通过 IMIB 供货范围内包括的 USB 电缆进行 USB 测试。需要直接在车辆的 USB 连接上进行 USB 测试！未使用电缆延长、USB-Hub 等等。
在说明中列举的示例涉及到 BMW 车辆的检测。在 MINI 或 Rolls-Royce 车辆上，该系统的操作相同。
进行 USB 测试需遵循以下步骤：

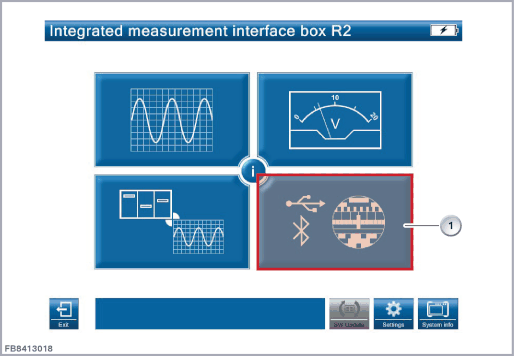

在 IMIB 上开始菜单中选择右下菜单选项。在以下屏幕显示中选择菜单项 <USB 测试>。
| 1 |
蓝牙、USB 和视频测试菜单选项 |

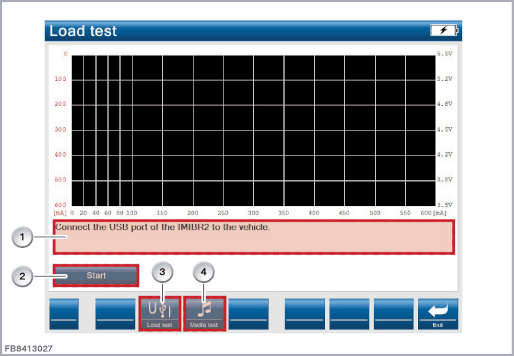

在 IMIB 显示器的下部区域内可以在 <负荷测试> 和 <媒体测试> 之间切换。
| 1 |
注解栏 |
| 2 |
按钮 <启动> |
| 3 |
按钮 <负荷测试> |
| 4 |
按钮 <媒体测试> |

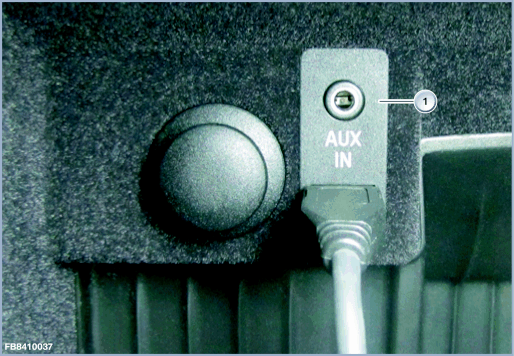

插入 USB 电缆到车辆的 USB 连接中。
在 IMIB 显示器的下部区域内切换到 <负荷测试>。
按压 <启动>，以便启动负载电流和电压的测试。
在测试期间，USB 连接的负载电流逐步升高，同时测量 USB 连接的电压。这些值将在 IMIB 显示器中用图像显示出来并记录在显示范围内。
| 1 |
从 USB 连接中输出的负载电流。 |
| 2 |
从 USB 连接中输出的电压。 |
| 3 |
IMIB 要求的负载电流。 |
| 4 |
电压走势 (绿色线) |
| 5 |
电流曲线（红线） |
提示：
在显示范围内显示并记录测量的当前状态。

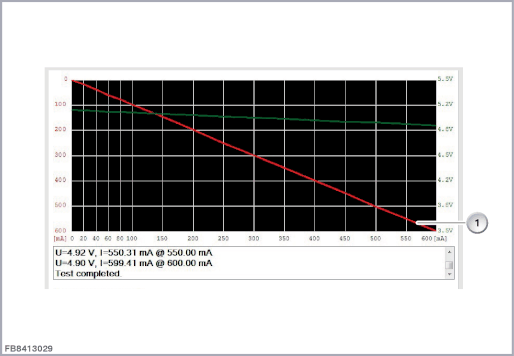

在下列图像中，当负载电流为 500 mA 时，USB 电压为 4.92 V。
绿线表示在负载提升过程中的电压走势。
红线（1）表示 IMIB 要求的电流。
在约 5 秒后自动结束测试。
USB 测试期间无电压或无电流
如果未连接 USB 线或车辆中的 USB 接口不提供电压，则无法在 IMIB 内进行 USB 模块的初始化设置。这可以通过 IMIB 显示屏上的信息表示出来。
故障查询：
检查 IMIB 和车辆之间的 USB 电缆连接。
检查车辆中的导线和插头连接。
检查 USB 连接。
检测控制可设码单元。
检测保险丝。
USB 测试时，导线电阻过高

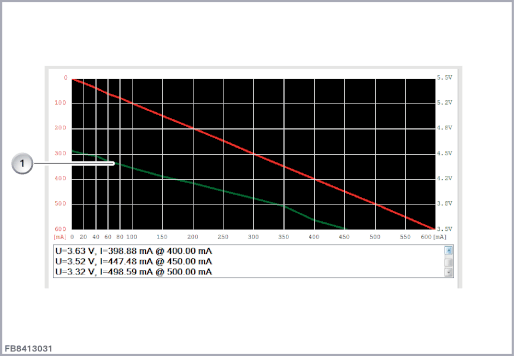

在所显示的图像中，绿色线 (1) 的曲线进程明显下降。（500 mA 时电压低于 3.9 V）
提示：对于一些 USB 设备，4 V 的电压不足以确保功能执行。但是该车辆无故障！在这种情况下使用其他的 USB 设备。
故障查询：
检查 IMIB 和车辆之间的 USB 电缆连接（使用其他 IMIB 的可能替代电缆）。
检查 USB 连接。
检查车辆中的导线和插头连接。
USB 测试时的过载

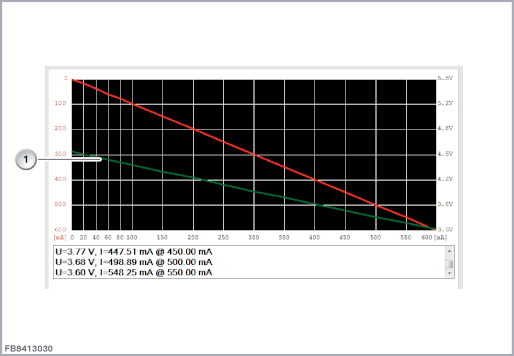

车辆没有准备好供应需要的电流。电压（1）崩溃且电流因此受限。
故障查询：
可能客户方面在车辆的 USB 连接上连接了一个 USB-Hub (配电器)。需要直接在车辆的 USB 连接上进行 USB 测试！
检查 USB 连接。
检查车辆中的导线和插头连接。
检测控制可设码单元。
提示：如果测试 不 成功，则执行 ISTA 的车辆诊断！
IMIB 可使用经由 USB 的不同媒体文件。
下图作为示例显示示意图。

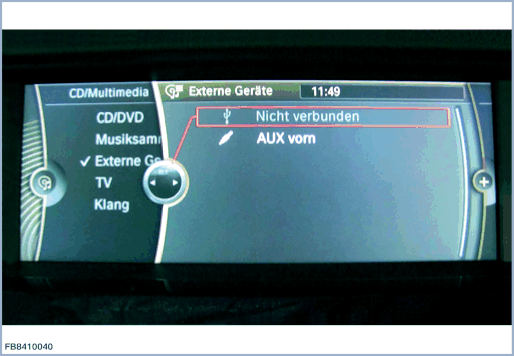

在车辆中通过控制器在菜单 CD/多媒体 进行选择。
此后选择 外部设备。
在 IMIB 显示器的下部区域内切换到 <媒体测试>。将 USB 线与 USB 接口连接。
按压 <启动>，以便启动媒体测试。

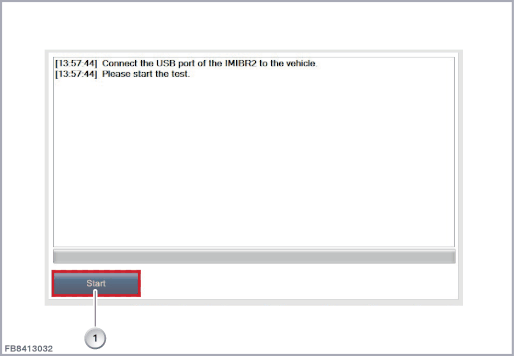

| 1 |
按钮 <启动> |
提示：在设备之间尚未激活任何数据连接。车辆尚未起动 USB 连接。在车辆的显示器中，设备尚未明显的表现出来。
如果此位置上的测试在约 3 分钟以后中断，则说明车辆中的 IMIB 报告没有成功。
提示：如果测试 不 成功，则执行 ISTA 的车辆诊断！
如果连接成功，媒体测试期间在 IMIB 的显示器中出现下列图像。本车辆识别到 IMIB。
在测试期间 IMIB 显示屏上持续显示电压值。
在车辆的显示器中将作为连接设备显示名称为 IMIB SOUND 的 IMIB。
{IMIB SOUND} 必须通过控制器选择，以便显示和播放音乐文件。检查车辆中的音量调节。共有 3 种媒体文件和带内容的子目录（{SubDir}）。为了找到子目录，先选择 {IMIB SOUND}，然后选择 搜寻目录。在带 COMBOX 的车辆上另外还以图像显示有关于媒体说明 (类型 - 唱片集和曲目) 的音乐封面信息。
该测试持续约 3 分钟并在 IMIB 显示器的绿色条旁识别到检测进度。另外必须能够在 3 分钟之内把车辆内的音乐文件播放完。此处必须注意车辆的音量调节！
提示：在测试结束以后，车辆与 IMIB 间的数据连接也会自动停止。IMIB 将不再作为 IMIB SOUND 在车辆的显示器中显示。

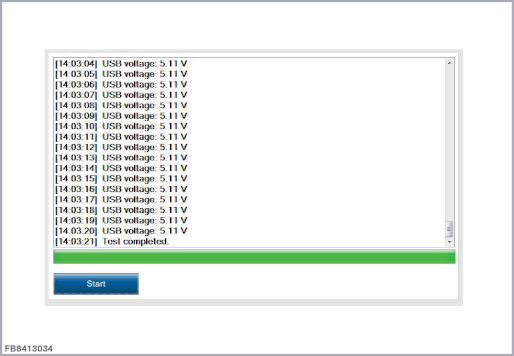

媒体测试无故障
如满足以下测试条件：
电压处于定义的界限以内 (大约或等于 4.75V)
数据连接成功
通过显示 测试结束 结束成功进行的测试。
正在进行的检测的中断

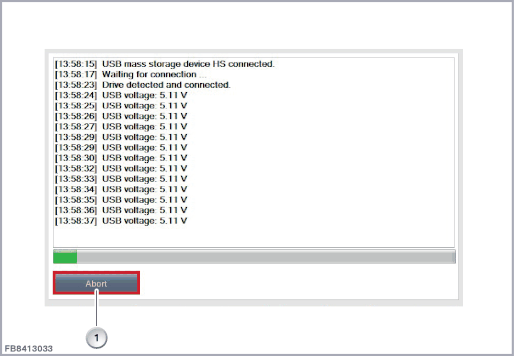

用户可以通过按钮 <停止> 取消正在进行的测试。如果测试被中断，就不会有结果。IMIB 显示屏上显示相应信息。测试必须完整进行，以便获得测试结果。
| 1 |
按钮 <停止> |

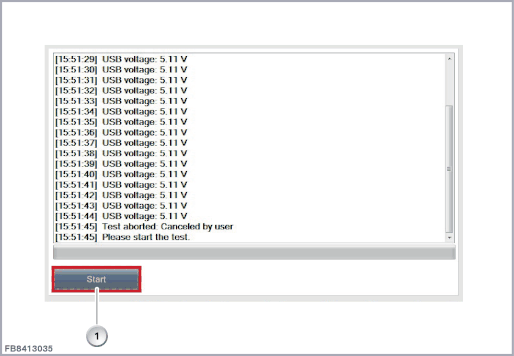

| 1 |
按钮 <启动>，用于重复媒体测试 |
保留印刷错误、内容疏忽以及技术更改的可能性。
