WLAN 天线是数字式数据传输的发射和接收天线，用于将具备 WLAN 功能的终端设备与车辆连接。通过一个集成的 WLAN 无线热点可以将不同设备(例如智能电话)经由 WLAN 与车辆无线连接。
WLAN 天线通过天线导线直接与主机相连。
车辆中的 WLAN 连接可持久通过车辆中的中央信息显示器 (CID) 退出工作状态。这一点在诸如法律规定不允许使用 WLAN 的国家是必需的。
WLAN 是一种新的短距离无线电标准，可使多个具有 WLAN 接口的装置同时相互通信。
通过 WLAN 可以传输语音和数据。

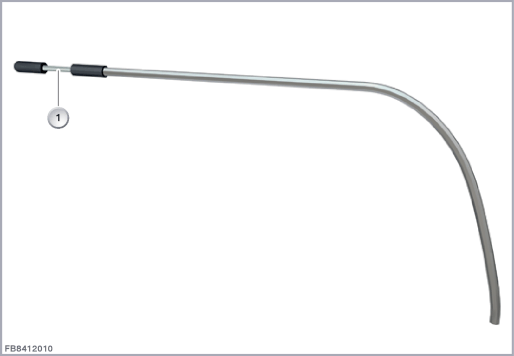

下图以简化方式显示一个 WLAN 天线。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
WLAN 天线 |
无线局域网天线通过天线导线与主机相连。
| 索引 |
说明 |
|---|---|
| 1 |
WLAN 天线 |
线脚布置
| 线脚 |
说明 |
|---|---|
| ANT |
信号线 |
| 屏蔽 |
屏蔽 |
主机上未插上天线导线时，预计将出现下列情况：
主机中的故障记录
如要对 WLAN 连接进行功能检查，可用集成测量接口盒 (IMIB) 所提供的 WLAN 检查功能。WLAN 检测可通过常规诊断进行，或不采用该方式，而只通过智能测量系统接口盒(IMIB)进行。
路径：功能结构 车身 音频运行、视频运行、导航、电话（MOST 环形结构） 电讯 系统检查
