Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH)

Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 接收机头的音频信号。该音频信号以数字方式进行准备，然后通过车辆中的扬声器，以无级调节的音量进行播放。

功能描述

Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 是一个带有均衡器和车辆专用调音的数字式 8 通道放大器。所用信道数量和放大器功率与车型系列有关：

举例：

为了进行控制、设码和诊断，将 Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 连接到 K-CAN 上。原则上，Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 可以编程，但是已经由制造商在工厂进行了预编程。

音频信号以模拟形式从主机传送至高保真放大器。内部数字式均衡器通过设码来适应特定车辆的音频信号。使用 iDrive 时，不提供均衡器。通过相应信道将合适且加强了的音频信号分发至扬声器。

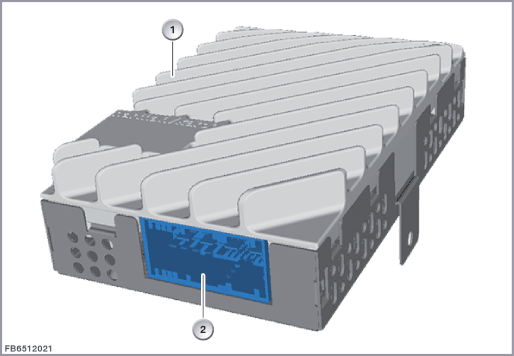

索引

说明

索引

说明

1

Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH)

2

42 芯插头连接（音频信号接口、K-CAN、控制信号和供电）
结构及内部错接

通过 42 芯插头连接使 Harman Kardon (哈曼卡顿) 高保真功率放大器(AMPH) 和车载网络相连。

高保真放大器是 K-CAN 上的总线用户。

高保真功率放大器通过总线端 30B 供电。

索引

说明

1

Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH)

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

标准值

注意 Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 的以下标准值：

参数

值

供电电压

9 至 16 V

声压

> 104 dB 从 50 Hz 起

带宽

30 Hz 至 20 kHz

线性

± 4,5 dB

温度范围

-40 至 85 °C
诊断提示
部件失灵

与 Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 的通信失败时，进行标准检测 (整体测试模块)。存在某个控制单元内部故障时，预计将出现以下情况：

部件的功能检查

可以通过诊断系统进行 Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 的功能检查。

路径：功能网 > 车身 > 音频播放、视频运行、导航、电话 (MOST 环形结构) > 音频播放 > 高保真扬声器系统

维修说明

Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 可以设码和编程。更换 Harman Kardon (哈曼卡顿) 高保真功率放大器 (AMPH) 后，必须对其进行编程。
