电动风扇断电继电器

发动机控制系统控制电动风扇。发动机控制系统通过总线端 Kl. 30 经一个电动风扇断路继电器切换供电。

提示！

视电动风扇规格不同，安装了以下继电器：

  • 电动风扇的断路继电器功率可达 600 瓦特

  • 电动风扇的断路继电器功率超过 800 瓦特

提示！

注意电路图上活窗上方的电动风扇断路继电器安装位置！
功能描述

发动机控制单元控制着电动风扇断路继电器。从而将总线端 Kl. 30（供电电压）切换到电动风扇断路继电器。

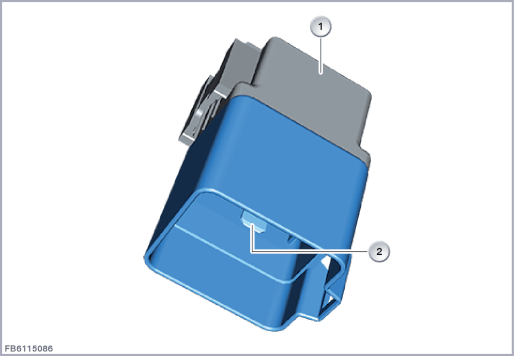

下图显示功率达 600 瓦特的电动风扇断路继电器示例。

索引

说明

索引

说明

1

电动风扇断电继电器

2

4 芯插头连接

下图显示功率超过 800 瓦特的电动风扇断路继电器示例。

索引

说明

索引

说明

1

电动风扇断电继电器

2

Kl. 30 和电动风扇的电源连接

3

2 芯插头连接
结构及内部错接

机械式继电器按照电磁铁原理工作。励磁线圈内的电流将产生一个穿过铁磁芯的磁流。在其边上，是一个活动支承的，同样是铁磁性的电枢。在空气间隙上，形成了对于电枢的作用力，以切换触头。一旦线圈不再被激励，电枢便会通过弹力被复位到初始位置。

索引

说明

1

励磁线圈

2

开关触点

线脚布置

线脚 Pin

说明

Kl. 30

总线端 Kl. 30，供电

总线端 Kl. 30B

总线端 KI. 30B 基础运行

SIG

通过发动机控制单元控制励磁线圈

SIG2

电动风扇供电
标准值

注意电动风扇断路继电器的下列标准值：

参数

值

供电

9 至 16 V

响应时间

4 mS

温度范围

-40 °C 至 85 °C
诊断提示
部件失灵

电动风扇断路继电器失灵时，预计将出现以下情况：

一般提示

用诊断系统无法进行电动风扇断路继电器功能检查。
