Clubman 在尾部配备了 2 扇双叶门。每扇双叶门都有单独的车门锁。
车门锁装备有熟悉的闭合元件旋转锁销和掣子。可以通过外拉手中的一个按钮来解锁车门锁。
首先必须打开右侧双叶门。随后可以打开左侧双叶门。
同样也可以通过遥控钥匙操作双叶门。按住遥控按钮大约 1 秒。双叶门的右侧将会打开。再次按住遥控按钮大约 1 秒。双叶门的左侧将会打开。
 |
提示！ 为双叶门提供了一种非接触式尾箱门开启功能。第一次操纵打开右侧双叶门。第二次操纵打开左侧双叶门。 |
两个按钮安装在左侧和右侧双叶门的外拉手中。操纵右侧按钮解锁右侧双叶门。接着，操纵左侧按钮解锁左侧双叶门。
通过一根空气压力挺杆来支持双叶门的开启。
双叶门按钮发送信号给车身域控制器 (BDC)。因此，BDC 控制单元可解锁双叶门。

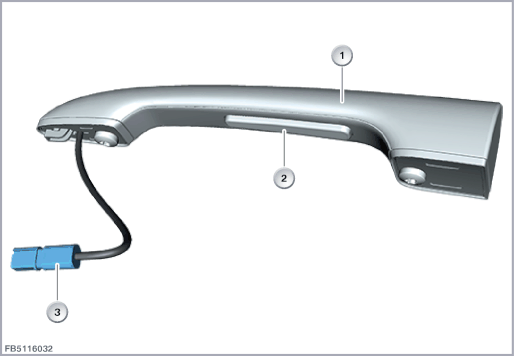

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
右侧双叶门按钮 |
2 |
3 芯插头连接 |
两个按钮通过一个 2 芯插头连接与车身域控制器连接。
首先，应打开右侧双叶门。
| 索引 |
说明 |
|---|---|
| 1 |
左侧或右侧靠背遥控解锁按钮 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
左侧或右侧靠背遥控解锁按钮 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
遵守左侧和右侧双叶门按钮的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至16 V |
| 额定电流 |
10 mA |
| 温度范围 |
-30 至 80 °C |
双叶门车门锁失灵时，预计将出现下列情况：
车身域控制器(BDC)中的故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
