车外门把手电子装置用作无钥匙便捷上车及起动系统的操作点。借助车门外拉手中的按钮连同便捷进入功能可以安全锁定、解锁和开启车辆。
随身携带识别传感器便足够，比如在裤子口袋内。
车身域控制器 (BDC) 控制进入车辆（中控锁）。此外 BDC 控制单元还可控制对于车辆的操作（例如钥匙识别、电子禁启动防盗装置、允许车辆起动）。
在前车门的车门外拉手中安装了车门外拉手电子装置。每个车外门把手电子装置都直接连接到 BDC 控制单元。
借助 BDC 控制单元上的接线图可将输入信号分配给每个车外门把手电子装置。因此每个车外门把手电子装置都发送相同的信号。
车门外拉手电子装置中的按钮向 BDC 控制单元发送以下信号：
解除联锁：按下驾驶员侧或前乘客侧车门把手上的按钮。
联锁：按下驾驶员侧或前乘客侧车门把手上的按钮。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

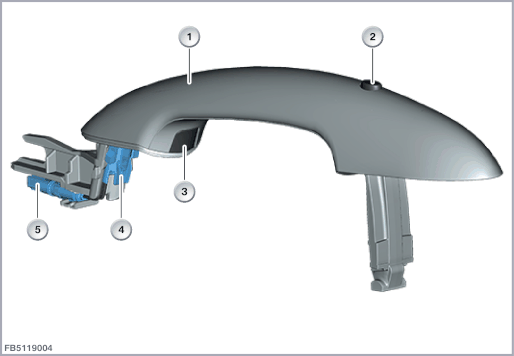

| 1 |
外拉手 |
2 |
按钮用于上锁和解锁 |
| 3 |
前景照明 |
4 |
2 芯插头连接 |
| 5 |
2 芯插头连接 |
车外门把手电子装置通过一个 2 芯插头连接与车载网络相连。
BDC 控制单元为每个车门外把手电子装置提供一个数据导线自有输入端。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
车外门把手电子装置 |
2 |
按钮用于上锁和解锁 |
| 3 |
电阻 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，接地 |
| SIG |
用于 BDC 控制单元的数据导线 |
请注意车外门把手电子装置的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
无法继续通过诊断系统对车外门把手电子装置进行功能检查。
