后部车后灯包含以下部件：
驾驶员侧后部和前乘客侧后部阅读灯
用于环境照明的发光二极管（可选）
驾驶员侧后部的阅读灯按钮
前乘客侧后部的阅读灯按钮
针对后部车内灯将描述以下功能：
后部阅读灯
前部车内灯读取后部阅读灯按钮的按钮信号。
按下阅读灯按钮，可更改开关状态。由于状态变化，所选择的阅读灯会被前部车内灯打开或关闭。
车身域控制器（BDC）也接收用电器断开的状态。阅读灯将通过用电器断开被关闭。
后部环境照明（可选）
用于氛围灯的 3 个发光二极管直接通过前部车内灯控制。

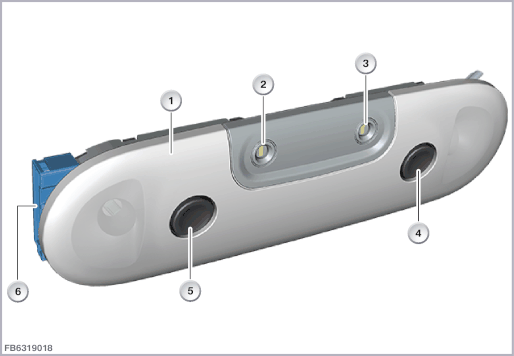

显示的后部车内灯带有车灯套件选装配置而不带氛围灯
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后部车内灯 |
2 |
左侧阅读灯 |
| 3 |
右侧阅读灯 |
4 |
右侧阅读灯按钮 |
| 5 |
左侧阅读灯按钮 |
6 |
10 芯插头连接 |
后部车内灯通过一个 10 芯插头连接与车载网络相连。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后部车内灯 |
2 |
垂直照明 |
| 3 |
左侧阅读灯 |
4 |
右侧阅读灯 |
| 5 |
阅读灯按钮 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
氛围灯信号 1 |
| SIG2 |
氛围灯信号 2 |
| SIG3 |
氛围灯信号 3 |
| SIG4 |
左侧阅读灯信号 |
| SIG5 |
右侧阅读灯信号 |
| SIG6 |
阅读灯按钮信号 |
| 总线端 Kl. 31E |
总线端 KL31E |
注意后车内灯的以下标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
无法通过诊断系统对后部车内灯进行功能检查。
