61 13 ... Micro Power Quadlock (MPQ) 触点接头的压线

需要的专用工具：

  • 61 4 320

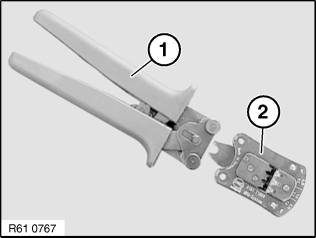

夹钳 61 4 321(1)与线钳套件  61 4 320 中的压线钳头 61 4 325(2)结合使用，可压紧 MPQ 触点接头。
提示：

压紧握柄后，夹钳 (1) 将自动打开直到达到极限位置。


打开夹钳 (1)。
提示：

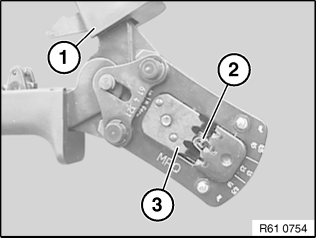

要特别谨慎地将触点接头 (2) 置入压线钳头 (3) 的适用于该导线截面的凹口内。注意精确定位。


把 MPQ 触点接头 (2) 插入压线钳头 (3)中。
压紧夹钳 (1) 过一个卡槽。
提示：

注意 剪切电缆并除去绝缘层时的工作步骤。

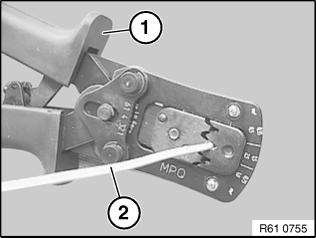

把剥离绝缘层的电缆 (2) 导入。
完全夹紧夹钳 (1)。
打开夹钳 (1) 并取出电缆 (2)。
注意！

检查触点接头压线是否正确。
