61 13 ... Micro Quadlock System (MQS) 触点的压线

需要的专用工具：

  • 61 4 320

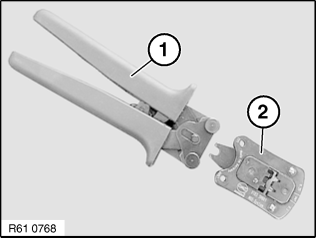

夹钳 61 4 321(1)与线钳套件 61 4 320 中的压线钳头 61 4 324(2)结合使用，可压紧 MPQ 触点接头。
提示：

压紧握柄后，夹钳 (1) 将自动打开直到达到极限位置。

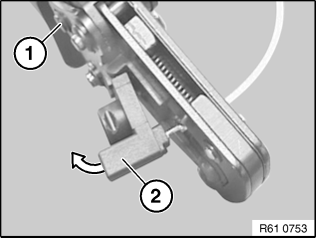

打开夹钳 (1)。

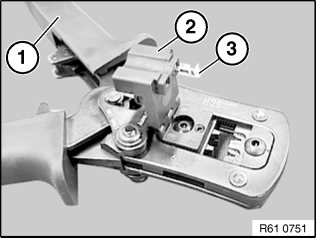

翻起触点支架 (2)。
将 MQS 触点 (3) 插入触点支架 (2) 内。
翻回触点支架 (2)。
提示：

注意 剪切电缆并除去绝缘层时的工作步骤。

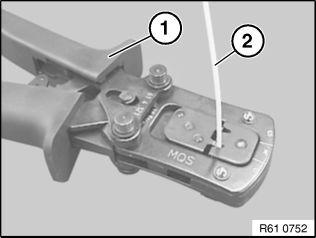

压紧夹钳 (1) 过一个卡槽。
把剥离绝缘层的电缆 (2) 导入。
完全夹紧夹钳 (1)。
打开夹钳 (1)。
略微打开触点支架 (2) 并把 MQS 触点小心地取出。
注意！

检查触点压线是否正确。
