66 31 010 关于 ACC 调节装置的提示
提示：

发展 ACC 调节装置，用于检测和调整 ACC 传感器。需非常仔细的对 ACC 传感器进行调整，因为动态行驶轴线与整个体系的影响性之间有大于 0.1°的传感器设置偏差。



对于 ACC 调节装置的测量位置有前提条件

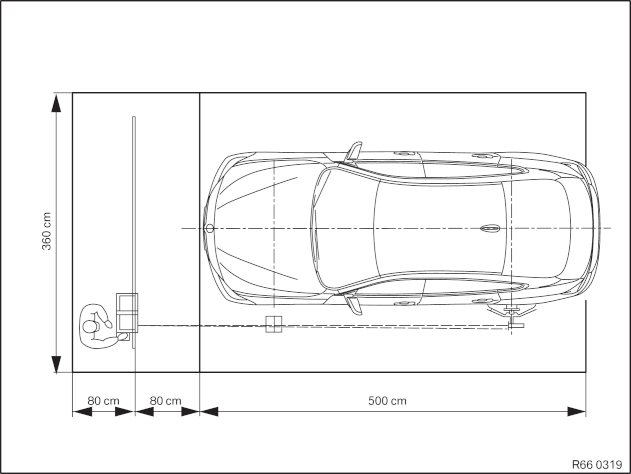

尺寸：
  1. 后视镜后部的灵活区域至少是 80 cm
  2. 后视镜到车辆的距离是 80 cm +/- 5 cm
    （后视镜到 ACC 传感器的距离是 100 cm +/- 5 cm）
  3. 工作位置的大小总共有 360 cm x 660 cm
隔板面积最大的不均匀：
-
隔板调节装置 ≤ 1 mm
-
隔板车辆 ≤ 10 mm

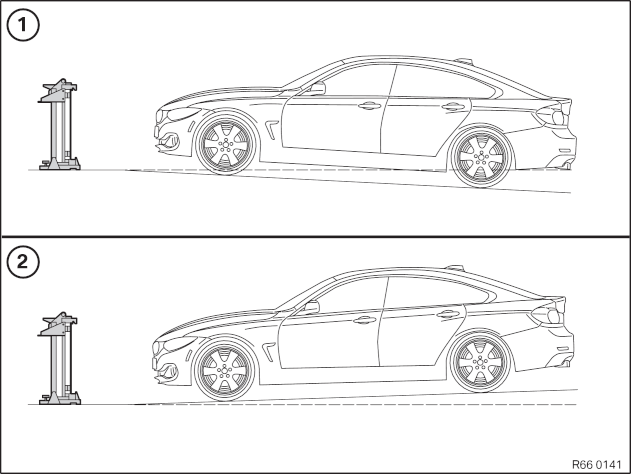

车辆隔板最大的倾斜角度：
-
倾斜的隔板最大是 3°，参见上部图像 (1)
-
上升的隔板最大是 1°，参见上部图像 (2)
提示：
ACC 调节装置的安装包括以下步骤（一次性过程）：
-
装配调节装置
-
装配导轨
-
测量位置上的基本设置调节装置
在每个 ACC 调节装置中都有一份详细的安装和操作说明。
