61 13 ... 插头套壳(收音机插头)，复合系统 MQS/MPQ

需要的专用工具：

  • 61 0 314
AMP 公司：插头套壳中可以安装下列不带单导线密封的触头：
-
MQS (Micro Quadlock System)
-
MPQ，宽 2.8 mm (Micro Power Quadlock)
-
MPQ，宽 5.2 mm (Micro Power Quadlock)
从收音机插头上拆卸 MPQ 触点接头：
沿箭头方向按压锁止件 (1)。
从收音机插头中拔出辅助锁扣 (2)。

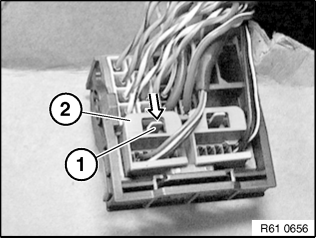

将专用工具 61 0 314(61 1 135)从侧面靠到触点接头上。
将专用工具 61 0 314 (61 1 135) 沿箭头方向按压。
将导线 (1) 连同插头触头从收音机插头 (2) 拉出。
从触点接头支架上拆卸 MQS 触点接头：

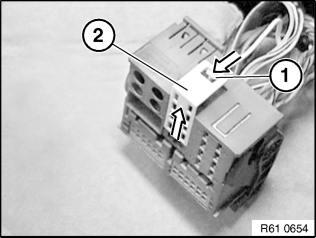

沿箭头方向按锁止件 (1)，从收音机插头中拉出壳体 (2)。

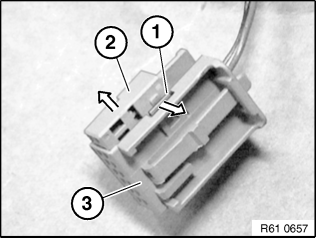

沿箭头方向按压锁止件 (1)。将触头支架 (2) 从壳体 (3) 中拉出。
提示：

通过拉出触头支架抬起插头的辅助锁扣。


提示：

以 8 芯插头套壳为例图示。

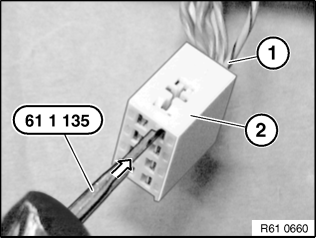

用小螺丝起子把触头支承件开口内的插头触头卡钩 (1) 向下压。
通过插座触头沿箭头方向拉钢丝直至辅助锁扣 (2)。
再次压下辅助锁扣 (1) 中的卡钩。将导线连同插头 (2) 整个从触头支架 (3) 拉出。
从触点接头支架上拆卸 MPQ 触点接头：
将导线 (1) 连同 MQS 触头从收音机插头拉出。

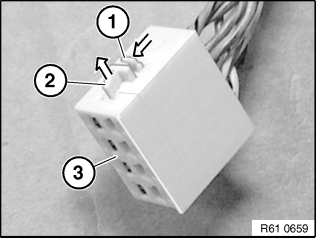

提起收音机插头上的锁止件 (2)。
从收音机插头上拉出触头支架 (3)。
沿箭头方向按压锁止件 (1)。

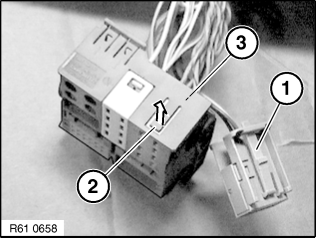

将辅助锁扣 (2) 沿箭头方向整个从触头支架 (3) 中拉出。

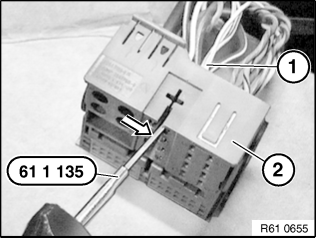

将专用工具 61 0 314(61 1 135)从内部，在触点接头旁压入触点接头支架(2)中。
将导线连同插头触头 (1) 从插头支架 (2) 拉出。
