51 31 ... “蜘蛛”车窗玻璃拆除
“蜘蛛”车窗玻璃拆除系统

1

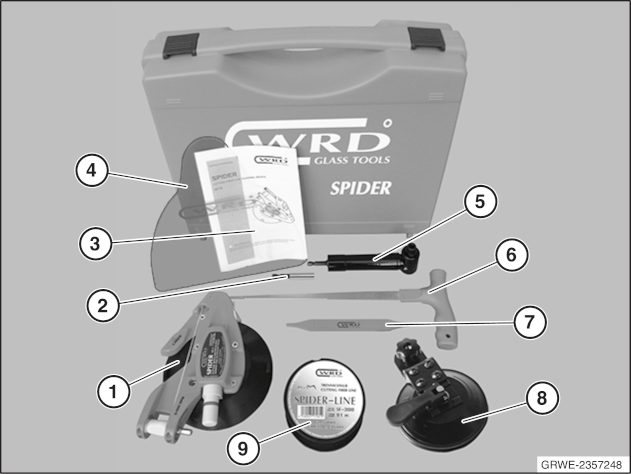

“蜘蛛”分离设备
6
穿绳器
2
批头架
7
放绳工具
3
操作说明
8
锚栓吸入装置
4
仪表盘保护
9
粘结分离绳
5
角变速箱


操作所需附件（不包含）：
电动螺丝刀/钻头带有至少 10.8 V 锂离子蓄电池或 18 V 镍镉蓄电池并具有可变速度。
提示：始终应用低速档设置。
提示：

通过“蜘蛛”拆除系统既可以减少损坏，也可以减少人机工程学和对健康有害的损伤。
参考说明：
参见售后服务辅助端口 (ASAP) - 售后服务 / 技术 - 修理厂设备 (Start BMW) - 修理厂设备商店或 www.bmwgroup.com


警告！

在装备安全气囊系统的车辆上操作时注意 安全提示 (有伤害危险)。


注意！

操作边缘锋利的工具和切割钢丝时要注意（头部安全气囊和车窗玻璃有损坏危险）。


注意！

为了使吸取件最佳地粘附在车窗玻璃上，要始终保持二者干燥与清洁。
吸取件不得安装在损坏的位置上(车窗玻璃的裂纹)。
必须始终润滑（心轴）轴承衬套。
为了自身的安全，始终戴防护眼镜和防护手套。


提示：

培训视频演示了拆卸挡风玻璃的方法。
培训视频不能代替维修手册。
培训视频不包括在更新服务范围内。
保留印刷错误、内容疏忽以及技术更改的可能性。


下列将举例说明挡风玻璃拆除的步骤。
工作进程中产生的偏差可以从车辆专用的维修说明 RA 中获悉。
概述

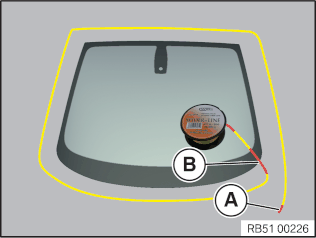

为了割断粘结剂条将应用大约 6.8 m 长的软线。
所应用的软线长度将通过一个大约 5 cm 长的红色短标记 (A) 加以识别。
软线伸到车窗玻璃外的一部分（大约 5 m）将通过一个红色长标记 (B)（大约 18 cm）加以识别。
安放标记的方式应确保软线从内至外延伸。
准备工作

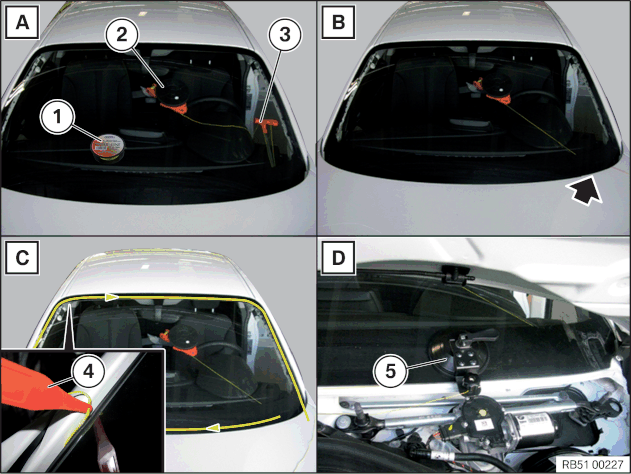

  1. 滚子 (1) 或分离器 (2) 的软线通过软线穿入器 (3) 从内使用粘结剂条冲孔，必要时保护内部区域。
  2. 拉出软线直至第一个红色标记（大约 18 cm 长）前。
  3. 将软线绕车窗玻璃四周，必要时使用牵引装置 (4)。
  4. 将锚栓吸入装置 (5) 固定在车窗玻璃外部，将软线固定在锚栓吸入装置 (5) 上。
必要时展开滚子 (1) 的软线直至第二个红色标记（大约 5 cm 长）并切割。
注意软线位于车窗玻璃下方的全部四个角点上。
检查软线未被夹子或车身挂住。
用胶带固定住车窗玻璃外部以防打滑。

穿入软线至分离器中

通常将查看到车厢内部的粘结剂条沿逆时针方向割断。
-

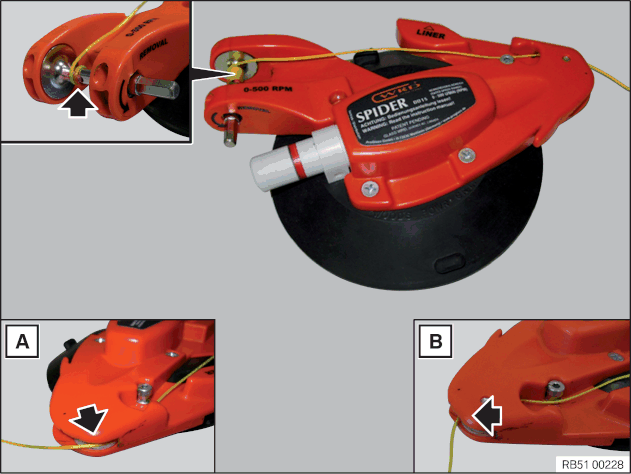

为此必须如图 A 中所示将软线穿入至分离器中。
当不方便接触时可能需要相反的切割方向（注意车辆专用的维修说明 RA）。
-
为此必须如图 B 中所示将软线穿入至分离器中。
将软线穿入并缠绕至线圈中，同时夹紧线圈末端。
当缠绕软线时必须保持分离器上的旋转方向。

分离过程

当软线位于粘结剂条的尖角内时，保证获得最佳的切割特性。角度过钝时，软线有扯断的危险。
为了达到合适的角度，必须相应定位分离器。

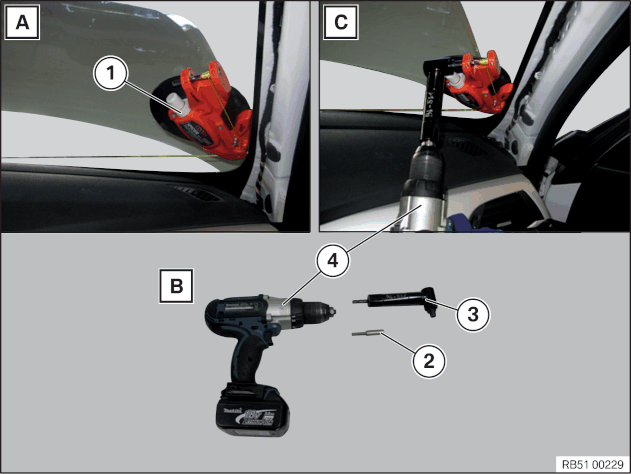

  1. 将分离器 (1) 固定在车窗玻璃右下角。
  2. 根据可接触性，在电动螺丝刀 (4) 上安装钻头夹持器 (2) 或圆锥齿轮 (3)。
  3. 将电动螺丝刀 (4) 放置到分离器 (1) 上并通过缠绕软线开始，注意分离器上的旋转方向。
必要时通过塑料罩遮盖饰板件。
带塑料罩的软线沿着锋利边缘位置伸展。
割断直至 A 柱下部区域前的粘结剂条。
往回旋转电动螺丝刀 (4) 大约 2 圈并取下。

分离过程

A.

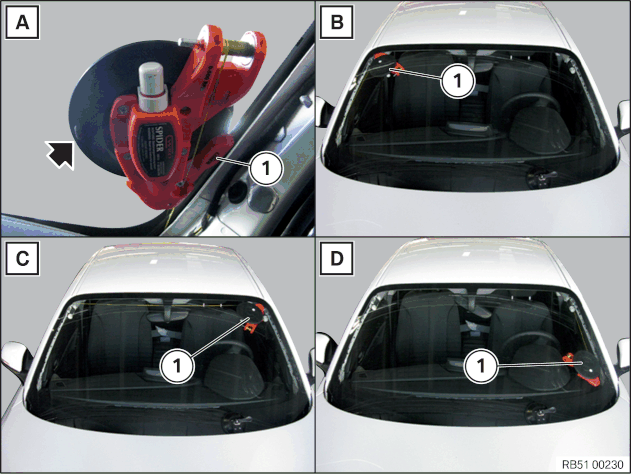

通过按压凸耳排放分离工具 (1) 上的真空度，从车窗玻璃中取下分离工具 (1)。
B.
如图所示转移分离工具 (1) 并缠绕软线直至分离工具 (1) 的位置前。
C./D.
其他转移点，重复模拟 B 的工作步骤。
当车窗玻璃明显凸起时，可能需要额外的转移点。

软线可以重复利用。多次使用软线时会增加断裂的危险。
当重复利用软线时必须注意是否有污物。
