11 00 039 检查所有气缸的气缸压力 (N63 N74 S63)

需要的专用工具：

  • 11 0 222
  • 11 8 732
  • 11 8 731
  • 2 410 242
-
读取 DME 故障代码存储器。
-
检查存储的故障信息。
-
清除故障
-
删除故障代码存储器
注意！

高压，有生命危险！
中断点火线圈的供电！


需要的准备工作：

  • 拆下 火花塞

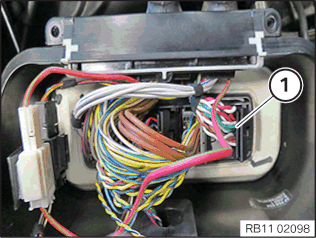

在 DME 控制单元（气缸列 1）上脱开连接喷油嘴的插头连接 (1)。
插图：N74O0
在 DME 控制单元（气缸列 2，如果安装的话）上脱开连接喷油嘴的插头连接 (1)。

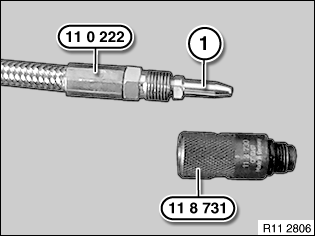

拧下专用工具  11 0 222 的尖部  (1)。
注意！

必须检查随后可看到的 Schrader 阀门安装是否牢固！

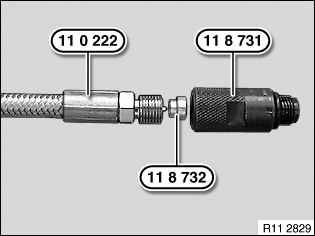

准备好专用工具  11 0 222 与  11 8 732 和  11 8 731。
将专用工具  11 0 222 用 10 Nm 的力矩旋到专用工具  11 8 731 上。
注意！

给专用工具  11 8 731 的螺纹上油！

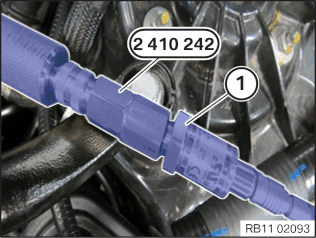

将专用工具  2 410 242 在专用工具 11 0 222 上与插旋式连接件连接。
将 100 Bar 传感器 (1) 用手使劲地旋到专用工具  2 410 242。
将 100 Bar 传感器 (1) 与智能测量系统接口盒相连。

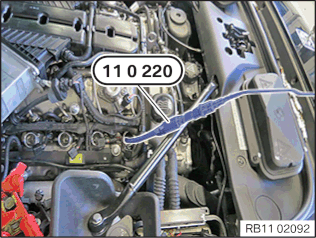

将专用工具 11 0 222 用手旋入火花塞线圈中。
  1. 将车辆与诊断系统相连。
  2. 选择服务功能“检查所有气缸的压缩”。
  3. 注意诊断说明。
插图：N74。
提示：

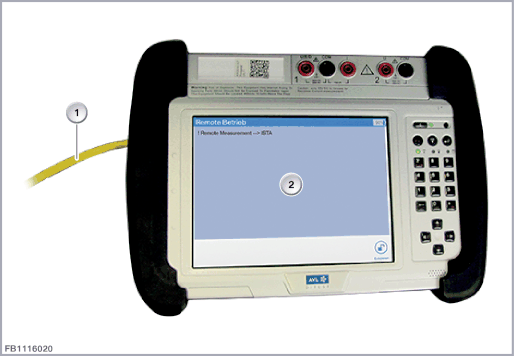

总是通过电源线 (1) 连接 IMIB (2)。


带有诊断的车辆
将 100 Bar 传感器 (1) 与智能测量系统接口盒相连。
注意诊断说明。
装配好发动机。
删除故障代码存储器。
