37 14 606
替换左侧或右侧后部垂直加速传感器 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
轮架上的垂直加速传感器
M6
更换螺栓。
10
Nm
用于
4
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 00 .. ... 用升降台抬起汽车 | |
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
零件
附加信息
37 14 606
替换左侧或右侧后部垂直加速传感器
（车辆诊断后）
（车辆诊断后）
有更多信息。
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
准备工作
1
–
拆卸外倾导臂盖板
松开螺母
1
。
取下外倾导臂盖板
2
。
核心任务
2
–

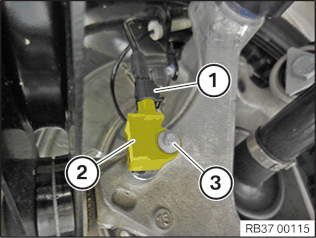

拆卸后部垂直加速传感器
解除联锁并脱开插头连接
1
。
松开螺栓
3
。
取下垂直加速传感器
2
。
3
–
安装后部垂直加速传感器
定位垂直加速传感器
2
。
更新螺栓
3
。
零件：
螺栓
拧紧螺栓
3
。
轮架上的垂直加速传感器
M6
更换螺栓。
10
Nm
连接插头
1
并锁紧。
后续工作
4
–
安装外倾导臂的盖板
将外倾导臂盖板
2
定位在外倾导臂上。
注意安装方向
3
。箭头显示了行驶方向。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
00.....
5
–
用升降台抬起汽车
6135...
5
–
有关 ESD 保护的提示 (静电放电)
