33 55 041
替换左侧或者右侧稳定杆的支撑杆
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
将稳定杆的支撑杆安装到外倾导臂上
M10
更换螺栓和螺母。
在标准位置拧紧。
接合力矩
56
Nm
转角
90
°
用于
3
稳定杆的支撑杆安装到稳定杆上
M12
更换螺母。
拧紧扭矩
100
Nm
用于
4
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
33 55 041
替换左侧或者右侧稳定杆的支撑杆
一般信息
准备工作
1
–
拆卸外倾导臂盖板
松开螺母
1
。
取下外倾导臂盖板
2
。
核心任务
2
–

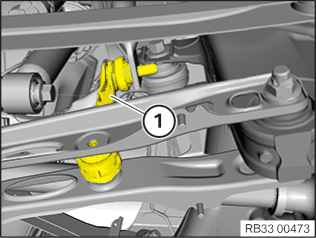

拆下稳定杆的支撑杆
松开螺母
3
。
松开螺母
2
。
拉出螺栓
1
。
将稳定杆的支撑杆
1
从稳定杆上松开并拆下。
3
–
安装稳定杆的支撑杆
定位稳定杆的支撑杆
1
。
更新螺栓
1
以及螺母
2
和
3
。
零件：
螺栓、螺母
安装螺栓
1
。
拧紧螺母
2
。
将稳定杆的支撑杆安装到外倾导臂上
M10
更换螺栓和螺母。
在标准位置拧紧。
接合力矩
56
Nm
转角
90
°
拧紧螺母
3
。
稳定杆的支撑杆安装到稳定杆上
M12
更换螺母。
拧紧扭矩
100
Nm
后续工作
4
–
安装外倾导臂的盖板
将外倾导臂盖板
2
定位在外倾导臂上。
注意安装方向
3
。箭头显示了行驶方向。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
