33 41 151
更换左或右后桥半轴的车轮轴承

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 8
车轮轴承安装到轮架上
M12
更新球形端面螺栓。
对角交叉拧紧球头螺栓。
必须严格遵守拧紧顺序，并且同时在所有球头螺栓上执行！
接合力矩
20 Nm
预紧力
140 Nm
松开所有的螺栓。
最大 45 °
接合力矩
120 Nm
转角
90 °
用于 9
制动盘安装到后轮毂上
M8
更换螺栓。
拧紧力矩
16 Nm
用于 9
制动钳安装到后轮架上
M12
更换螺栓。
拧紧扭矩
130 Nm
用于 11
导向螺栓（制动钳安装到制动器支架上）
M8x22
更换螺栓。
拧紧力矩
35 Nm
用于 12
轮罩盖
塑料螺母
拧紧力矩
2,6 Nm
用于 13
盖板装到外倾导臂上
M6
更换螺母。
6 Nm
用于 14
输出轴安装到车轮轴承上
M16
更新带肩螺钉。
接合力矩
210 Nm
旋转角
90 °
用于 16
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
用于 16
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm
用于 16
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm

专用工具概述

0 490 539 (00 9 322)
装配楔
用于 1
GRSW0093-10
概述
应用 （粘结剂用楔形件）
包含在工具/组件中 0 490 527
存放位置 单独
更新，通过
搭配
维修信息号 01 07 09 (530)
0 492 518 (36 1 300)
适配器
用于 1
GRSW3613-00
概述
应用 (车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号 01 27 04 (167)
组成部分
项号 BMW 订货号 更新，通过 名称 搭配
6 0 495 221 (36 1 323)
车轮螺栓
(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6 0 495 222 (36 1 324)
车轮螺栓
(代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6 0 495 223 (36 1 325)
车轮螺栓
(代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6 0 495 224 (36 1 326)
车轮螺栓
(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6 0 495 225 (36 1 327)
车轮螺栓
(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6 0 495 226 (36 1 328)
车轮螺栓
(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6 0 495 227 (36 1 329)
车轮螺栓
(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6 0 495 228 (36 1 331)
车轮螺栓
(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6 0 495 229 (36 1 332)
车轮螺栓
(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6 0 495 230 (36 1 333)
车轮螺栓
(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6 0 495 231 (36 1 335)
补充
不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6 0 495 232 (36 1 336)
标签
（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6 0 495 233 (36 1 339)
箱子
（箱子）包括布置图标签，不再以单件形式发货。
2 0 492 519 (36 1 301)
车轮螺栓
(代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2 0 492 520 (36 1 302)
车轮螺栓
(代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2 0 492 521 (36 1 303)
车轮螺栓
(代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2 0 492 522 (36 1 304)
车轮螺栓
(代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2 0 492 523 (36 1 306)
车轮螺栓
(代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2 0 492 524 (36 1 307)
车轮螺栓
(代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2 0 492 525 (36 1 308)
车轮螺栓
(代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2 0 492 526 (36 1 309)
车轮螺栓
(代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2 0 492 527 (36 1 311)
车轮螺栓
(代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2 0 492 528 (36 1 312)
车轮螺栓
(代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2 0 492 529 (36 1 313)
车轮螺栓
(代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2 0 492 530 (36 1 314) 0 495 224
车轮螺栓
（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 531 (36 1 315) 0 495 225
车轮螺栓
（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 532 (36 1 316) 0 495 226
车轮螺栓
（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 533 (36 1 317) 0 495 227
车轮螺栓
（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 534 (36 1 318) 0 495 228
车轮螺栓
（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 535 (36 1 319) 0 495 229
车轮螺栓
（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 536 (36 1 321) 0 495 221
车轮螺栓
（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 537 (36 1 322) 0 495 230
车轮螺栓
（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10 0 493 534 (36 1 305)
车轮螺栓
(代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245
2 413 317
导线扎带
用于 5 11
GRSW-2413317
概述
应用 成套导线扎带包括以下 3 个位置：ABV232 长：320 mm，颜色：红色 ABV250 长度：500 mm，颜色：红色 ABVS270 长度：665 mm，颜色：红色
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 01 47 15 (332)
2 472 903
套筒扳手
用于 7
GRSW-2472903
概述
应用 用于拆卸和安装车轮轴承螺栓连接的套筒扳手。避光膜包含在供货范围内。
包含在工具/组件中
存放位置 B6
更新，通过
搭配
维修信息号 01 15 19 (660)
2 344 011
工具
用于 16
GRSW-2344011
概述
应用 工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 08 08 12 (872)
备用工具:
0 495 221 (36 1 323)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 224 (36 1 326)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 225 (36 1 327)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 226 (36 1 328)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 227 (36 1 329)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 228 (36 1 331)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 229 (36 1 332)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 230 (36 1 333)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

更多信息

零件

附加信息

33 41 151
更换左或右后桥半轴的车轮轴承
一般信息
准备工作
1 –
拆下左后或右后车轮
▶ 拆下车轮
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。
当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。
以交叉方式松开车轮螺栓(箭头)并拆下车轮。
松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。
◀
2 –
将输出轴从车轮轴承松开
踩下制动踏板。
松开带肩螺钉 1 。
输出轴已从车轮轴承上松开。
3 –
拆卸外倾导臂盖板
松开螺母 1 。
取下外倾导臂盖板 2 。
4 –
松开制动摩擦片磨损传感器的电缆
注意
仅在右侧执行工作步骤。
松开螺母 1 。
将轮罩盖 2  沿箭头方向翻折到一边。
解锁并且打开盖板 1 。
解除联锁并脱开插头连接 2 。
将制动摩擦片磨损传感器的电缆 3  从支架 4  中松开。
5 –
拆下后部制动摩擦片
技术信息
在后部制动器上进行工作期间，必须确保不能操纵机电驻车制动器按钮。
松开螺栓 1 ，必要时在六角段 2 上固定。
取下制动钳 3 。
注意
仅在右侧执行工作步骤。
将制动摩擦片磨损传感器 1 的电缆朝箭头方向从制动钳 2 中抽出。
将制动钳 1 用专用工具 2 413 317 捆扎起来。
不能将制动钳 1 挂到制动软管上。
沿箭头方向将制动摩擦片 1 从制动钳中拆下。
标记运转过的制动摩擦片。
如果制动摩擦片一侧磨损，不得误换制动摩擦片。
6 –
拆下后部制动盘
松开螺栓 1 并取下制动器支架。
松开螺栓  1 。
技术信息
拆卸制动盘时注意：
无论如何不能用工具敲击摩擦环（如锤子）。如有必要， 小心地 用一把橡胶锤子轻敲制动盘固定鼓。
拆卸制动盘 2 。
核心任务
7 –
拆下车轮轴承

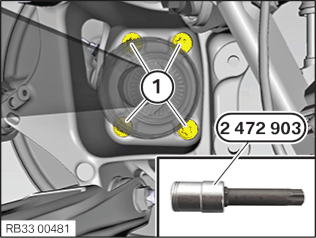

将球头螺栓 1 用专用工具 2 472 903 松开。
拆下车轮轴承 1 。
8 –
安装车轮轴承

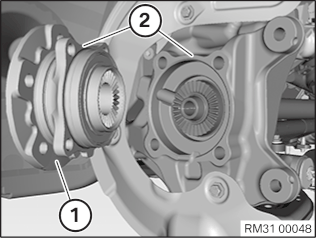

清洁车轮轴承 2 和摆动轴承 1 的接触面。
接触面必须洁净且无油脂。
将车轮轴承 1 定位在轮架上。
更新球头螺栓 1 。
零件： 螺栓
拧紧球头螺栓 1 。
车轮轴承安装到轮架上
M12
更新球形端面螺栓。
对角交叉拧紧球头螺栓。
必须严格遵守拧紧顺序，并且同时在所有球头螺栓上执行！
接合力矩
20 Nm
预紧力
140 Nm
松开所有的螺栓。
最大 45 °
接合力矩
120 Nm
转角
90 °
后续工作
9 –
安装后制动盘
技术信息
每根车桥的制动盘只能成对更新。
在新的制动盘上只能安装新的制动摩擦片。
彻底清洁轮毂的接触面，如有必要去除腐蚀痕迹。
接触面不平整会导致制动盘的扭曲！
安装制动盘 2 。
装上并拧紧螺栓 1 。
更换螺栓。
零件： 螺栓
制动盘安装到后轮毂上
M8
更换螺栓。
拧紧力矩
16 Nm
安装制动器支架。
放置并拧紧螺栓 1 。
更换螺栓。
零件： 螺丝
制动钳安装到后轮架上
M12
更换螺栓。
拧紧扭矩
130 Nm
10 –
给制动摩擦片、制动器支架和后部制动钳涂抹制动摩擦衬块膏
注意
为了清楚起见，示出已拆卸状态。
技术信息
如果通过粘合膜安装制动摩擦片，则在该位置上仅允许进行清洁， 不得 涂抹制动衬块膏！
用制动器清洁剂清洁制动器活塞的接触面 1 ，然后薄薄地涂抹制动摩擦衬块膏。
消耗性材料
制动摩擦衬块涂膏
* TU = Trade Unit。TU号码不可订购！仅用于清算目的。
3 g ,
袋
83192158851
100 g ,
管
83192158852
5 g ,
TU*
83230140233
检查防尘套是否损坏，必要时替换。
技术信息
如果通过粘合膜安装制动摩擦片，则在该位置上仅允许进行清洁， 不得 涂抹制动衬块膏！
用制动器清洁剂清洁制动钳的接触面 ，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁滑动板的接触面 1 ，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，不要用机械方式清洁制动器支架上制动摩擦片滑动板 1 的接触面。
用制动器清洁剂清洁滑动板的接触面 1 ，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，不要用机械方式清洁制动摩擦片滑动板的接触面 1 。
安装滑动板 1 。
在各自标记的区域 1 内为外部制动摩擦片锤形头下表面涂上薄薄的制动衬块膏。
在各自标记的区域 1 内为外部制动摩擦片锤形头上表面涂上薄薄的制动衬块膏。
在各自标记的区域 1 内为内部制动摩擦片锤形头下表面涂上薄薄的制动衬块膏。
在各自标记的区域 1 内为内部制动摩擦片锤形头上表面涂上薄薄的制动衬块膏。
11 –
安装后部制动摩擦片
沿箭头方向安装制动摩擦片 1 。
松开专用工具 2 413 317 。
不能将制动钳 1 挂到制动软管上。
注意
仅在右侧执行工作步骤。
将制动摩擦片磨损传感器 1 的电缆朝箭头方向穿过制动钳 2 。
定位制动钳 3 。
更新螺栓 1 。
零件： 螺栓
拧紧螺栓 1 ，必要时固定住六角段 2 。
导向螺栓（制动钳安装到制动器支架上）
M8x22
更换螺栓。
拧紧力矩
35 Nm
12 –
固定制动摩擦片磨损传感器的电缆
注意
仅在右侧执行工作步骤。
将制动摩擦片磨损传感器的电缆 3  固定到支架 4  上。
连接插头 2 并锁紧。
关闭并上锁盖板  1 。
沿箭头方向将轮罩盖 2 翻回。
拧紧螺母 1 。
轮罩盖
塑料螺母
拧紧力矩
2,6 Nm
13 –
安装外倾导臂的盖板
将外倾导臂盖板 2 定位在外倾导臂上。
注意安装方向 3 。箭头显示了行驶方向。
更新螺母 1 。
零件： 螺母
拧紧螺母 1 。
盖板装到外倾导臂上
M6
更换螺母。
6 Nm
14 –
将输出轴安装到车轮轴承上
技术信息
务必遵守端齿的安装说明。
更新带肩螺钉 1 和压力弹簧 2 。
零件： 带肩螺钉和压力弹簧
注意压力弹簧 2 的安装位置。
带肩螺钉 1 和输出轴与车轮轴承的端齿必须保持干净无油状态。
用手拧紧带肩螺钉 1 及压力弹簧。
技术信息
必须配合形状(齿对齿位置)安装车轮轴承和输出轴的端齿。
通过车轮轴承 1 和输出轴 2 的相互扭转，检查端齿的齿与齿是否啮合。
确保成形接头。
踩下制动踏板。
拧紧带肩螺钉。
输出轴安装到车轮轴承上
M16
更新带肩螺钉。
接合力矩
210 Nm
旋转角
90 °
15 –
给轮毂上油脂
在区域 1 中给轮毂上油脂。
16 –
安装左后或右后车轮
▶ 装上车轮
▷ 清洁制动盘和轮辋之间的接触面
技术信息
制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。
用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981
如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。
用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981
检查制动盘固定螺栓 1 位置是否固定。
制动盘的固定螺栓 1 不 允许在制动盘和轮辋之间的接触面 2  上突出。
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm
在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。
消耗性材料
制动摩擦衬块涂膏
* TU = Trade Unit。TU号码不可订购！仅用于清算目的。
3 g ,
袋
83192158851
100 g ,
管
83192158852
5 g ,
TU*
83230140233
◁
技术信息
在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。
轮辋必须均匀地紧贴在制动盘上。
使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。
不要在新的车轮螺栓上涂机油。
清洗车轮螺栓。
检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。
更新生锈的车轮螺栓。
零件： 车轮螺栓
定位车轮，使阀门（箭头）朝下。
如下拧紧车轮螺栓（箭头）：
以对角方式手动旋入车轮螺栓。
以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。
用扭力扳手以对角方式拧紧车轮螺栓。
再次以对角方式拧紧所有车轮螺栓并检查。
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm
安装轮毂盖 1 。
◀
