37 14 512
更新后部车身高度传感器 （车辆诊断后）（工时规定无大灯调节）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
高度传感器安装到支架上
M5
5
Nm
用于
3
铰接杆安装到后部高度传感器上
M6
更换螺母。
8
Nm
用于
4
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 63 12 ... 对于美规：在调整大灯之后安装水平塞子 |
7
|
| 63 12 ... 对于美规：在调整大灯之前移除水平塞子 |
7
|
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 00 .. ... 用升降台抬起汽车 |
零件
附加信息
37 14 512
更新后部车身高度传感器
（车辆诊断后）（工时规定无大灯调节）
（车辆诊断后）（工时规定无大灯调节）
有更多信息。
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸外倾导臂盖板
松开螺母
1
。
取下外倾导臂盖板
2
。
核心任务
2
–
拆卸后部高度传感器

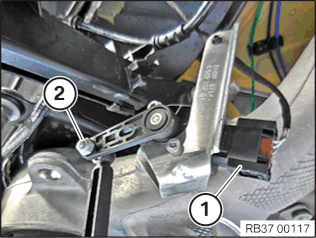

解除联锁并脱开插头连接
1
。

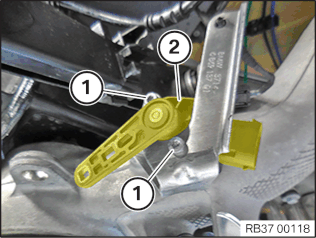

松开螺母
2
。
松开螺栓
1
。
取下高度传感器
2
。
3
–
安装后部高度传感器
将高度传感器
2
定位在支架上。
拧紧螺栓
1
。
高度传感器安装到支架上
M5
5
Nm
更换螺母
2
。
零件：
螺母
拧紧螺母
2
。
铰接杆安装到后部高度传感器上
M6
更换螺母。
8
Nm
连接插头
1
并锁紧。
后续工作
4
–
安装外倾导臂的盖板
将外倾导臂盖板
2
定位在外倾导臂上。
注意安装方向
3
。箭头显示了行驶方向。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
5
–
进行高度匹配
连接诊断系统。
打开点火开关。
进行高度匹配
车辆处理
服务功能
底盘
垂直动态平台
高度匹配
6
–
复位轮胎压力监控
技术信息
轮胎压力监控会检查 4 格车轮中的轮胎压力。
在每个轮胎中都有一个车轮电子系统，不断监控轮胎中的轮胎充气压力。
当一个或多个轮胎中的轮胎充气压力下降时，该系统报告相应信息。
每次修正轮胎充气压力、更换轮胎、更换车轮后以及对空气弹簧系统进行工作后，都必须立即进行复位。
复位的工作步骤必须查阅车辆的相应车主手册。
复位轮胎压力监控。
7
–
调整大灯
有更多信息。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拆卸盖板
1
。
使用大灯调节调整螺钉拆卸饰盖。
通过调整螺钉
1
进行高度调整。
对于美规：
仅当侧向调节用调整螺钉上的塞子缺失或者损坏的情况下，才对侧向调节进行调整。
必要时拆除损坏的塞子（参见更多信息）。
通过调整螺钉进行侧向调整。
对于美规：
如果已检查或修正侧向调节：更新塞子并且
无损坏地
按压入侧向调节用调整螺钉中（参见更多信息）。
安装盖板
1
。
00.....
8
–
用升降台抬起汽车
