61 31 898
替换供气装置的继电器 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 31 898
替换供气装置的继电器
（车辆诊断后）
（车辆诊断后）
一般信息
核心任务
1
–
替换供气装置的继电器
拆下行李箱底板饰板
1
。
将继电器
1
从基座中拉出并替换。
零件：
继电器
将新继电器
1
插入到插座中。
安装行李箱底板饰件
1
。
2
–
替换供气装置的继电器

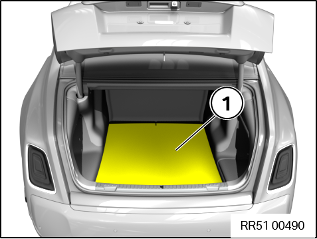

翻起行李箱底板饰件
1
。
松开螺栓
2
。
带隔板的车辆：
拆下行李箱底板饰板
1
。
拉出导向件
3
上的行李箱底板饰件
1
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。

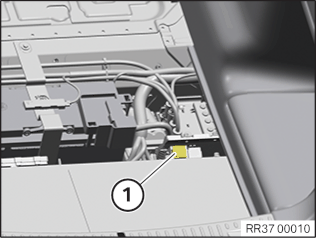

将继电器
1
从基座中拉出并替换。
零件：
继电器
将新继电器
1
插入到插座中。
仅限不带隔板的车辆：
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
仅限带隔板的车辆：
将行李厢底板饰件
1
在车辆中定位。
所有车辆：
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
