64 31 010
更新车内通风装置微型滤清器
有更多信息。
一般信息
有损坏危险
冷暖空调损坏。
使用不许可的微尘滤清器可能导致空调功能故障。
只能运行配备规定微尘滤清器的冷暖空调。
准备工作
1
–
拆下右侧仪表板下部饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带保护邻近部件，避免损坏。
将锁止件
3
转动90°。
在区域
2
将右下仪表板饰板
1
向内松脱。
将右下仪表板饰板
1
向内从导向件
4
中取下。
解除联锁并脱开相应的插头连接。
核心任务
2
–
拆卸车内通风装置的微尘滤清器

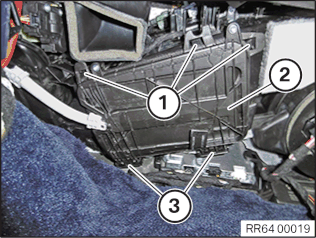

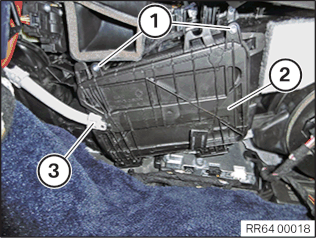

松开微尘滤清器壳体盖板
2
上的螺栓
1
。
拔下排水软管
3
。
脱开卡子
1
。
将微尘滤清器壳体盖板
2
从导向件
3
处抽出并拆卸。

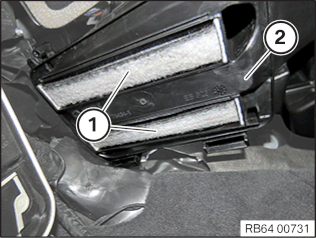

将两个车内通风装置微滤清器
1
向下从微尘滤清器壳体
2
中取出。
3
–
安装车内通风装置的微尘滤清器

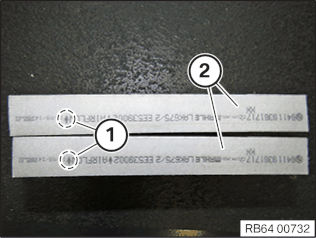

对齐车内通风装置微滤清器
2
，确保在沿行驶方向安装时箭头
1
指向车内通风装置微滤清器
2
。
将两个车内通风装置微滤清器
1
向上推入微尘滤清器壳体
2
中。
将微尘滤清器壳体盖板
2
穿到导向件
3
处。
嵌入卡子
1
。
拧紧微尘滤清器壳体盖板
2
上的螺栓
1
。
将微尘滤清器盖罩安装到冷暖空调器上
螺栓
拧紧扭矩
2,8
Nm
安插上排水软管
3
。
后续工作
4
–
安装下部右侧仪表板饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将右下仪表板饰板
1
嵌入导向件
4
中并且向上翻。
将右下仪表板饰板
1
在区域
2
嵌入中央控制台中。
将锁止件
3
正确插入并转动 90°。
