52 25 975
更换座椅面气动座椅垫 （根据车辆诊断）（座椅面已拆卸）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 492 668 (52 0 050)
钳子
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 25 975
更换座椅面气动座椅垫
（根据车辆诊断）（座椅面已拆卸）
（根据车辆诊断）（座椅面已拆卸）
一般信息
准备工作
1
–
拆卸座椅面
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
将座椅面完全向前和向上调整。
将座椅面
1
向上从卡子中松脱。
将弹簧夹圈
1
向外（车门侧）沿箭头方向从座椅机械机构中撬出。
将弹簧夹圈
1
向内（通道侧）沿箭头方向从座椅机械机构中撬出。
▶ 松开座椅面卡钩
沿箭头方向松开卡钩
1
，并将座椅面
2
向上折叠。
◀
▶ 松开座椅面卡钩
将卡钩
1
按压在拉线
2
上，从而将其松开，并将座椅面
3
向上折叠。
◀
解除联锁并脱开所有插头连接。
带主动式座椅的选型：
在标记位置将插塞连接
2
压到一起，将导线
3
以轻微的上下运动彼此拉开。
请注意，在拆卸座椅面后不要操纵座椅调整装置。
2
–
保护安全带(针对5座车)
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
拆卸左侧后部座椅之后：将安全带
1
绕过中间扶手。
安全带
1
不可被座椅机械机构
2
卡住。
在拆卸右侧/中间后部座椅后：将带锁扣总成的安全带
3
置于一侧。
带锁口总成的安全带
3
不可被座椅机械机构
2
卡住。
3
–
拆卸后部座椅的座套及软垫部件

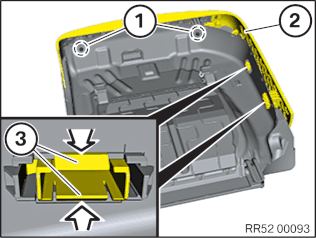

松开螺栓
1
。
将固定锁片
3
上的盖板
2
取下并拆卸。

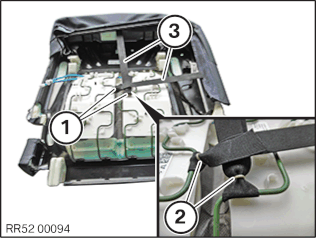

移除胶带
1
。
松开固定带
3
上的夹子
2
。
抽出固定带
3
。

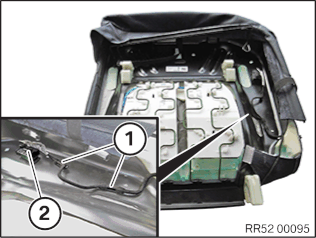

松开导线支架
1
。
松开插头
2
。

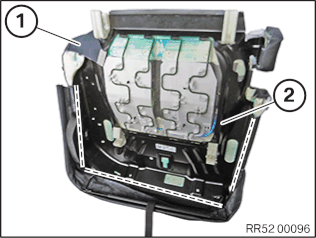

在绲边标记范围内取下座套
1
。
在绲边标记范围内取下座套
1
。

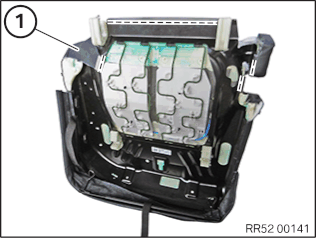

将座套与软垫部件一起从架梁
2
上取下。
核心任务
4
–
拆出座椅面的气动座椅垫

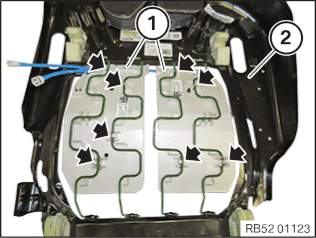

从卡子松开气动座椅垫
1
，然后将其从座椅骨架
2
中拔出。
5
–
装入座椅面气动座椅垫
装入气动座椅垫
1
，再用卡子固紧在座椅骨架
2
上。
后续工作
6
–
装入后部座椅的座套及软垫部件
将软垫部件与座套
1
置于架梁
2
上。
镶边嵌入标记区域。
在绲边标记区域内嵌入座套
1
。
嵌入导线支架
1
。
嵌入插头
2
。
定位保持带
3
。
将新的夹子
2
用专用工具
0 492 668 (52 0 050)
装入并弄弯夹紧。
定位盖板
2
并将其嵌入到夹子
3
上。
拧紧螺栓
1
。
7
–
安装座椅面
▶ 检查安全带（对于 5 座车款）
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
检查所有安全带
1
和带锁扣总成的安全带
3
是否损坏，必要时更新。
安全带
1
和带锁扣总成的安全带
3
不得被座椅机械机构
2
卡住。
◀
具有按摩座椅的装备系列：
如图所示定位座椅面
1
。
检查插塞连接
2
是否损坏，必要时更新。
将导线
3
插接在一起，并注意插塞连接
2
的正确嵌入。
将所有插头与座椅面连接。
安装座椅面。
▶ 检查座椅面卡钩
检查座椅面
1
的卡钩
2
是否处在正确位置。
◀
将卷簧夹圈
1
首先嵌入座椅机械机构定位件
2
内部（变速箱传动轴盖板侧）。
之后，将卷簧夹圈
1
嵌入座椅机械机构定位件
2
外部（车门侧）。
注意卷簧夹圈
1
在定位件
2
中的正确位置。
将安全带锁扣穿入座椅面。
从上部嵌入座椅面
1
。
将安全带
1
在后部座椅靠背
2
与座椅面
3
之间定位并调整。
