安装和拆卸/更换左侧或右侧前部座椅靠背的后面板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
后座监视器安装到支架上
螺栓
拧紧力矩
1,2
Nm
用于
7
后座监视器安装到支架上
螺栓
拧紧力矩
1,2
Nm
用于
8
野餐桌安装到前部座椅上
M5
拧紧扭矩
6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 17 198
安装和拆卸/更换左侧或右侧前部座椅靠背的后面板
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸折叠桌
将前部座椅
2
背面的野餐桌
1
完全伸出。

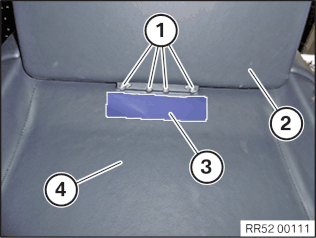

将前部座椅
4
背面用塑料胶带
3
覆盖。

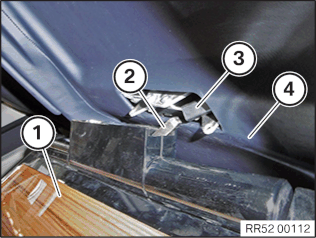

松开野餐桌
2
下方的螺栓
1
。
在导向装置
3
上将野餐桌
1
与轴
2
抽出。
将野餐桌
1
从前部座椅
4
中取下。
2
–
拆下后座显示器
技术信息
固定部件以防滑落。

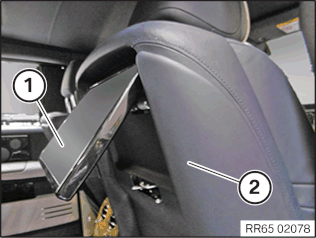

将后座监视器
1
在前排座椅
2
上如图所示移出。

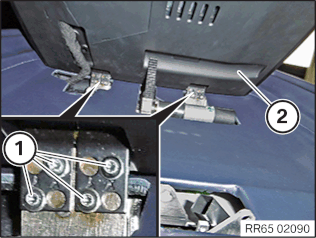

将后部螺栓
1
在后座监视器
2
上松开。

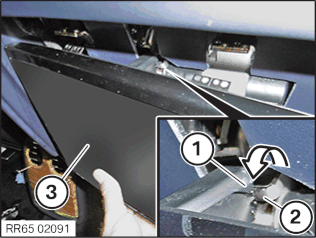

将齿轮
1
沿箭头方向穿过导向件
2
。
旋转后座监视器
3
。
将盖板
2
上的卡子
3
脱开。
将后座监视器
3
后部的盖板
1
取下。
脱开导线支架
2
。
脱开插头连接
3
，并将后座监视器
4
从前部座椅
1
上取下。
3
–
拆下后座显示器
技术信息
固定部件以防滑落。

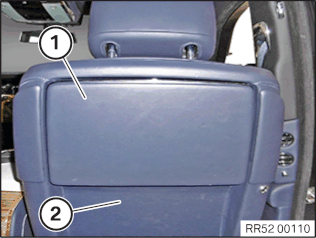

将后座监视器
1
在前部座椅
2
的背面通过按钮操作伸出。
松开后座监视器
2
后部的螺栓
1
。
将齿轮
1
沿箭头方向穿过导向件
2
。
转动后座监视器
3
。
将盖板
3
上的卡子
2
脱开。
将后座监视器
1
后部的盖板
3
取下。
脱开导线支架
2
。
脱开插头连接
3
，并将后座监视器
4
从前部座椅
1
上取下。
核心任务
4
–

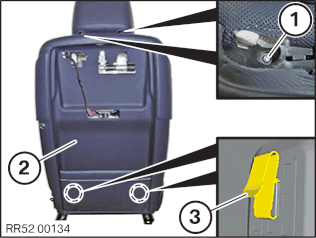

拆下前部座椅靠背的后面板

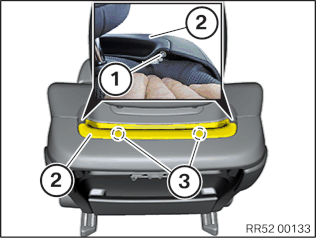

松开螺栓
1
。
在夹子上松开并拆卸区域
3
内的盖板
2
。
松开螺栓
1
。
向上推动并从夹子
3
中抽出后面板
2
。
取下后面板
2
并脱开现有的插头连接。
5
–
安装前部座椅靠背的后面板
连接现有的插头连接。
将后面板
2
从上方插入夹子
3
中，并进行定位。
拧紧螺栓
1
。
将区域
3
内夹子上的盖板
2
嵌入。
拧紧螺栓
1
。
后续工作
6
–
安装后座显示器
技术信息
固定部件以防滑落。

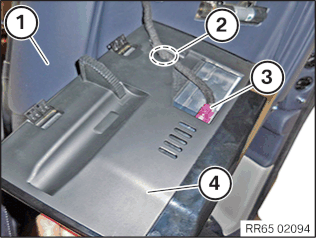

将后座监视器
4
定位到前部座椅
1
的背面。
将导线支架
2
后部嵌入到后座监视器
4
中。
连接和锁定插头连接
3
。
将盖板
3
后部放置到后座监视器
1
上。
嵌入盖板
3
的卡子
2
。
旋转后座监视器
1
。
将齿轮
1
沿箭头方向经由导向件
3
穿入。
正确定位后座监视器
3
。
拧紧后座监视器
2
上的后部螺栓
1
。
后座监视器安装到支架上
螺栓
拧紧力矩
1,2
Nm
将后座监视器
1
在前部座椅
2
的背面通过按钮操作装入。
7
–
安装后座显示器
技术信息
固定部件以防滑落。
将后座监视器
4
定位到前部座椅
1
的背面。
将导线支架
2
后部嵌入到后座监视器
4
中。
连接和锁定插头连接
3
。
将盖板
3
后部放置到后座监视器
1
上。
嵌入盖板
2
的卡子
3
。
旋转后座监视器
1
。
将齿轮
1
沿箭头方向经由导向件
3
穿入。
正确定位后座监视器
3
。
将后部螺栓
1
在后座监视器
2
上拧紧。
后座监视器安装到支架上
螺栓
拧紧力矩
1,2
Nm
将后座监视器
1
在前部座椅
2
的背面上收回。
8
–
安装置物板
将野餐桌
1
与轴
2
插入前部座椅
4
背面的导向件
3
中。
将前部座椅
4
背面的野餐桌
1
正确定位。
将前部座椅
4
背面用塑料胶带
3
覆盖。
拧紧野餐桌
2
下方的螺栓
1
。
野餐桌安装到前部座椅上
M5
拧紧扭矩
6
Nm
将前部座椅
2
背面的野餐桌
1
完全缩回。
