32 00 601
调整前桥的前束 （不包括电动机械式转向器试运行的工时规定）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
转向横拉杆头安装到转向横拉杆上
拧紧力矩
32
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
32 00 601
调整前桥的前束
（不包括电动机械式转向器试运行的工时规定）
（不包括电动机械式转向器试运行的工时规定）
一般信息
技术信息
车轮外倾角和前束相互影响。为了简化调整过程，应首先调整前束。仅通过更换上部横向摆臂进行车轮外倾角调整。为此提供不同的横向摆臂 (+/-30') 。
技术信息
由于事故而使车桥形状发生变化时，决不允许通过车轮外倾角调整来消除这种变化。
技术信息
每次前束调整前，以及更新电动机械式转向器 (EPS) 后，必须执行一次电动机械式转向器 (EPS) 的试运行（初始化设置）。
准备工作
1
–
执行电动机械式转向系统的试运行（初始化设置）
将车辆连接到诊断系统上。
执行服务功能“EPS：执行转向系统的试运行（初始化设置）。
2
–
将方向盘置于直线行驶位置（中间位置）
将车辆与诊断系统连接。
在“控制单元功能/诊断查询”下选择 EPS 小齿轮角。
转动方向盘，设置 EPS 小齿轮角 = 0°（中间位置）。
在这个位置（小齿轮角 = 0°）用方向盘锁定器固定方向盘。
核心任务
3
–
调整前桥的前束
松开螺栓
1
。
清洁转向横拉杆的螺纹。

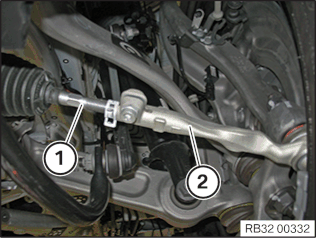

扭转转向横拉杆
1
，必要时固定在转向横拉杆头
2
上，以将前束调整到标准值。

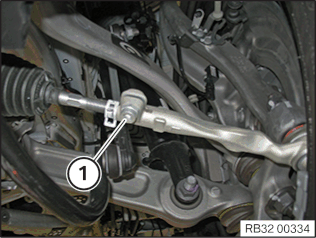

拧紧螺栓
1
。
转向横拉杆头安装到转向横拉杆上
拧紧力矩
32
Nm
后续工作
4
–
检查车辆的方向稳定性
检查
直线行驶时，检查方向稳定性或直线行驶位置和方向盘中间位置是否正确。
结果
方向盘呈现倾斜状态。
车辆方向不稳定。
措施
检查前束调整，必要时重新调整前束。
