61 35 027
拆卸和安装前排乘客扶手加热电子控制装置
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 35 027
拆卸和安装前排乘客扶手加热电子控制装置
一般信息
准备工作
1
–
拆下右侧仪表板下部饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带保护邻近部件，避免损坏。
将锁止件
3
转动90°。
在区域
2
将右下仪表板饰板
1
向内松脱。
将右下仪表板饰板
1
向内从导向件
4
中取下。
解除联锁并脱开相应的插头连接。
核心任务
2
–

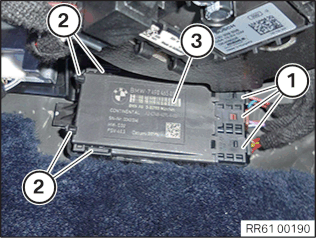

拆卸右前扶手加热控制单元
将插头连接
1
解除联锁并脱开。
将卡子
2
解锁。
拆下控制单元
3
。
3
–
安装右前扶手加热控制单元
正确地定位控制单元
3
并且嵌入到嵌入件
2
中。
连接插头
1
并锁紧。
后续工作
4
–
安装下部右侧仪表板饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将右下仪表板饰板
1
嵌入导向件
4
中并且向上翻。
将右下仪表板饰板
1
在区域
2
嵌入中央控制台中。
将锁止件
3
正确插入并转动 90°。
