更新左侧或右侧转向横拉杆 (无底盘测量的 AW 规定)

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 7

转向横拉杆安装到转向器上

拧紧力矩

115 Nm

用于 9

转向横拉杆头安装到转向横拉杆上

拧紧力矩

32 Nm

用于 9

转向横拉杆头安装到摆动轴承上

M14

拧紧扭矩

165 Nm

用于 10

轮罩盖

螺栓

拧紧力矩

2,6 Nm

用于 11

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

用于 11

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

用于 11

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

专用工具概述

0 490 539 (00 9 322)

装配楔

用于 1

应用	（粘结剂用楔形件）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 492 518 (36 1 300)

适配器

用于 1

应用	(车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 27 04 (167)

项号	BMW 订货号	更新，通过	名称
6	0 495 221 (36 1 323)		车轮螺栓 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6	0 495 222 (36 1 324)		车轮螺栓 (代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6	0 495 223 (36 1 325)		车轮螺栓 (代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6	0 495 224 (36 1 326)		车轮螺栓 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6	0 495 225 (36 1 327)		车轮螺栓 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6	0 495 226 (36 1 328)		车轮螺栓 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6	0 495 227 (36 1 329)		车轮螺栓 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6	0 495 228 (36 1 331)		车轮螺栓 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6	0 495 229 (36 1 332)		车轮螺栓 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6	0 495 230 (36 1 333)		车轮螺栓 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6	0 495 231 (36 1 335)		补充不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6	0 495 232 (36 1 336)		标签（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6	0 495 233 (36 1 339)		箱子（箱子）包括布置图标签，不再以单件形式发货。
2	0 492 519 (36 1 301)		车轮螺栓 (代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2	0 492 520 (36 1 302)		车轮螺栓 (代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2	0 492 521 (36 1 303)		车轮螺栓 (代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2	0 492 522 (36 1 304)		车轮螺栓 (代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2	0 492 523 (36 1 306)		车轮螺栓 (代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2	0 492 524 (36 1 307)		车轮螺栓 (代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2	0 492 525 (36 1 308)		车轮螺栓 (代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2	0 492 526 (36 1 309)		车轮螺栓 (代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2	0 492 527 (36 1 311)		车轮螺栓 (代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2	0 492 528 (36 1 312)		车轮螺栓 (代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2	0 492 529 (36 1 313)		车轮螺栓 (代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2	0 492 530 (36 1 314)	0 495 224	车轮螺栓（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 531 (36 1 315)	0 495 225	车轮螺栓（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 532 (36 1 316)	0 495 226	车轮螺栓（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 533 (36 1 317)	0 495 227	车轮螺栓（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 534 (36 1 318)	0 495 228	车轮螺栓（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 535 (36 1 319)	0 495 229	车轮螺栓（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 536 (36 1 321)	0 495 221	车轮螺栓（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 537 (36 1 322)	0 495 230	车轮螺栓（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10	0 493 534 (36 1 305)		车轮螺栓 (代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245

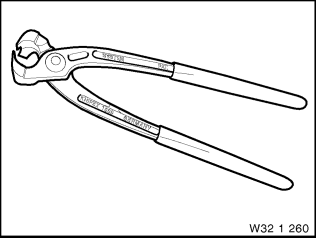

0 494 152 (32 1 260)

钳子

用于 4 8

应用	用于打开和固定耳状软管夹箍
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 02 01 (667)

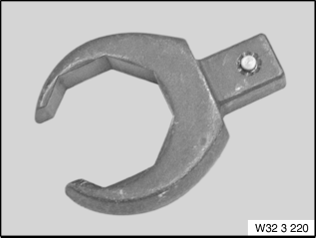

0 496 483 (32 3 220)

套筒扳手

用于 5 7

应用	(套筒扳手 SW41) 用于转向器轴向接头扭力扳手的插入工具。用于在转向器上松开和拧紧转向横拉杆。从 2021 年起，开口 30 mm（更改索引 02）
包含在工具/组件中
存放位置	B26
更新，通过
搭配
维修信息号	01 18 08 (482)

2 344 011

工具

用于 11

应用	工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	08 08 12 (872)

备用工具:

0 495 221 (36 1 323)

车轮螺栓

用于 1

应用	(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 224 (36 1 326)

车轮螺栓

用于 1

应用	(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 225 (36 1 327)

车轮螺栓

用于 1

应用	(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 226 (36 1 328)

车轮螺栓

用于 1

应用	(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 227 (36 1 329)

车轮螺栓

用于 1

应用	(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 228 (36 1 331)

车轮螺栓

用于 1

应用	(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 229 (36 1 332)

车轮螺栓

用于 1

应用	(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 230 (36 1 333)

车轮螺栓

用于 1

应用	(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

用于 8

耳状软管夹箍间隙尺寸

尺寸 [a]

max. 1 mm

概览：消耗材料

零件

附加信息

32 21 231

更新左侧或右侧转向横拉杆
(无底盘测量的 AW 规定)

一般信息

技术信息

装配之后，执行底盘测量。

准备工作

1 –

拆下左前和右前车轮

▶ 拆下车轮

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。

当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。

以交叉方式松开车轮螺栓(箭头)并拆下车轮。

松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。

◀

2 –

从下部拆卸轮罩盖

松开螺栓 2 。

取下下部前方轮罩盖 1 。

3 –

拆下转向横拉杆头

松开螺母 1 。

如有必要，在内星形上固定。

将转向横拉杆头 2 从摆动轴承上松开。

确定尺寸(A)，以简化之后前桥上的前束调整工作。

松开螺栓 1 。

松开并拆下转向横拉杆头。

必要时在转向横拉杆上用开口扳手固定住。

4 –

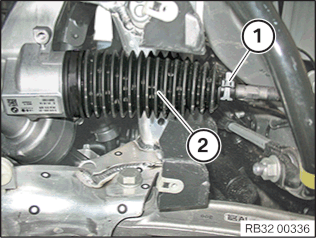

拆卸转向器橡胶防尘罩

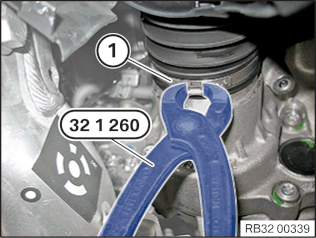

将耳状软管夹箍 1 用专用工具 0 494 152 (32 1 260) 横向于耳状软管切开。

拔下夹箍 1 。

将橡胶防尘罩 2 从转向横拉杆上拔下。

核心任务

5 –

拆卸转向横拉杆

技术信息

为了避免转向轴及其轴承座损坏，必须尽量将齿条定位在转向器中。

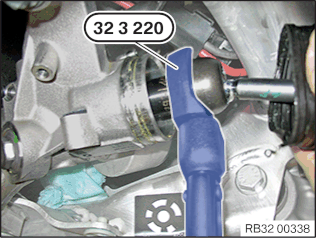

将转向横拉杆用专用工具 0 496 483 (32 3 220) 从转向器的转向轴上松开。

6 –

检查转向轴是否锈蚀

检查

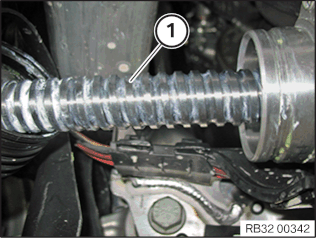

检查抛光的表面 1 是否锈蚀。

结果

表面被腐蚀。

措施

更新转向器。

7 –

安装转向横拉杆

技术信息

为了避免转向轴及其轴承座损坏，必须尽量将齿条定位在转向器中。

用专用工具 0 496 483 (32 3 220) 将转向横拉杆拧在转向轴上并拧紧。

转向横拉杆安装到转向器上

拧紧力矩

115 Nm

后续工作

8 –

安装转向器的橡胶防尘罩

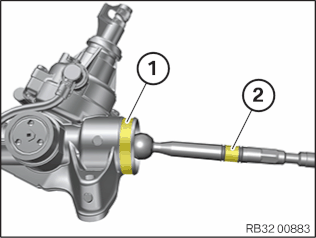

给区域 1 和 2 内的电动机械式转向器和转向横拉杆上油脂。

消耗性材料

润滑脂 FB-1

100 g ,

管

83 23 2 208 093

推装橡胶防尘罩 2 。

安上夹箍 1 。

更新耳状软管夹箍。

零件：耳状软管夹箍

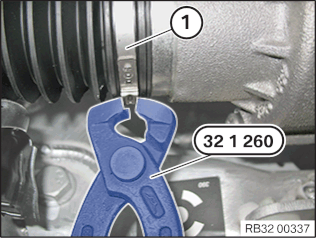

嵌入搭钩，将耳状软管夹箍 1 利用专用工具 0 494 152 (32 1 260) 压在一起。

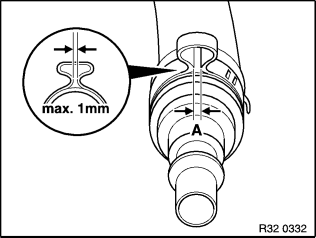

耳状软管夹箍间隙尺寸

尺寸 [a]

max. 1 mm

9 –

安装转向横拉杆头。

旋上转向横拉杆上的转向横拉杆头至拆卸之前计算出的尺寸(A)。

必要时在转向横拉杆上用开口扳手固定住。

拧紧螺栓 1 。

转向横拉杆头安装到转向横拉杆上

拧紧力矩

32 Nm

将转向横拉杆头 2 定位到摆动轴承上。

更换螺母 1 。

零件：螺母

拧紧螺母 1 。

如有必要，在内星形上固定。

转向横拉杆头安装到摆动轴承上

M14

拧紧扭矩

165 Nm

10 –

安装前部下方轮罩盖

定位下部前方轮罩盖 1 。

拧紧螺栓 2 。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

11 –

安装左前或右前车轮

▶ 装上车轮

▷ 清洁制动盘和轮辋之间的接触面

技术信息

制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

检查制动盘固定螺栓 1 位置是否固定。

制动盘的固定螺栓 1 不允许在制动盘和轮辋之间的接触面 2 上突出。

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

◁

技术信息

在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。

轮辋必须均匀地紧贴在制动盘上。

使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。

不要在新的车轮螺栓上涂机油。

清洗车轮螺栓。

检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。

更新生锈的车轮螺栓。

零件：车轮螺栓

定位车轮，使阀门（箭头）朝下。

如下拧紧车轮螺栓（箭头）：

以对角方式手动旋入车轮螺栓。

以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。

用扭力扳手以对角方式拧紧车轮螺栓。

再次以对角方式拧紧所有车轮螺栓并检查。

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

安装轮毂盖 1 。

◀

12 –

进行底盘测量

根据设备制造商的说明进行起始底盘测量。

如有必要，调整前桥和后桥。

根据设备制造商的说明进行最终底盘测量。

保存并打印测量记录。
