32 31 599
更新电动转向柱调整装置控制单元 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
电动式转向柱调节装置控制单元安装到支承管上
半圆头埋头螺钉
拧紧力矩
2,4
Nm
用于
6
膝部安全气囊
拧紧扭矩
8
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
零件
附加信息
32 31 599
更新电动转向柱调整装置控制单元
（车辆诊断后）
（车辆诊断后）
一般信息
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
3
–
拆卸膝部安全气囊
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
▶ 拆卸膝部安全气囊
解除联锁并脱开插头连接
1
。
松开左右螺栓
2
。
向下拆卸膝部安全气囊
3
。
◀
核心任务
4
–
拆卸电动转向柱控制单元

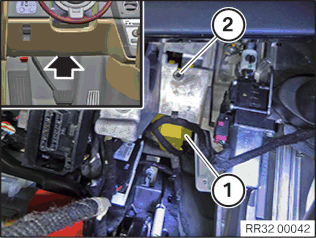

松开螺栓
2
。
将带有控制单元支架的控制单元
1
从支承管上取下。

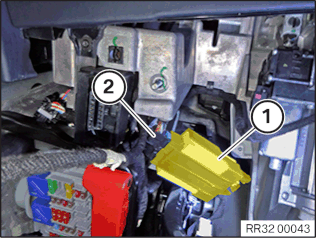

解除联锁并脱开插头连接
2
。
拆卸带有控制单元支架的控制单元
1
。

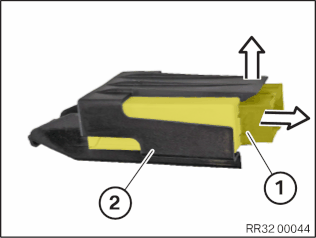

沿箭头方向拉动固定锁片。
将控制单元
1
从控制单元支架
2
中拉出。
5
–
安装电动转向柱控制单元
将电动式转向柱调节装置控制单元
1
推入控制单元支架
2
中。
在脚部空间定位带有控制单元支架的控制单元
1
。
连接插头
2
并锁紧。
将控制单元及控制单元支架
1
定位到支承管上。
拧紧螺栓
2
。
电动式转向柱调节装置控制单元安装到支承管上
半圆头埋头螺钉
拧紧力矩
2,4
Nm
后续工作
6
–
安装膝部安全气囊
安装膝部安全气囊
3
。
拧紧左右螺栓
2
。
膝部安全气囊
拧紧扭矩
8
Nm
连接插头
1
并锁紧。
7
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
8
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
9
–
将电动式转向柱调节装置和诊断系统标准化
将车辆与诊断系统连接。
执行“电动式转向柱调节装置”服务功能。
服务功能
底盘
电动转向柱调整装置
标准化设置转向柱调整装置
