65 13 060
拆卸和安装/更新扬声器 （中音扬声器）（在仪表板饰板中）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
5
扬声器安装到仪表板内
半圆头埋头螺钉
拧紧力矩
1
Nm
用于
5
仪表板的盖板
半圆头埋头螺钉
拧紧力矩
1.5
Nm
专用工具概述
0 493 681 (64 1 020)
钩子
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 298 505
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
65 13 060
拆卸和安装/更新扬声器
（中音扬声器）（在仪表板饰板中）
（中音扬声器）（在仪表板饰板中）
一般信息
准备工作
1
–

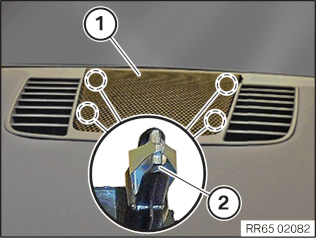

拆卸仪表板上的扬声器挡板
将扬声器挡板
1
用专用工具
0 493 681 (64 1 020)
向上从夹子
2
中撬出并拆卸下来。
2
–
拆卸中间出风口的盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

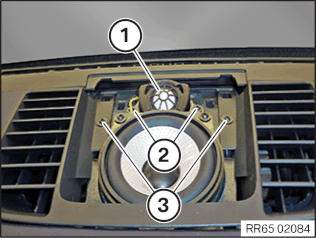

松开螺栓
2
。
将高音扬声器
1
置于一旁。
松开螺栓
3
。
用塑料胶带保护邻近部件，避免损坏。

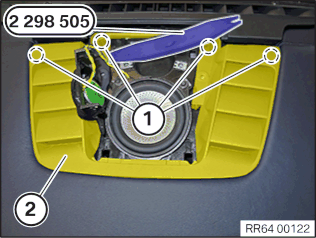

将盖板
2
上的导向件
1
用专用工具
2 298 505
小心地向上松开。

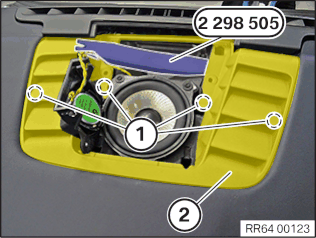

将盖板
2
上的导向件
1
用专用工具
2 298 505
小心地向上松开。

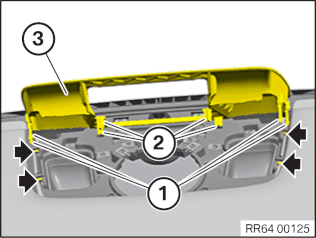

将导向件
1
从夹子 (箭头) 中抽出。
抽出导向件
2
。
拆卸中间出风口的盖板
3
。
核心任务
3
–
将中音喇叭安装到仪表板中

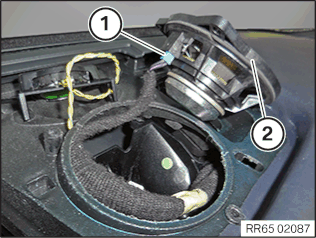

松开螺栓
2
。
提起并倾斜中音扬声器
1
。
脱开插头连接
1
并取下中音喇叭
2
。
4
–
中音喇叭安装到仪表板中

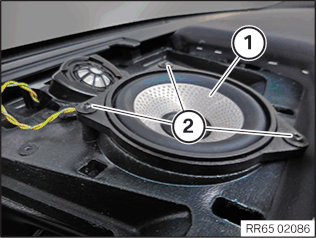

定位中音扬声器
2
，并连接插头连接
1
。
正确定位中音喇叭
1
。
拧紧螺栓
2
。
扬声器安装到仪表板内
半圆头埋头螺钉
拧紧力矩
1
Nm
后续工作
5
–
安装中间出风口的盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
导向件
1
和
2
（在中间出风口的盖板
3
上）不允许损坏或者缺失，必要时更新盖板
3
。
用塑料胶带保护邻近部件，避免损坏。

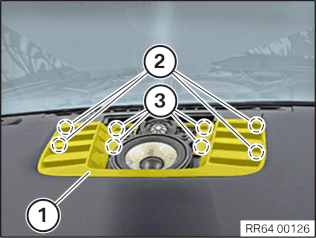

定位中间出风口的盖板
3
。
穿入导向件
2
。
将导向件
1
在夹子（箭头）上穿入。
将盖板
1
和导向件
2
和
3
向下嵌入并且固定。
拧紧螺栓
3
。
仪表板的盖板
半圆头埋头螺钉
拧紧力矩
1.5
Nm
正确定位高音扬声器
1
。
拧紧螺栓
2
。
扬声器安装到仪表板内
半圆头埋头螺钉
拧紧力矩
1
Nm
6
–
将扬声器挡板安装到仪表板上
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
正确定位扬声器挡板
1
并嵌入到夹子
2
处。
