61 31 310
更换制动信号灯开关
一般信息
准备工作
1
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
核心任务
2
–

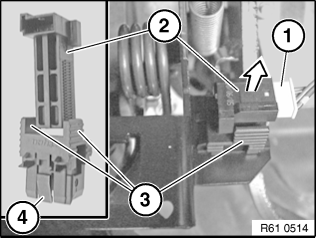

拆出制动信号灯开关
脱开插头连接
1
。
踩下制动踏板并保持。
将制动信号灯开关
2
朝箭头方向从支架
4
中拉出。
将嵌入件
3
压缩并且将支架
4
从制动踏板上松脱。
3
–
装入制动信号灯开关
将制动信号灯开关的支架
3
嵌入制动踏板中。
踩下制动踏板。
将制动信号灯开关
2
朝箭头方向的反方向推入制动信号灯开关的支架
3
中，直至极限位置。
固定住制动信号灯开关的支架
3
并同时缓慢地复位制动踏板，直至初始位置。
制动踏板杆缓慢拉回直至极限位置。
连接插头
1
并锁紧。
后续工作
4
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
