拆卸和安装 / 更新车道偏离报警装置的振动执行器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
方向盘装到转向柱上
M14
仅限带有微密封螺栓：更换螺栓。
拧紧扭矩
63
Nm
专用工具概述
概览：标准工具

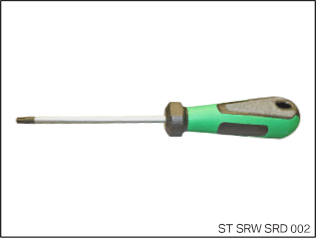

内星形螺丝起子 T15
用于
2
说明
|
|
订购信息
| 信息 | |
| 订货号 |
|
| 大小 |
|
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理安全气囊系统部件的安全规定！ |
2
|
| 72 00 ... 关于处理气体发生器部件的安全规定 |
2
|
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
8
|
零件
附加信息
61 31 233
拆卸和安装 / 更新车道偏离报警装置的振动执行器
有更多信息。
一般信息
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆卸方向盘的安全气囊单元
▶ 拆卸方向盘的安全气囊单元
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定

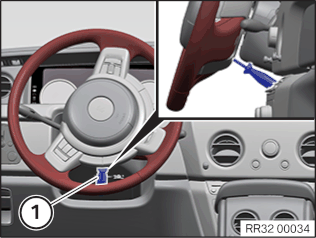

将方向盘向左转动约45°。

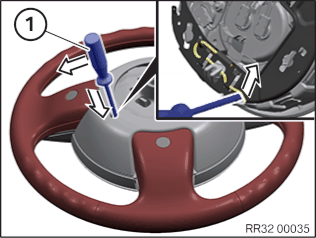

将平头螺丝起子
1
引入方向盘背面上的开口中。
注意
为了更清楚概览：视图中安全气囊单元已拆卸。
将平头螺丝起子
1
与方向盘转动轴相对平行地装入方向盘中的极限位置。
将平头螺丝起子
1
沿箭头方向向外撬动，以解锁安全气囊单元。
在右侧重复工作步骤。

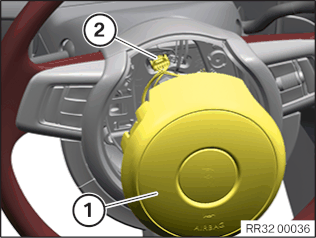

解除联锁并脱开插头连接
2
。
取下安全气囊单元
1
。
7200...
2
–
关于处理安全气囊系统部件的安全规定！
7200...
2
–
关于处理气体发生器部件的安全规定
◀
▶ 拆卸方向盘的安全气囊单元
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定

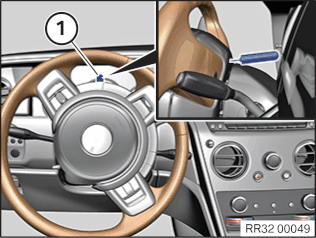

将方向盘向左转动约135°。
在方向盘的背面将标准工具
1
引入开口中。
标准工具：
内星形螺丝起子 T15
注意
为了更清楚概览：视图中安全气囊单元已拆卸。
将标准工具
1
朝箭头方向相对平行于方向盘转轴引入方向盘中，直至极限位置。
将标准工具
1
朝箭头方向向外撬动，以便解锁安全气囊单元。
在右侧重复工作步骤。
标准工具：
内星形螺丝起子 T15
解除联锁并脱开插头连接
2
。
取下安全气囊单元
1
。
7200...
2
–
关于处理气体发生器部件的安全规定
7200...
2
–
关于处理安全气囊系统部件的安全规定！
◀
3
–
拆下方向盘
技术信息
在松开螺栓时，由辅助人员固定住方向盘，以便减小转向柱上的扭矩！
将车轮和方向盘置于直线行驶位置。

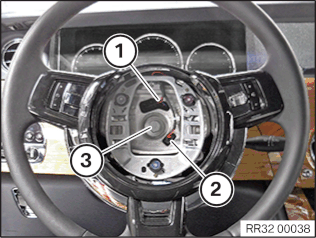

解除联锁并脱开插头连接
1
和
2
。
松开螺栓
3
，拔下方向盘。
核心任务
4
–

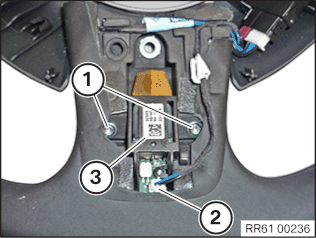

拆卸车道偏离报警装置振动执行器
松开螺栓
1
。
松开插头连接
2
。
拆卸振动执行器
3
。
5
–
安装车道偏离报警装置振动执行器
定位振动执行器
3
。
连接插头
2
。
拧紧螺栓
1
。
后续工作
6
–
安装方向盘
▶ 检查卷簧的零位置
技术信息
根据车辆装备，可能安装不同的型号。

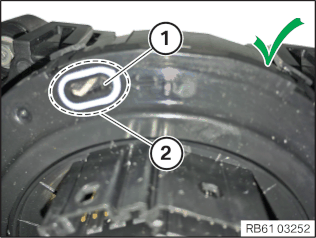

检查
类型 A：
在检视窗
2
中检查卷簧上的标记
1
。
结果
卷簧上的标记
1
不可见。
措施
旋转卷簧盒，直至卷簧上的标记
1
在检视窗
2
中可以看到。

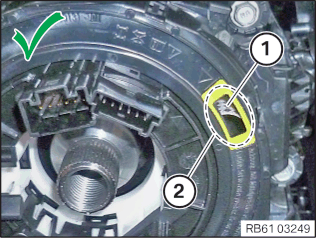

检查
类型 B：
在检视窗
2
中检查卷簧上的标记
1
。
结果
卷簧上的标记
1
不可见。
措施
旋转卷簧盒，直至卷簧上的标记
1
在检视窗
2
中可以看到。
◀
检查
必要时安装了一个微密封螺栓
3
。
检查螺栓连接。
结果
螺栓
3
是微密封的。
措施
清洁转向柱中的螺纹。
更新螺栓
3
。
零件：
螺栓

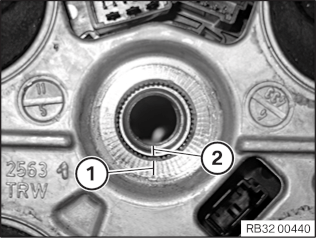

将方向盘上的标记
1
和转向柱上的标记
2
对齐。
插上方向盘。
连接插头
1
和
2
。
拧紧螺栓
3
。
方向盘装到转向柱上
M14
仅限带有微密封螺栓：更换螺栓。
拧紧扭矩
63
Nm
7
–

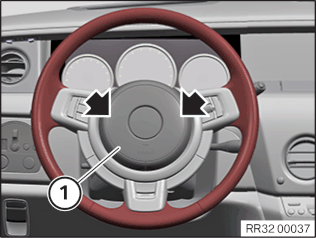

安装方向盘的安全气囊单元
定位安全气囊单元
1
。
连接插头
2
并锁紧。
用均匀的压力将安全气囊单元
1
压入方向盘（箭头）。
必须感觉到且听到安全气囊单元
1
嵌入。
8
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
7200...
9
–
关于处理气体发生器部件的安全规定
