52 17 047
更换前部座椅大腿支撑的支撑物
一般信息
准备工作
1
–
拆下前部座椅的大腿支撑软垫部件
将大腿支撑
1
完全向前移动。
从
A
到
D
相继抬起卡子，同时沿箭头方向将大腿支撑
1
向前拉。

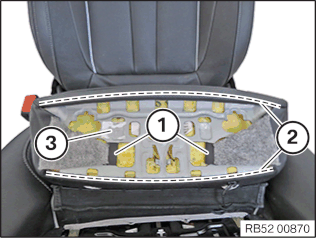

取下镶边
1
。
将镶边
2
从定位板
3
上取下。
抽出定位板
3
。

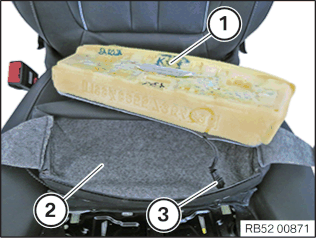

将缓冲垫
1
从座套
2
中抽出。
解除联锁并脱开插头连接
3
。
核心任务
2
–
更新前部座椅大腿支撑的加热元件
技术信息
加热垫与泡沫塑料支撑粘贴在一起，无法无损坏地拆除。
更换时必须始终一起安装新的加热垫和新的泡沫塑料支撑。

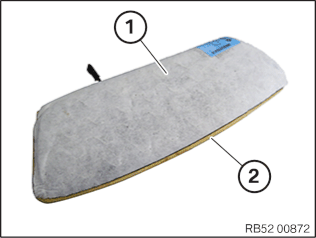

去除加热元件
1
防护膜。
将加热元件
1
粘贴在支撑物
2
上。
后续工作
3
–
安装前部座椅大腿支撑的软垫部件
连接插头
3
并锁紧。
将支撑物
1
插入座套
2
。
穿入定位板
3
。
将镶边
2
嵌入定位板
3
。
嵌入镶边
1
。
注意
为了清楚起见，示出已拆卸状态。
将大腿支撑架梁正确插入导向件内并嵌入。
