52 17 975
更换座椅面气动座椅垫
（根据车辆诊断）（座椅已拆卸）
（根据车辆诊断）（座椅已拆卸）
一般信息
准备工作
1
–
拆卸前部座椅上的前部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
松开锁止件
2
上的盖板
1
。
将盖板
1
在夹子
2
处松开。
将盖板
1
在区域
3
松脱并取下。
2
–
拆卸前部座椅上的外部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将盖板
1
从夹子
2
处松开。
松开并取下区域
3
处锁止件上的盖板
1
。
3
–
拆卸前部座椅上的内部盖板
如有必要，取下盖板
2
的电缆。
工作范围覆盖盲铆钉
1
。
钻掉盲铆钉
1
。
将盖板
2
朝箭头方向在区域
3
中的导向件上抽出。
去除盲铆钉残留物。
4
–
拆卸座椅调整装置的操纵装置
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
解除联锁并脱开插头连接
1
。
将卡子
2
解除联锁。
将操纵装置
3
朝箭头方向从架梁
4
中拆卸。
5
–
拆卸前部座椅的座套及支撑物
松开螺栓
1
。
松脱并取下夹子
2
上的盖板
3
。
区域覆盖埋头铆钉
1
。
给埋头铆钉
1
钻孔。
向后抽出并取下盖板
2
。
完全去除铆钉残留物。
将大腿支撑
1
完全向前移动。
从
A
到
D
相继抬起卡子，同时将大腿支撑
1
向前拉。
松脱电缆束
2
并脱开插头连接。
在标记范围内取下座套
1
。
将座套
1
插到靠背和座椅面之间。
松开夹子
1
。
松开夹子
1
。
脱开挂钩
2
处的座套。
在标记范围内取下座套
1
。
将镶边从座椅机械机构上取下。
将座套
1
及支撑物从座椅机械机构上取下。
松脱相应的插头连接。
核心任务
6
–
拆出座椅面的气动座椅垫

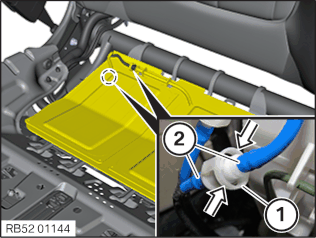

如图所示，将离合器
1
沿箭头方向压缩，并将导线
2
通过轻微的上下运动拉开。

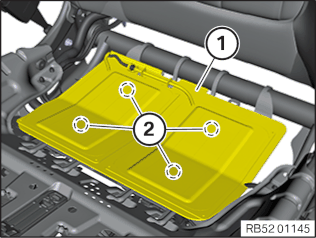

松开并取下座椅气动垫
1
卡子
2
。
7
–

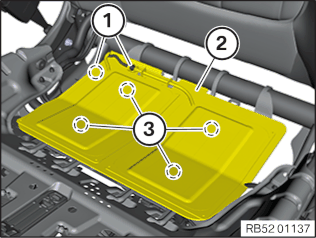

装入座椅面气动座椅垫
将座椅气动垫
2
嵌入卡子
3
。
检查软管连接
1
是否损坏，必要时更新。
连接软管连接
1
。
后续工作
8
–
安装前部座椅的座套及支撑物
将座套
1
和支撑物放到座椅机械结构上。
必要时插入相应电线束。
将绲边沿箭头方向嵌入座椅机械结构中。
在标记范围内嵌入座套
1
。
将座套嵌入到挂钩
2
上。
安放夹子
1
。
安上夹子
1
。
将座套
1
插到靠背和座椅面之间。
在标记范围内嵌入座套
1
。
嵌入电缆束
2
并连接插头连接。
注意
为了清楚起见，示出已拆卸状态。
将大腿支撑架梁沿箭头方向正确插入导向件内并嵌入。
从下方穿入盖板
2
并定位。
更换盲铆钉
1
。
零件：
盲铆钉
将盖板
2
用盲铆钉
1
固定。
将盖板
3
定位到夹子
2
上并嵌入。
拧紧螺栓
1
。
9
–
安装座椅调整装置的操纵装置
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将操纵装置
3
定位在架梁
4
中。
检查卡子
2
。
连接插头
1
。
10
–
安装前部座椅上的外部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
定位盖板
1
，并将其嵌入区域
3
。
将盖板
1
在夹子
2
上嵌入。
11
–
将盖板前部安装到前部座椅上
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
定位盖板
1
，并将其嵌入区域
3
。
将盖板
1
嵌入夹子
2
。
将盖板
1
嵌入到卡子
2
中。
12
–
安装前部座椅上的内部盖板
检查盖板
2
的导向件
1
是否损坏，必要时更换盖板。
将盖板
2
沿箭头方向用导向件穿入区域
3
。
更换盲铆钉
1
。
零件：
盲铆钉
将盖板
2
用盲铆钉
1
固定在座椅机械机构上。
如有必要，将电缆嵌入盖板
2
。
