拆下和安装/更新前乘客座椅的座椅骨架

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 10

靠背骨架安装到座椅机械机构上

M10

拧紧扭矩

38 Nm

用于 10

座椅机械机构上的带锁扣总成的安全带

更换螺栓。

8 Nm

用于 18

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

用于 18

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

专用工具概述

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

52 17 018

拆下和安装/更新前乘客座椅的座椅骨架

一般信息

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

准备工作

1 –

拆下前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

将前部座椅向前和向上调整到底。

松开螺栓 1 。

抽出固定片 2 。

松开螺栓 1 。

将前部座椅向后调。

从侧面脱开盖板 1 并向前取下。

松开螺栓 1 。

▶ 断开所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

◀

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

将前部座椅 1 向后调整。

脱开区域 2 中的插头连接。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员帮助下取出前部座椅 1 。

2 –

拆卸前部座椅上的前部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

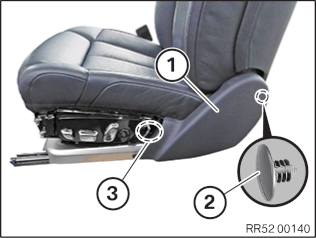

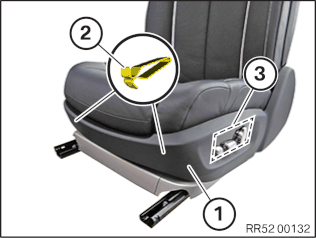

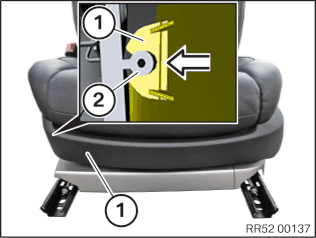

松开锁止件 2 上的盖板 1 。

将盖板 1 在夹子 2 处松开。

将盖板 1 在区域 3 松脱并取下。

3 –

拆卸前部座椅上的外部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

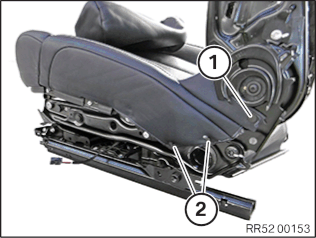

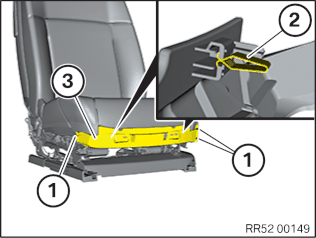

将盖板 1 从夹子 2 处松开。

松开并取下区域 3 处锁止件上的盖板 1 。

4 –

拆卸前部座椅上的内部盖板

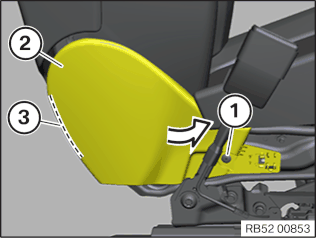

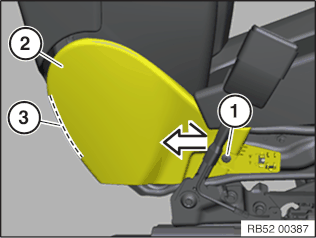

如有必要，取下盖板 2 的电缆。

工作范围覆盖盲铆钉 1 。

钻掉盲铆钉 1 。

将盖板 2 朝箭头方向在区域 3 中的导向件上抽出。

去除盲铆钉残留物。

5 –

拆卸外部下方前部座椅上的盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

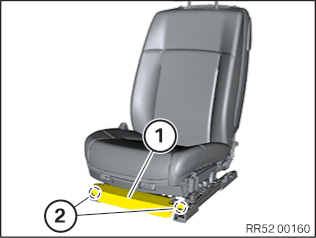

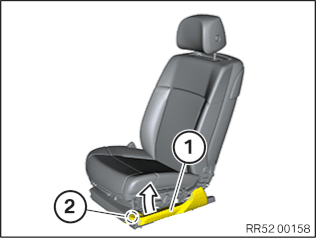

将盖板 1 从区域 2 内的卡子处松开并向后抽出。

6 –

拆卸前部座椅上的前部下方盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

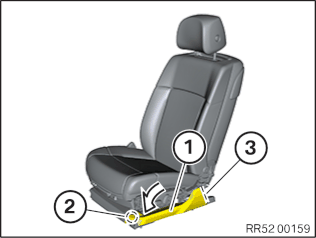

将盖板 1 从区域 2 内的卡子上松开并取下。

7 –

拆卸座椅调整装置的操纵装置

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

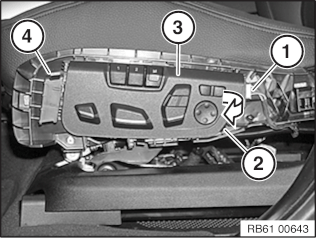

解除联锁并脱开插头连接 1 。

将卡子 2 解除联锁。

将操纵装置 3 朝箭头方向从架梁 4 中拆卸。

8 –

拆卸前部座椅的座套及支撑物

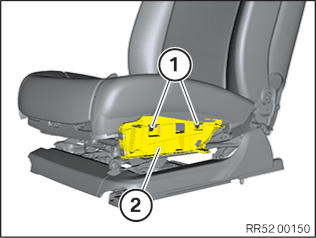

松开螺栓 1 。

松脱并取下夹子 2 上的盖板 3 。

区域覆盖埋头铆钉 1 。

给埋头铆钉 1 钻孔。

向后抽出并取下盖板 2 。

完全去除铆钉残留物。

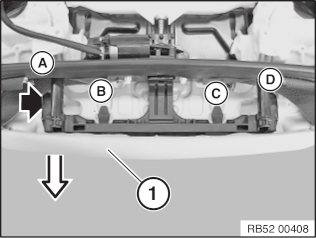

将大腿支撑 1 完全向前移动。

从 A 到 D 相继抬起卡子，同时将大腿支撑 1 向前拉。

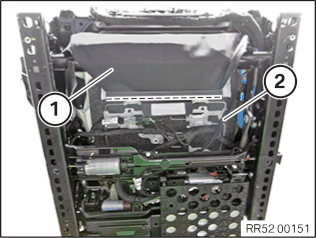

松脱电缆束 2 并脱开插头连接。

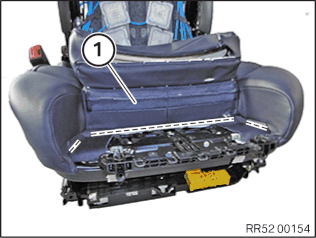

在标记范围内取下座套 1 。

将座套 1 插到靠背和座椅面之间。

松开夹子 1 。

脱开挂钩 2 处的座套。

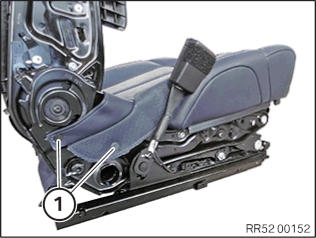

在标记范围内取下座套 1 。

将镶边从座椅机械机构上取下。

将座套 1 及支撑物从座椅机械机构上取下。

松脱相应的插头连接。

核心任务

9 –

拆卸前部座椅的座椅机械机构

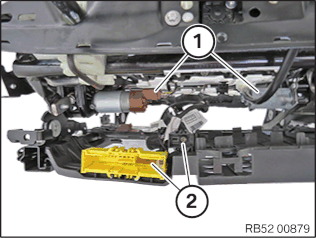

松脱驱动装置 1 插头连接。

松脱插头外壳 2 。

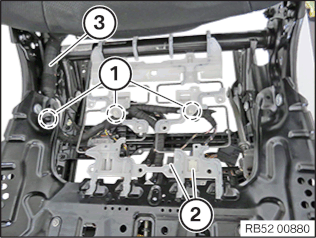

松开导线支架 1 。

松脱插头外壳 2 。

抽出电线束 3 。

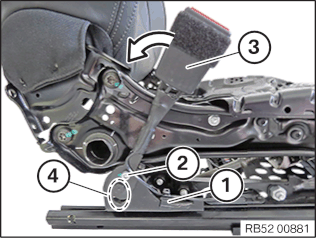

松开导线支架 1 。

松开螺栓 2 。

向后折叠带锁扣总成的安全带 3 ，在区域 4 抽出。

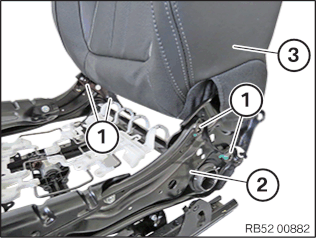

松开螺栓 1 。

将座椅机械机构 2 从靠背 3 取下。

10 –

安装前部座椅的座椅机械机构

将靠背 3 安装到座椅机械机构 2 上。

拧紧螺栓 1 。

靠背骨架安装到座椅机械机构上

M10

拧紧扭矩

38 Nm

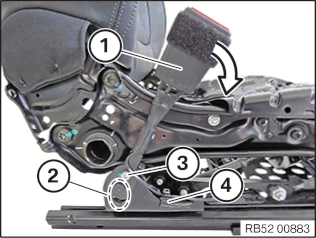

将带锁扣总成的安全带 1 在区域 2 内插入并向前折叠。

拧紧螺栓 3 。

座椅机械机构上的带锁扣总成的安全带

更换螺栓。

8 Nm

安放导线支架 4 。

穿入电线束 3 。

固定导线支架 1 。

嵌入插头外壳 2 。

连接驱动装置 1 插头。

嵌入插头外壳 2 。

后续工作

11 –

安装前部座椅的座套及支撑物

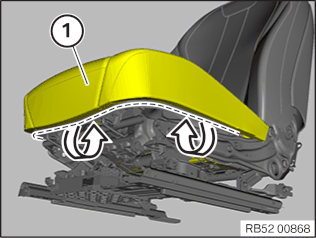

将座套 1 和支撑物放到座椅机械结构上。

必要时插入相应电线束。

将绲边沿箭头方向嵌入座椅机械结构中。

在标记范围内嵌入座套 1 。

将座套嵌入到挂钩 2 上。

安放夹子 1 。

安上夹子 1 。

将座套 1 插到靠背和座椅面之间。

在标记范围内嵌入座套 1 。

嵌入电缆束 2 并连接插头连接。

注意

为了清楚起见，示出已拆卸状态。

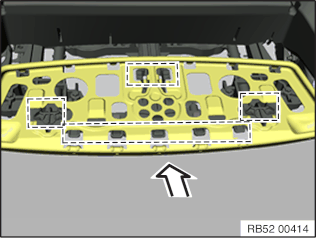

将大腿支撑架梁沿箭头方向正确插入导向件内并嵌入。

从下方穿入盖板 2 并定位。

更换盲铆钉 1 。

零件：盲铆钉

将盖板 2 用盲铆钉 1 固定。

将盖板 3 定位到夹子 2 上并嵌入。

拧紧螺栓 1 。

12 –

安装座椅调整装置的操纵装置

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

将操纵装置 3 定位在架梁 4 中。

检查卡子 2 。

连接插头 1 。

13 –

安装前部座椅上的前部下方盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将盖板 1 定位在区域 2 内的卡子上并嵌入。

14 –

将盖板安装在外部下方前部座椅上

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将盖板 1 挂在区域 3 中，并嵌入到区域 2 内的锁止凸耳上。

15 –

安装前部座椅上的外部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

定位盖板 1 ，并将其嵌入区域 3 。

将盖板 1 在夹子 2 上嵌入。

16 –

将盖板前部安装到前部座椅上

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

定位盖板 1 ，并将其嵌入区域 3 。

将盖板 1 嵌入夹子 2 。

将盖板 1 嵌入到卡子 2 中。

17 –

安装前部座椅上的内部盖板

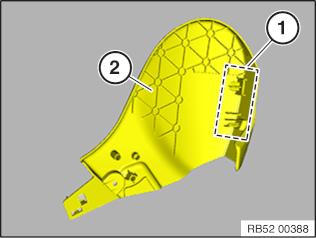

检查盖板 2 的导向件 1 是否损坏，必要时更换盖板。

将盖板 2 沿箭头方向用导向件穿入区域 3 。

更换盲铆钉 1 。

零件：盲铆钉

将盖板 2 用盲铆钉 1 固定在座椅机械机构上。

如有必要，将电缆嵌入盖板 2 。

18 –

安装前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员的帮助下将前部座椅 1 抬到车辆内。

将前部座椅 1 向后调整。

连接区域 2 内的插头。

检查所有插头连接的完整性，位置是否正确，以及必要时检查正确的锁止。

▶ 连接所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

18 –

连接和断开蓄电池负极导线

6120900

18 –

连接和断开蓄电池负极导线

◀

将前部座椅向后调。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

将盖板 1 从前部推上并从侧面嵌入。

将前部座椅向前和向上调整到底。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

插入固定片 2 。

拧紧螺栓 1 。

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm
