34 52 162
拆卸和安装 / 更换 EMF 作动器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
EMF 作动器安装到制动钳上
更换螺栓。
12
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
34 52 162
拆卸和安装 / 更换 EMF 作动器
一般信息
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
准备EMF执行器的拆卸
松开驻车制动器。
关闭点火开关。
技术信息
在脱开插头连接前，点火开关必须已关闭至少
30秒钟
。
脱开插头连接。
核心任务
2
–

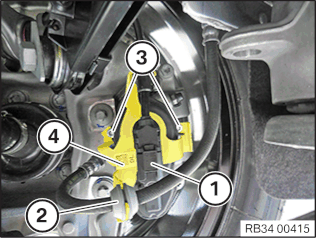

拆卸 EMF 执行器
脱开插头连接
1
。
从支架中取下制动软管
2
。
松开螺栓
3
并拆下支架
4
。

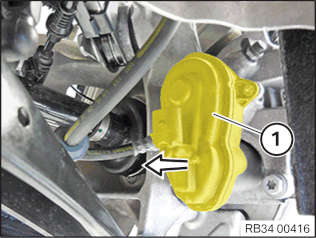

沿制动钳箭头方向拆下 EMF 执行器
1
。
3
–

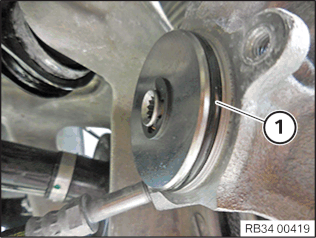

检查 EMF 执行器上的密封环
检查密封环
1
是否损坏，必要时更新。
安装前略微用制动液浸润密封环
1
。
4
–

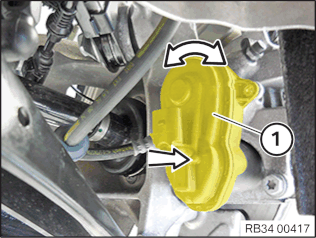

安装 EMF 执行器
小心地装上 EMF 执行器
1
，直到啮合嵌入，并且 EMF 执行器平齐紧贴在制动钳上。
如有必要，略微转动 EMF 执行器，直至孔和螺纹对齐。
更新螺栓
3
。
零件：
螺丝
装上支架
4
，装上并拧紧螺栓
3
。
EMF 作动器安装到制动钳上
更换螺栓。
12
Nm
连接插头
1
。
将制动软管
2
嵌入支架。
后续工作
5
–
更换 EMF 执行器后：运行电子机械式停车制动器
技术信息
在维修工作结束后：
打开点火开关。借助驻车制动器按钮打开驻车制动器一次、关闭一次并重新打开。
运行电子机械式停车制动器。
