61 35 179
拆卸和安装雨天 / 行车灯 / 雾气 / 光照传感器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 35 179
拆卸和安装雨天 / 行车灯 / 雾气 / 光照传感器
一般信息
准备工作
1
–
拆卸车内后视镜盖板
将标记区域内的盖板
1
稍稍向上按压，并向后从卡子
2
中松脱。
将盖板
1
向上从盖板
3
中脱开。
将盖板
1
从镜脚
2
中抽出。
将卡子
1
稍微抬起到车内后视镜两侧。
向下抽出盖板
2
。
2
–
拆卸车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
解除联锁并脱开插头连接
1
。
将车内后视镜
2
猛然地沿箭头方向从镜脚
3
上拔下。
核心任务
3
–
拆卸雨天 / 行车灯 / 雾气 / 光照传感器
有损坏危险
硅面损坏。
硅面损坏可能会导致雨天 / 行车灯 / 雾气 / 光照传感器功能异常。
不要触摸或损坏雨天 / 行车灯 / 雾气 / 光照传感器上的涂硅表面。
松开锁止件后，在 20° 时等待约 30 分钟，以便消除硅表面应力。

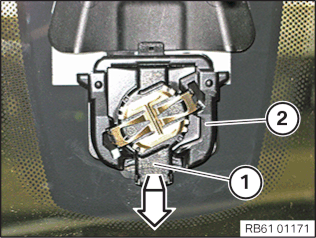

脱开插头
1
。
压入两侧止动弹簧
3
并借助螺丝起子将锁止件
4
解除联锁。
松开雨天 / 行车灯 / 雾气 / 光照传感器
2
。
将雨天 / 行车灯 / 雾气 / 光照传感器
1
沿箭头方向从支架
2
上慢慢拔下。
有损坏危险
硅面损坏。
硅面损坏可能会导致雨天 / 行车灯 / 雾气 / 光照传感器功能异常。
不要触摸或损坏雨天 / 行车灯 / 雾气 / 光照传感器上的涂硅表面。
松开锁止件后，在 20° 时等待约 30 分钟，以便消除硅表面应力。

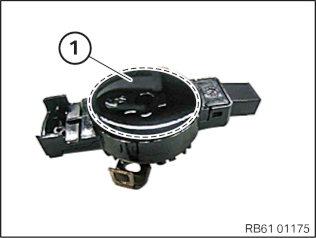

检查硅涂层表面
1
是否损坏。
更新挡风玻璃时：立即将雨水 / 行车灯 / 雾气 / 光照传感器安装到新的挡风玻璃上。
4
–
安装雨天 / 行车灯 / 雾气 / 光照传感器
将雨天 / 行车灯 / 雾气 / 光照传感器
1
沿箭头方向嵌入支架
2
。
将雨天 / 行车灯 / 雾气 / 光照传感器
2
居中按压到止动弹簧
3
上。
依次将每侧的止动弹簧
4
向下压，使其嵌入。
连接插头
1
。

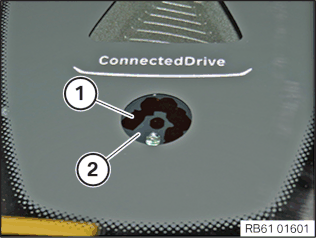

检查气套是否可见。
可见的阴影
1
和
2
并非气套，而是传感器的光学元件。阴影表示无功能限制。
后续工作
5
–
安装车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
检查车内后视镜
2
两边夹子
1
是否损坏。
将车内后视镜
2
放在镜脚
3
上，并沿箭头方向向上推动。
检查车内后视镜
2
在镜脚
3
上的正确安装位置。

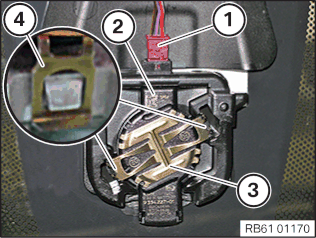

连接插头
4
。
6
–
安装车内后视镜盖板
从下方穿入盖板
2
。
嵌入车内后视镜两侧的卡子
1
。
从后部在镜脚
2
上穿入盖板
1
。
将盖板
1
嵌入盖板
3
。
从后方穿入盖板
1
。
将盖板
1
嵌入卡止件
2
并且嵌入镜脚的盖板中。
