检查发动机机油压力

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 3 5
机油滤清器盖安装到油底壳上部件上
1. 第一次拧紧
40 Nm
2. 松开
180 °
第 3 拧紧力矩
40 Nm
用于 3
专用工具117430安装到专用工具117470上
M12
检查 O 形环。
拧紧扭矩
10 Nm
用于 3
专用工具114310安装到专用工具117430上
锁紧螺母
拧紧扭矩
15 Nm

专用工具概述

2 455 965
机油滤清器扳手
用于 1 5
GRSW-2455965
概述
应用 用于松开和拧紧机油滤清器盖。轮廓图形剪影膜包含在供货范围内。有关轮廓图形剪影膜的其他信息可在售后服务信息 00 22 13 (969) 中查阅。
包含在工具/组件中
存放位置 B5
更新，通过
搭配
维修信息号 01 15 17 (506)

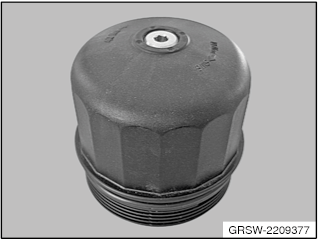

2 209 377 (11 7 470)
适配接头
用于 3
GRSW-2209377
概述
应用 用于测量油压。
包含在工具/组件中
存放位置 C30
更新，通过
搭配 11 7 430; 13 5 000 = 0491273
维修信息号 01 07 11 (703)

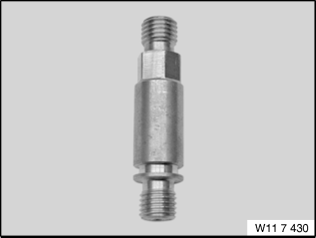

0 496 820 (11 7 430)
适配器
用于 3
GRSW1174-30
概述
应用 用于测量机油滤清器盖上的油压。连接 13 3 060
包含在工具/组件中
存放位置 B30
更新，通过
搭配 13 5 000 = 0491273
维修信息号 01 31 09 (604)

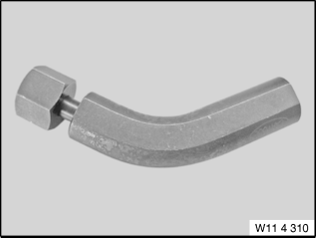

0 496 623 (11 4 310)
适配器
用于 3
GRSW1143-10
概述
应用 用于燃油压力检测。用 IMIB 进行 VANOS 油压检测 (100 巴传感器属于供货范围)。配合 11 5 360 使用。
包含在工具/组件中
存放位置 B26 C26
更新，通过
搭配 11 5 360 = 0495130
83300495130
维修信息号 01 27 09 (598)

概览：标准工具

技术数据概述

用于 6
油尺 MIN 和 MAX 两个标记之间的油量
1.0 l
用于 6
油尺最小和最大标记之间的油量
1,0 l

概览：消耗材料

更多信息

零件

附加信息

11 40 000
检查发动机机油压力
一般信息
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
技术信息
机油保养只允许在暖机状态下进行（机油温度 > 70 ℃ ）。
准备工作
1 –
松开机油滤清器盖
用专用工具 2 455 965 将机油滤清器盖 从油底壳上部分上松开。
2 –
拆下机油滤清器滤芯
将机油滤清器滤芯 1 沿箭头方向从机油滤清器盖 2 上松开。
核心任务
3 –
检查发动机机油压力
换装并用发动机油浸润 O 形环。
检查标记 1 并在正确位置安装。
将机油滤清器滤芯 2 装入专用工具 2 209 377 (11 7 470) 3 中。
必须能听到机油滤清器滤芯 2 嵌入。
安装并拧紧专用工具 2 209 377 (11 7 470) 及滤芯。
机油滤清器盖安装到油底壳上部件上
1. 第一次拧紧
40 Nm
2. 松开
180 °
第 3 拧紧力矩
40 Nm

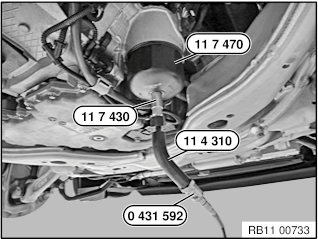

将专用工具 0 496 820 (11 7 430) 装入专用工具 2 209 377 (11 7 470) 并拧紧。
专用工具117430安装到专用工具117470上
M12
检查 O 形环。
拧紧扭矩
10 Nm
将专用工具 0 496 623 (11 4 310) 装入专用工具 0 496 820 (11 7 430) 并拧紧。
专用工具114310安装到专用工具117430上
锁紧螺母
拧紧扭矩
15 Nm
以 100 bar 的力旋入传感器。
起动诊断。
将车辆置于水平表面上。
关闭发动机并等待 5分钟 。
拉出油尺 并使用无绒毛织物擦干净。
技术信息
不要过快或过慢地将油尺推入到导向管中或从导向管中拉出。
将油尺推入导向管内直至极限位置并重新拉出。
技术信息
发动机机油油位必须介于油尺的最小标记和最大标记之间。
读取油尺上的发动机机油油位。
如有必要，添加发动机油。
检查油压。
注意诊断说明。

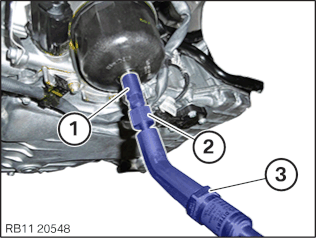

将智能测量系统接口盒(IMIB) 100巴传感器 3 从专用工具 0 496 623 (11 4 310) 2 中松开并取出。
将专用工具 0 496 623 (11 4 310) 2 从专用工具 0 496 820 (11 7 430) 1 中松开并取出。
将专用工具 0 496 820 (11 7 430) 1 从专用工具 2 209 377 (11 7 470) 中松开并取出。
将机油滤清器滤芯 1 沿箭头方向从专用工具 2 209 377 (11 7 470) 2 中拆卸。
后续工作
4 –
安装机油滤清器滤芯
检查标记 1 并在正确位置安装。
将机油滤清器滤芯 2 推入机油滤清器盖 3 。
必须能听到机油滤清器滤芯 2 嵌入。
类型 A：
用制动器清洁剂和不起毛的抹布清除标记区域内机油滤清器上的残油。
确保密封环 1  已用发动机机油浸润。
类型 B：
用制动器清洁剂和不起毛的抹布清除标记区域内机油滤清器上的残油。
更新 O 形环 1  并用发动机机油浸润。
零件： O 形环
用制动器清洁剂和不起毛的抹布清除区域 1  内机油滤清器壳上的残油。
5 –
拧紧机油滤清器盖
用专用工具 2 455 965 将机油滤清器盖拧紧在油底壳上部分上。
机油滤清器盖安装到油底壳上部件上
1. 第一次拧紧
40 Nm
2. 松开
180 °
第 3 拧紧力矩
40 Nm
6 –
检查发动机机油油位
前提
车辆水平停放。
技术信息
注意操作手册。
执行电子油位测量。
如有必要，添加发动机油。
▶ 检查发动机机油油位
技术信息
只能在发动机暖机时(机油温度> 70 °C )检查发动机机油油位。
将车辆置于水平表面上。
关闭发动机并等待 5 分钟 。
拉出油尺 并使用无绒毛织物擦干净。
技术信息
不要过快或过慢地将油尺推入到导向管中或从导向管中拉出。
将油尺推入导向管内直至极限位置并重新拉出。
技术信息
发动机机油油位必须介于油尺的最小标记和最大标记之间。
读取油尺上的发动机机油油位。
如有必要，添加发动机油。
油尺 MIN 和 MAX 两个标记之间的油量
1.0 l
◀
▶ 检查发动机机油油位
技术信息
只能在发动机暖机时(机油温度> 70 °C )检查发动机机油油位。
将车辆置于水平表面上。
关闭发动机并等待 5 分钟 。
拉出油尺 1 并使用无绒毛织物擦干净。
技术信息
不要过快或过慢地将油尺推入到导向管中或从导向管中拉出。
将油尺 1 推入导向管中至极限位置，并且重新拉出。
技术信息
发动机机油油位必须介于油尺的最小标记和最大标记之间。
读取油尺上的发动机机油油位。
如有必要，添加发动机油。
油尺最小和最大标记之间的油量
1,0 l
◀
