51 16 001
拆卸和安装左前或右前车门外后视镜
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 16 001
拆卸和安装左前或右前车门外后视镜
一般信息
准备工作
1
–
拆下镜面玻璃
注意
玻璃碎片。
受伤危险！
镜面玻璃损坏时应当佩戴护目镜和防割防护手套。
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
将镜面玻璃
1
用手压向车辆侧面，直到极限位置。
将镜面玻璃
1
四周从外侧开始用专用工具
0 496 571 (00 9 327)
松脱。
脱开插头连接
1
。
取下镜面玻璃
2
。
2
–
拆卸外后视镜饰盖
解锁锁止凸耳
1
。
将饰盖
1
沿箭头方向略微拉出。
解除联锁并脱开插头
1
。
拆下饰盖
2
。
核心任务
3
–
拆下外后视镜

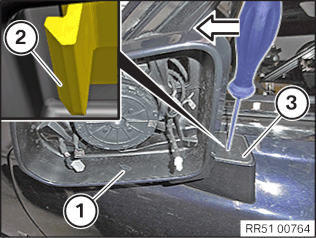

如图所示定位外后视镜
1
。
如图所示朝箭头方向解锁嵌入件
2
。
稍稍抬起盖板
3
。

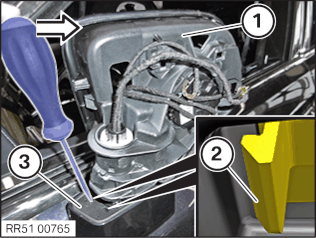

如图所示定位外后视镜
1
。
如图所示朝箭头方向解锁嵌入件
2
。
稍稍抬起盖板
3
。

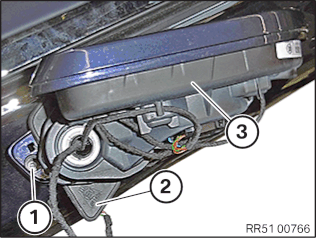

如图所示在外后视镜
3
上定位盖板
2
。
松开螺栓
1
。

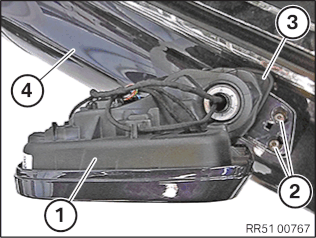

如图所示定位外后视镜
1
和盖板
3
。
松开螺栓
2
。
在车门
4
上稍稍拉出外后视镜
1
。

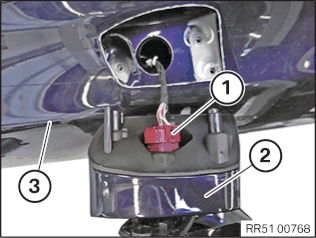

脱开插头连接
1
，并且将外后视镜
2
从车门
3
上取下。
4
–
安装外后视镜
将外后视镜
2
定位到车门
3
上。
连接插头
1
并锁紧。
将外后视镜
1
和盖板
3
按图示定位到车门
4
上。
拧紧螺栓
2
。
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6
Nm
根据图示定位盖板
2
和外后视镜
3
。
拧紧螺栓
1
。
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6
Nm

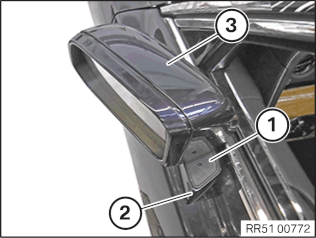

将盖板
1
正确定位，并与所有卡子一起在镜角
2
嵌入。
折回外后视镜
3
并将其正确定位。
后续工作
5
–
安装外后视镜的饰盖
连接插头
1
并锁紧。
定位饰盖
2
。
将饰盖
1
沿箭头方向推上外后视镜。
将锁止凸耳
1
联锁。
6
–
安装镜面玻璃
定位镜面玻璃
2
。
连接插头
1
。
检查锁止凸耳
1
是否损坏，并在必要时更新镜面玻璃。
锁止凸耳
1
不允许损坏或者缺失。
将带有锁止凸耳
2
的镜面玻璃
1
齐平地安放并嵌入到后视镜调节机构上。
确保正确嵌入。
检查后视镜调节机构功能是否正确。
