拆卸和安装或更新左或右外后视镜固定环
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
后视镜调节机构驱动装置
螺栓
拧紧力矩
1.2
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 16 045
拆卸和安装或更新左或右外后视镜固定环
一般信息
准备工作
1
–
拆下镜面玻璃
注意
玻璃碎片。
受伤危险！
镜面玻璃损坏时应当佩戴护目镜和防割防护手套。
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
将镜面玻璃
1
用手压向车辆侧面，直到极限位置。
将镜面玻璃
1
四周从外侧开始用专用工具
0 496 571 (00 9 327)
松脱。
脱开插头连接
1
。
取下镜面玻璃
2
。
2
–
拆卸后视镜调节机构
松开螺栓
1
。
拔下后视镜调节机构
2
。
3
–
拆卸外后视镜饰盖
解锁锁止凸耳
1
。
将饰盖
1
沿箭头方向略微拉出。
解除联锁并脱开插头
1
。
拆下饰盖
2
。
核心任务
4
–
拆卸外后视镜上的固定环

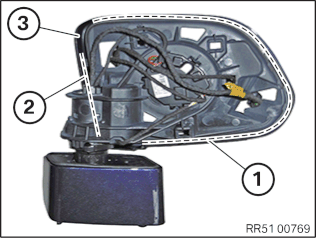

首先脱开标记区域
1
内的所有卡子。
脱开区域
2
内的所有卡子。
抽出并拆卸固定环
3
。
5
–
安装外后视镜上的固定环
将固定环
3
首先在所有嵌入件上在标记区域
2
嵌入。
在区域
1
中嵌入所有嵌入件。
后续工作
6
–
安装外后视镜的饰盖
连接插头
1
并锁紧。
定位饰盖
2
。
将饰盖
1
沿箭头方向推上外后视镜。
将锁止凸耳
1
联锁。
7
–
安装后视镜调节机构
将后视镜调节机构
2
正确定位并压入。
拧紧螺栓
1
。
后视镜调节机构驱动装置
螺栓
拧紧力矩
1.2
Nm
8
–
安装镜面玻璃
定位镜面玻璃
2
。
连接插头
1
。
检查锁止凸耳
1
是否损坏，并在必要时更新镜面玻璃。
锁止凸耳
1
不允许损坏或者缺失。
将带有锁止凸耳
2
的镜面玻璃
1
齐平地安放并嵌入到后视镜调节机构上。
确保正确嵌入。
检查后视镜调节机构功能是否正确。
