61 31 204
更换座椅调整装置组合开关
一般信息
准备工作
1
–
拆卸前部座椅上的前部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
松开锁止件
2
上的盖板
1
。
将盖板
1
在夹子
2
处松开。
将盖板
1
在区域
3
松脱并取下。
2
–
拆卸前部座椅上的外部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将盖板
1
从夹子
2
处松开。
松开并取下区域
3
处锁止件上的盖板
1
。
核心任务
3
–

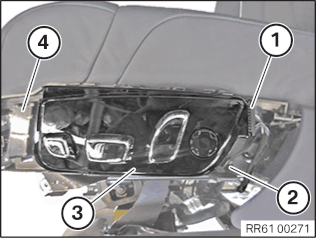

拆卸座椅调整装置的操纵装置
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
解除联锁并脱开插头连接
1
。
将卡子
2
解除联锁。
将操纵装置
3
朝箭头方向从架梁
4
中拆卸。
4
–

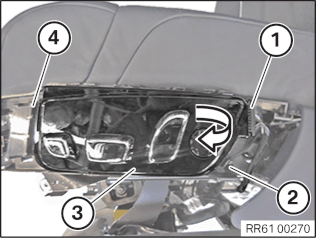

安装座椅调整装置的操纵装置
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将座椅调整装置操纵装置
3
定位于架梁的导向件
4
。
嵌入件
2
必须嵌入，并且发出提示音。
连接插头
1
。
后续工作
5
–
安装前部座椅上的外部盖板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
定位盖板
1
，并将其嵌入区域
3
。
将盖板
1
在夹子
2
上嵌入。
6
–
将盖板前部安装到前部座椅上
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
定位盖板
1
，并将其嵌入区域
3
。
将盖板
1
嵌入夹子
2
。
将盖板
1
嵌入到卡子
2
中。
